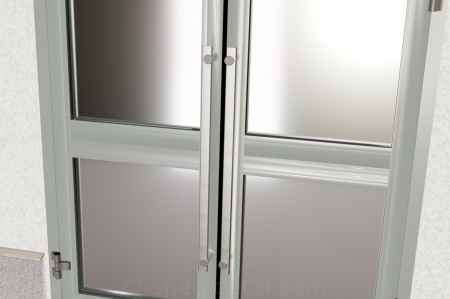

Модель предназначена для длинных стационарных ручек на деревянных, профильных и стальных дверях. Плоские грани поручня подчёркивают вертикаль полотна, а количество стоек выбирается по длине.

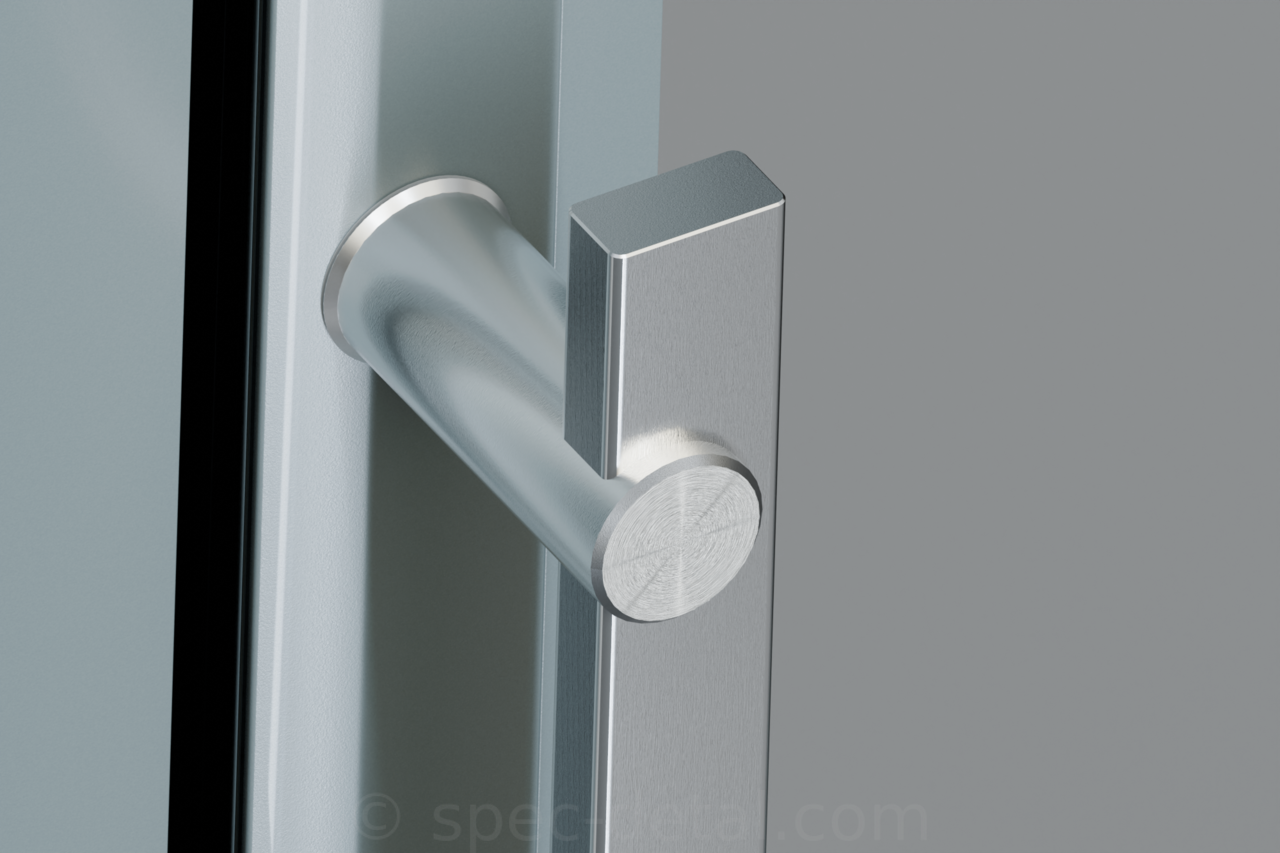

Прямоугольный поручень создаёт широкую плоскость и выраженную графику.
Длина и межосевое выбираются из официальной размерной линейки.
Количество точек увеличивается для длинных исполнений.
Крепёж подбирается с учётом внутренней полости и закладных.
AISI 304 подходит для единого комплекта с другой дверной фурнитурой.
SSS, PSS и RAL позволяют согласовать ручку с архитектурой объекта.
| Исходные данные | Почему они важны |
|---|---|
| Материал двери | Влияет на закладные, втулки и способ затяжки. |
| Длина поручня | Определяет число точек и визуальный масштаб. |
| Межосевое | Фиксируется в рабочем чертеже. |
| Толщина полотна | Нужна для выбора длины шпильки. |
| Положение замка | Проверяется относительно линии хвата. |
| Исполнение поверхности | Фиксируется в спецификации и образцах отделки. |
Официальный селектор СДР-25 перечисляет дерево, алюминиевый и пластиковый профиль, а также стальной прокат. Для стекла потребуется отдельное подтверждение.
| Модель | Главное отличие | Когда рассматривать |
|---|---|---|
| СДР-25эта модель | прямоугольный поручень 20×40 мм с многоточечным креплением | Стеклянный монтаж не следует предполагать по соседним моделям |
| СДР-23 | 20×40 мм с другой геометрией стоек | для альтернативной композиции |
| СДР-22 | 20×40 мм со смещением и заявленным стеклом | когда нужен доступ к замку |
| СДР-31 | семейство прямолинейных ручек с иной конфигурацией | после сверки чертежа модели |
Окончательные размеры, крепёж и поверхность подтверждаются по актуальному чертежу и выбранному исполнению.
| Тип | стационарная дверная ручка-скоба |
| Материал | нержавеющая сталь AISI 304 |
| Сечение поручня | прямоугольник 20×40 мм |
| Длина поручня | 300–2000 мм |
| Межосевое | фиксированное, 200–1900 мм |
| Точки крепления | 2, 3, 4 или 5 |
| Двери | дерево, алюминиевый и пластиковый профиль, стальной прокат |
| Стекло | не заявлено как штатное исполнение |
| Поверхности | SSS, PSS, RAL |
| Толщина полотна | штатный крепёж до 85 мм; другие варианты — по заказу |
Прямоугольное 20×40 мм.
Длина — 300–2000 мм, межосевое — 200–1900 мм.
От двух до пяти, в зависимости от длины и конструкции двери.
Актуальный селектор производителя стекло не указывает. Для такого применения требуется отдельное подтверждение.
Деревянные, алюминиевые, пластиковые и стальные двери.
Отправьте материал двери, толщину, длину, межосевое и количество точек. ATGR подготовит безопасную схему крепления и поставки.
