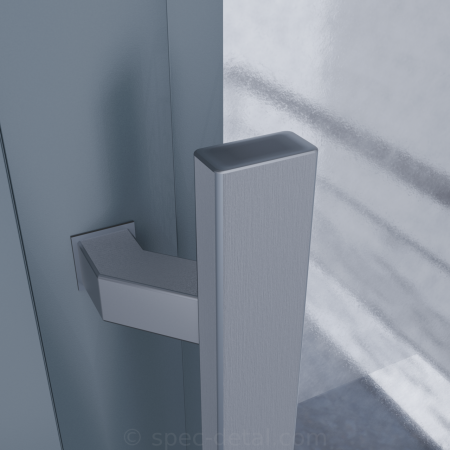

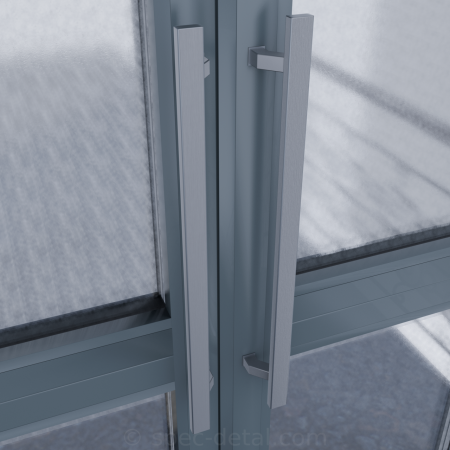

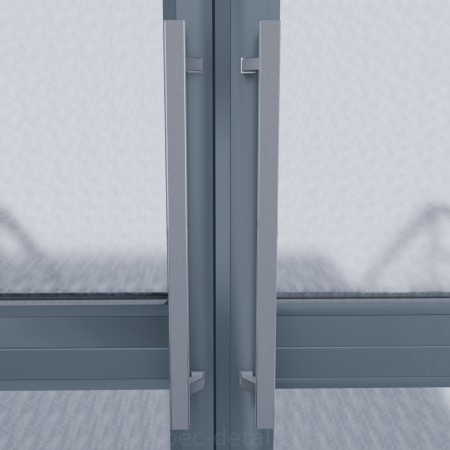

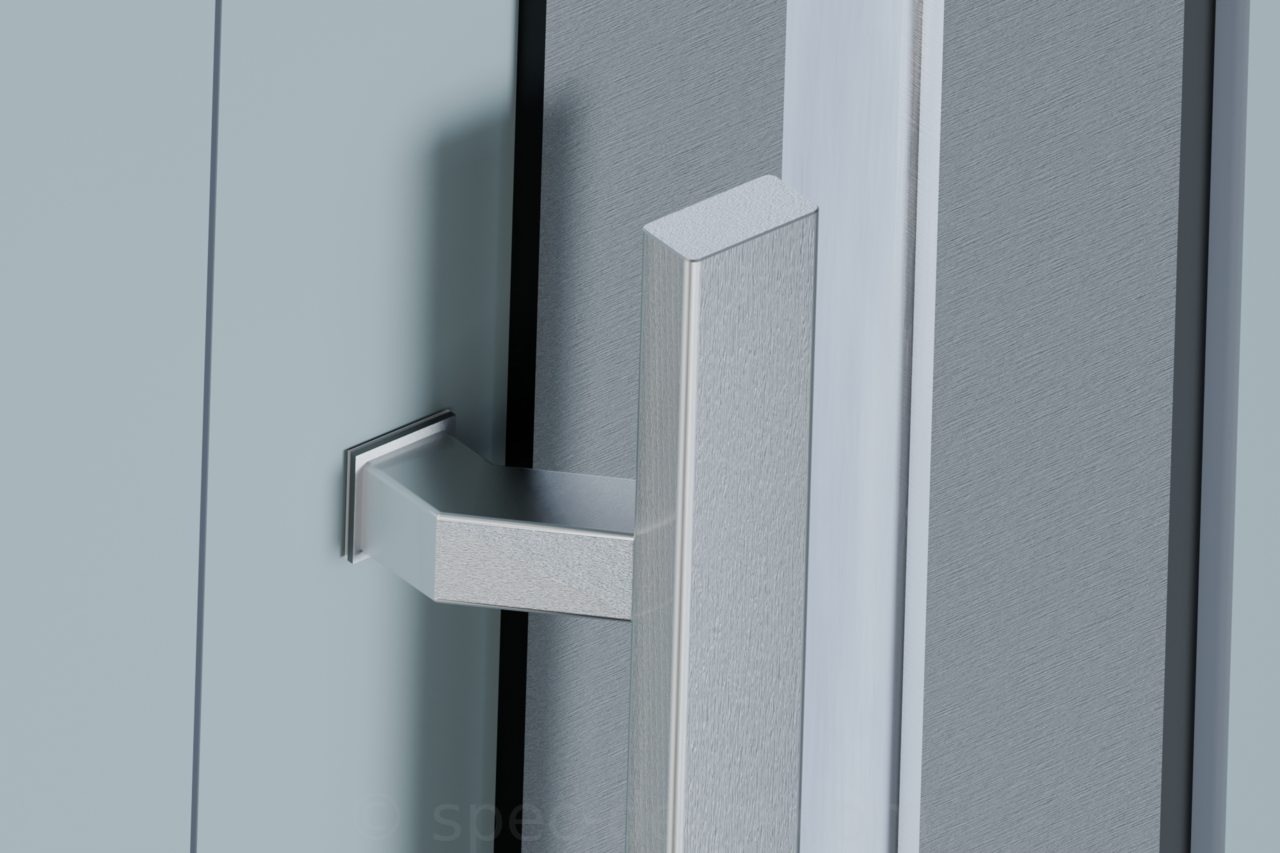

Модель использует прямоугольный поручень и многоточечную схему крепления. Её выбирают для длинных вертикальных акцентов на деревянных, алюминиевых, пластиковых и стальных полотнах.
Сечение 20×40 мм образует выраженную вертикальную линию.
Доступно от двух до пяти стоек по длине поручня.
Размер выбирается из линейки 200–1900 мм.
Алюминий и ПВХ заявлены производителем как варианты установки.
Крепёж согласуют с внутренними закладными и толщиной листа.
SSS, PSS или окраска RAL под архитектурную задачу.
| Исходные данные | Почему они важны |
|---|---|
| Тип двери | Определяет закладные, втулки и доступ к внутренней полости. |
| Общая длина | Влияет на число точек и пропорции ручки. |
| Межосевое | Фиксируется до производства и сверления. |
| Количество стоек | Распределяет нагрузку по полотну. |
| Положение замка | Проверяется по чертежу конкретной двери. |
| Поверхность | Согласуется с остальной нержавеющей фурнитурой. |
В актуальном селекторе СДР-23 стекло не указано. Если проект требует стеклянное полотно, ATGR запросит подтверждение производителя и отдельную монтажную схему.
| Модель | Главное отличие | Когда рассматривать |
|---|---|---|
| СДР-23эта модель | прямоугольная ручка 20×40 мм для профильных и стальных дверей | Не переносите стеклянный сценарий с соседней СДР-22 |
| СДР-22 | 20×40 мм со смещением и заявленным стеклом | для свободного доступа к замку |
| СДР-21 | 20×40 мм без смещения, дерево и сталь | для прямой симметричной геометрии |
| СДР-25 | 20×40 мм с другим рисунком стоек | для альтернативного архитектурного решения |
Окончательные размеры, крепёж и поверхность подтверждаются по актуальному чертежу и выбранному исполнению.

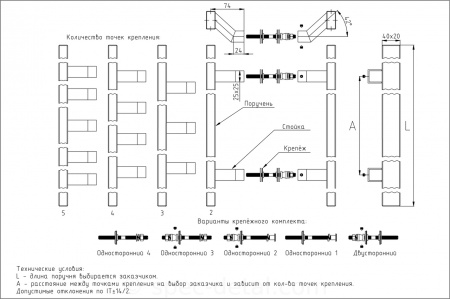

| Тип | стационарная дверная ручка-скоба |
| Материал | нержавеющая сталь AISI 304 |
| Сечение поручня | прямоугольник 20×40 мм |
| Длина поручня | 300–2000 мм |
| Межосевое | фиксированное, 200–1900 мм |
| Точки крепления | 2, 3, 4 или 5 |
| Двери | дерево, алюминиевый и пластиковый профиль, стальной прокат |
| Стекло | только после отдельного подтверждения исполнения |
| Поверхности | SSS, PSS, RAL |
| Комплект | двусторонний или односторонний |
Актуальный селектор производителя указывает дерево, алюминиевый и пластиковый профиль, а также стальной прокат.
Стекло не указано как штатный вариант. Для такого проекта требуется отдельное подтверждение производителя.
Длина — 300–2000 мм, межосевое — 200–1900 мм.
От двух до пяти — в зависимости от длины и конструкции двери.
Материал полотна, длина, межосевое, число стоек, толщина двери, положение замка и поверхность.
Пришлите профиль, габариты двери и требуемую длину. ATGR проверит межосевое, число точек, закладные и доступ к замку.
