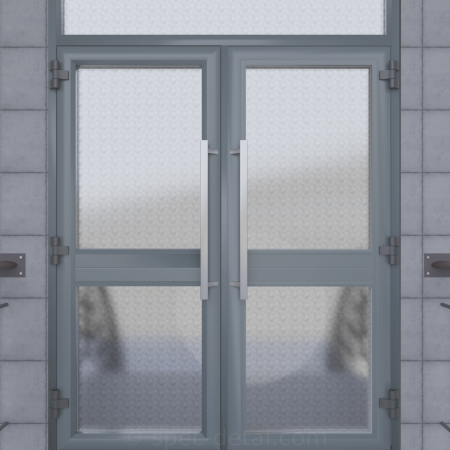

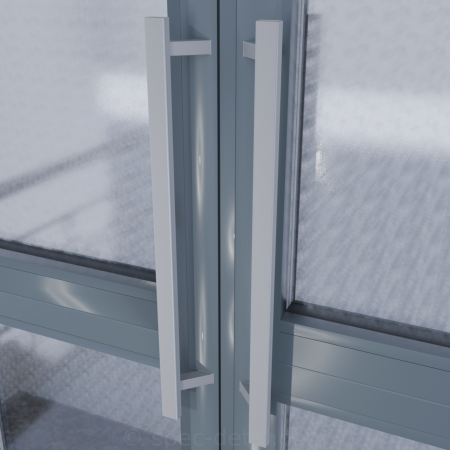

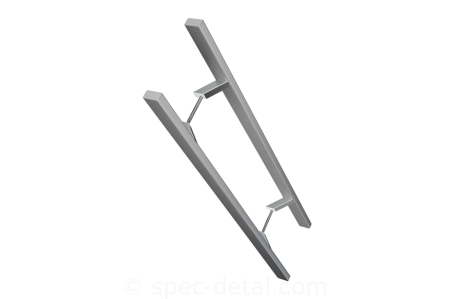

Поручень 20×40 мм сочетает строгую геометрию с практичным выносом от цилиндровой зоны. Модель подходит для разных материалов полотна, включая стекло с согласованными прокладками.
Выносит прямоугольный профиль из зоны цилиндра и накладки.
Плоские грани создают строгий современный силуэт.
Разработан для надёжной фиксации и удобной сборки.
Позволяет масштабировать ручку для крупных полотен.
Возможен с защитными прокладками и утверждённой схемой отверстий.
SSS, PSS и RAL подбираются в одной системе с дверной фурнитурой.
| Исходные данные | Почему они важны |
|---|---|
| Длина поручня | Определяет визуальный масштаб и число точек крепления. |
| Межосевое | Должно точно совпадать с чертежом и разметкой двери. |
| Материал полотна | Влияет на втулки, прокладки и закладные. |
| Толщина двери | Определяет стандартный или удлинённый крепёж. |
| Положение замка | Проверяется относительно смещения поручня. |

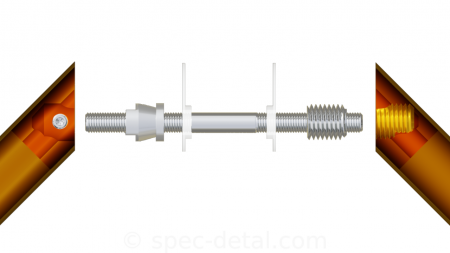

| Тип крепления | Новая или классическая система фиксируется в спецификации. |

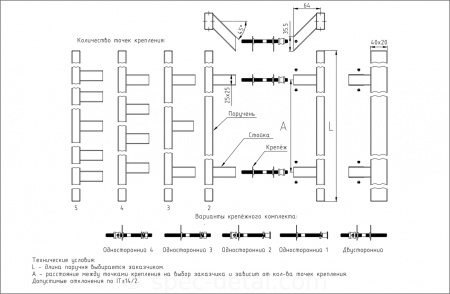

При 3–5 точках небольшая ошибка в межосевом накапливается по всей длине ручки. Отверстия размечают только по утверждённому чертежу.
| Модель | Главное отличие | Когда рассматривать |
|---|---|---|
| СДР-22эта модель | прямоугольная ручка со смещением для доступа к замку | Чертёж крепления обязателен для длинного исполнения |
| СДР-21 | 20×40 мм без смещения | для дерева и стали при свободной цилиндровой зоне |
| СДР-23 | 20×40 мм с иной геометрией стоек | для другого визуального акцента |
| СДР-19 | круглый D32/D38 со смещением | для более мягкого круглого хвата |
Окончательные размеры, крепёж и поверхность подтверждаются по актуальному чертежу и выбранному исполнению.
| Тип | стационарная дверная ручка-скоба |
| Материал | нержавеющая сталь AISI 304 |
| Сечение поручня | прямоугольник 20×40 мм |
| Длина поручня | 300–2000 мм |
| Межосевое | фиксированное, 200–1900 мм |
| Точки крепления | 2, 3, 4 или 5 |

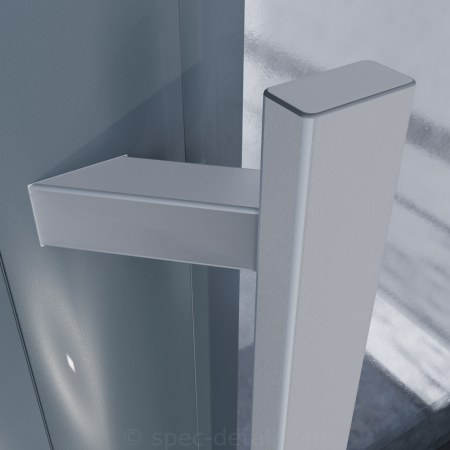

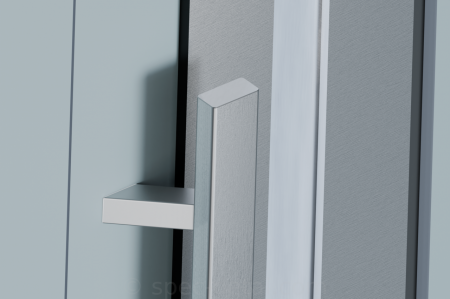

| Геометрия | смещение поручня относительно стоек |
| Двери | дерево, алюминиевый и пластиковый профиль, стекло, сталь |
| Поверхности | SSS, PSS, RAL |
| Толщина полотна | до 75 мм для новой системы, до 85 мм для классической; нестандарт — по заказу |
Оно увеличивает рабочее пространство между поручнем и цилиндром или накладкой замка.
Да, стекло указано производителем. Схему отверстий и защитные прокладки согласуют до закалки.
В зависимости от длины доступны 2, 3, 4 или 5 точек.
В официальном селекторе доступны значения от 200 до 1900 мм.
Точная разметка всех точек по чертежу, особенно для длинных многоточечных исполнений.
Передайте материал полотна, толщину, длину, межосевое и положение замка. ATGR проверит крепёжную систему и количество точек.
