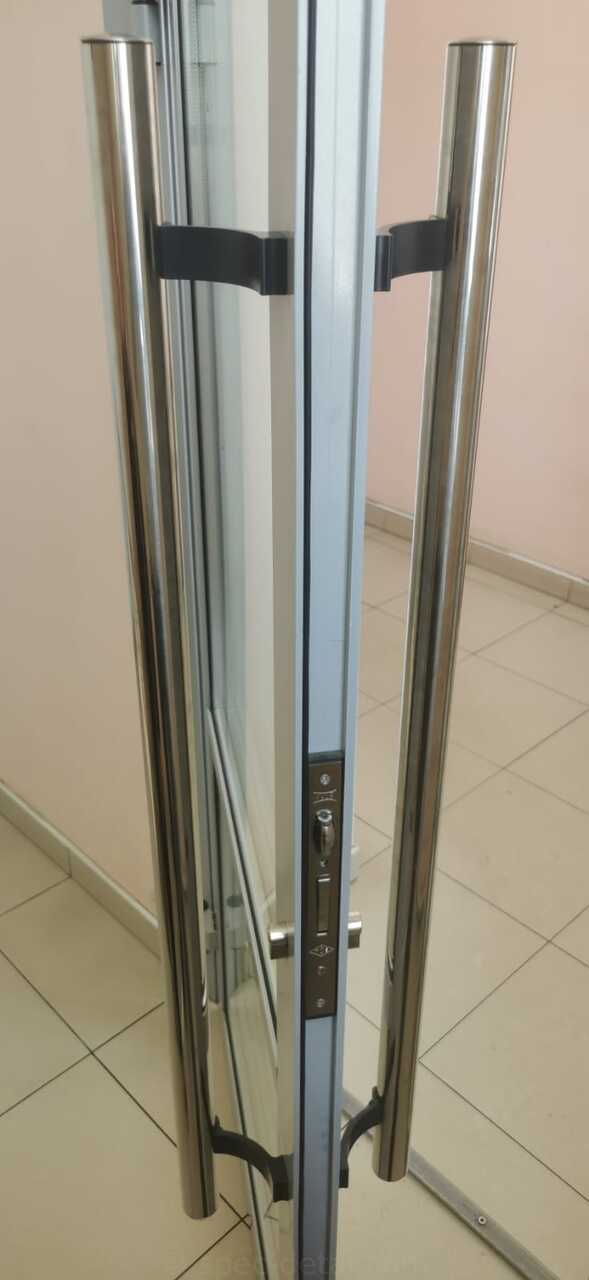

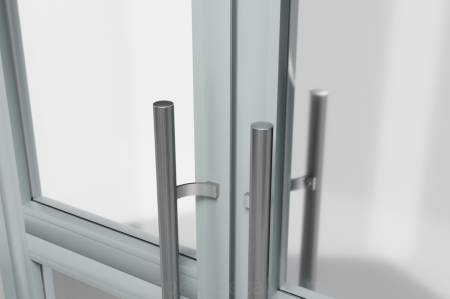

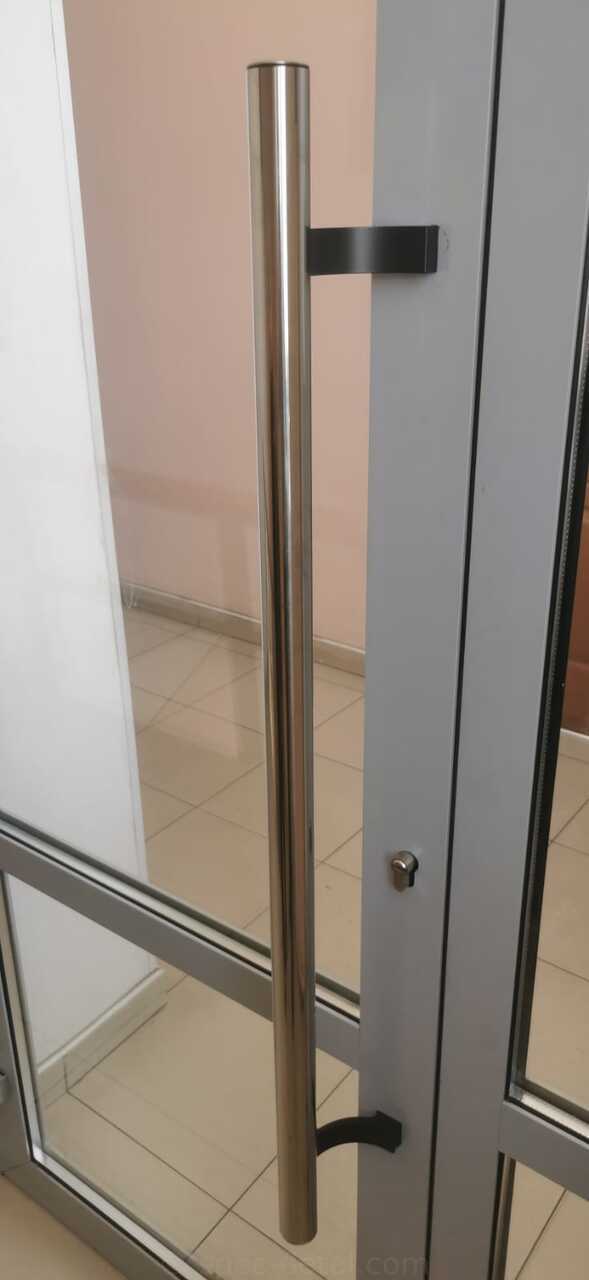

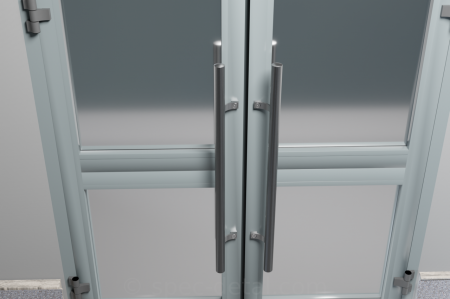

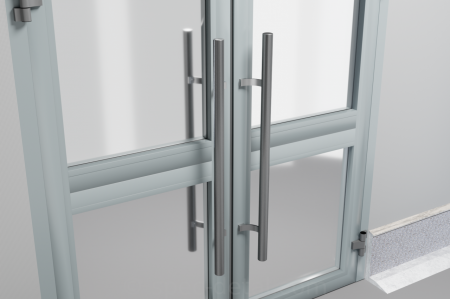

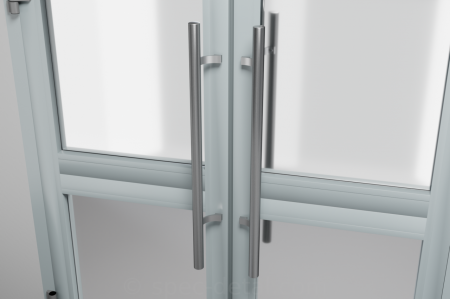

Модель рассчитана на дверные узлы, где поручень должен обходить цилиндр и декоративную накладку. Несколько точек крепления позволяют использовать длинные исполнения на крупных профильных полотнах.
Официальная конфигурация ориентирована прежде всего на алюминиевый и пластиковый профиль.
Создаёт зазор между линией хвата и цилиндровой зоной.
Диаметр выбирают по пропорциям полотна и требуемому хвату.
Для длинных ручек доступны 3 или 4 точки.

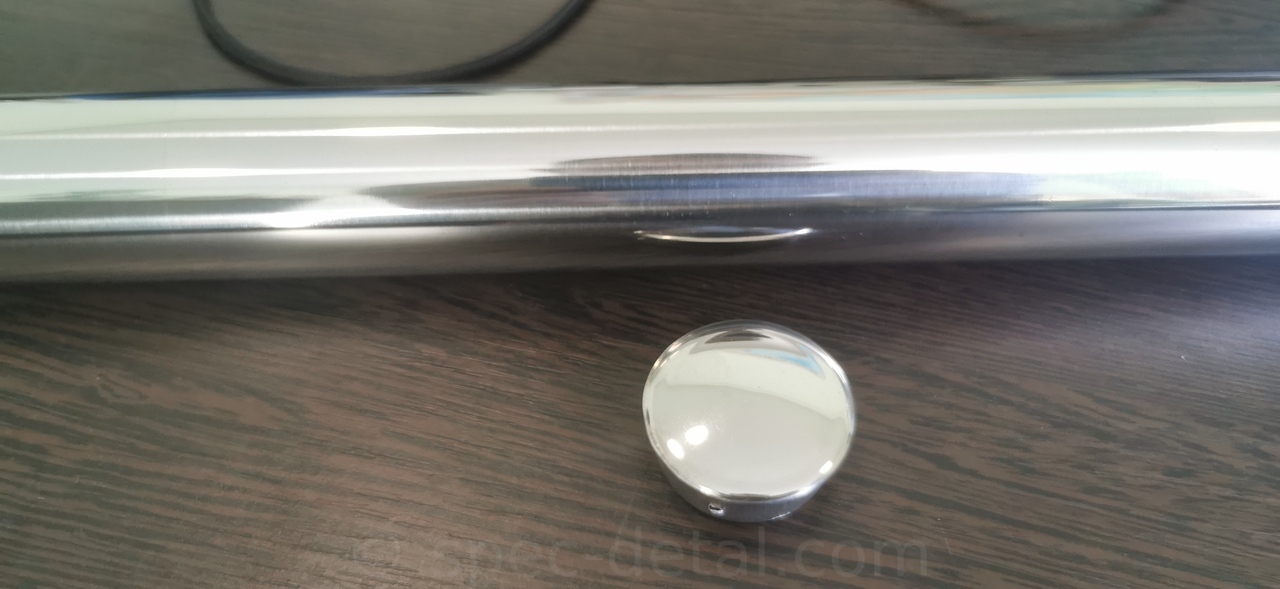

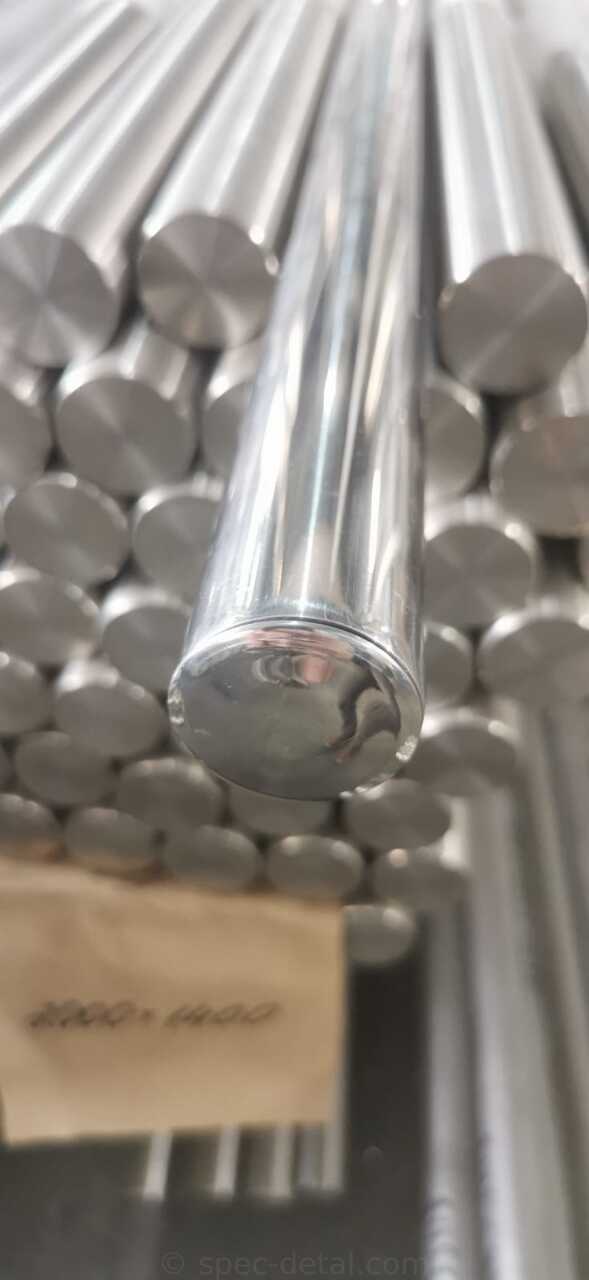

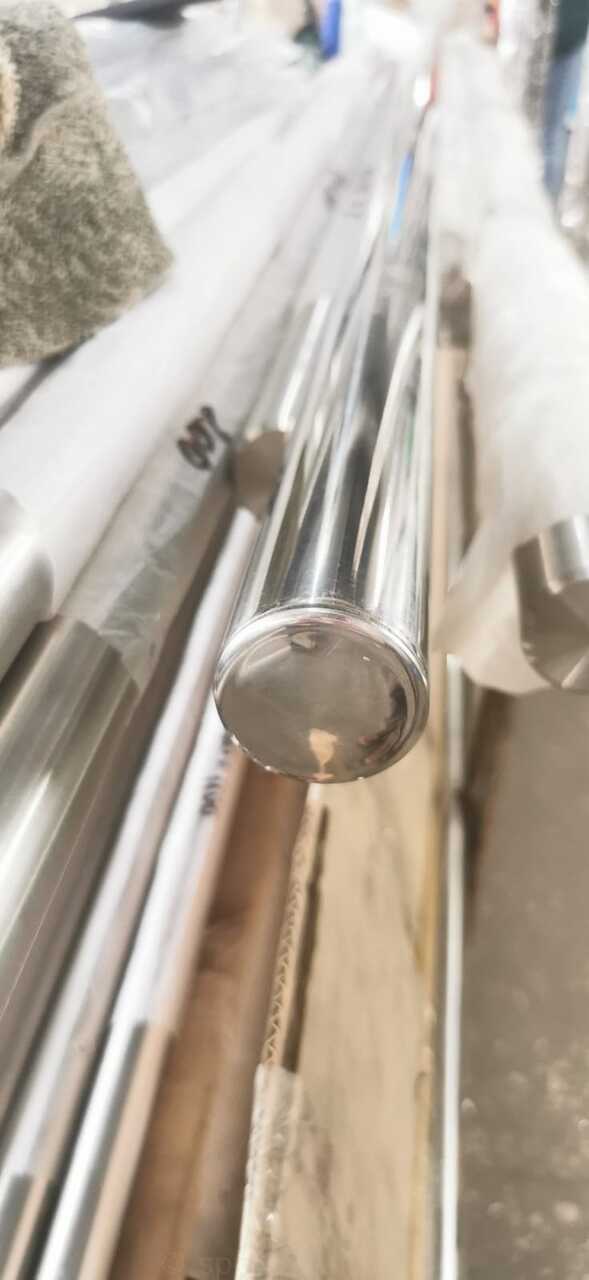

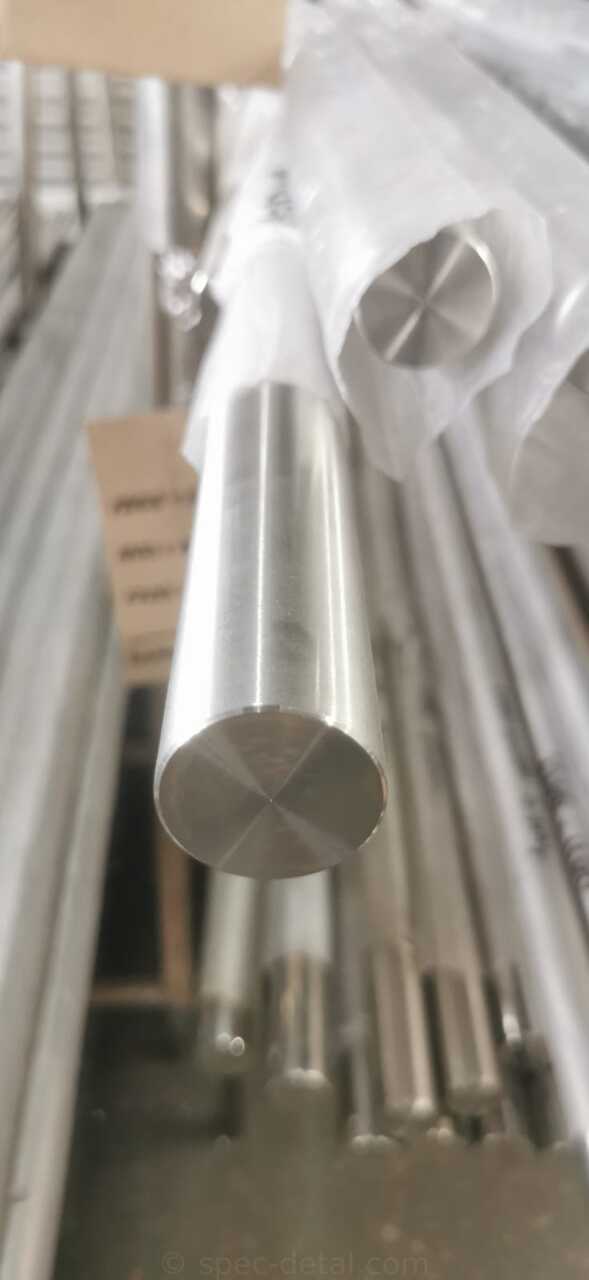

Конструкция заглушек зависит от диаметра и поверхности поручня.
Стойки можно согласовать в SSS, PSS, TiN или окраске RAL.
| Исходные данные | Почему они важны |
|---|---|
| Тип профиля | Определяет закладные, втулки и доступ к внутренней полости. |
| Длина и межосевое | Выбираются как связанная конфигурация из размерной линейки. |
| Количество точек | Назначается по длине ручки и жёсткости двери. |
| Положение замка | Нужно для проверки фактического выигрыша от смещения. |
| Диаметр D32/D38 | Влияет на внешний вид и ощущения при хвате. |
| Покрытие | Согласуется с остальной дверной фурнитурой. |
Чем длиннее поручень, тем существеннее нагрузка на профиль. В спецификации фиксируют число точек крепления, закладные элементы и допустимые краевые расстояния.
| Модель | Главное отличие | Когда рассматривать |
|---|---|---|
| СДР-19эта модель | смещённая ручка D32/D38 для профильных дверей | Для длинной ручки важна не только длина |
| СДР-17 | смещение и 2 точки; межосевое по формуле | для более простой конфигурации |
| СДР-18.1 | D30, без смещения, регулируемые стойки | для замены по старым отверстиям |
| СДР-22 | прямоугольный поручень 20×40 мм | когда нужна строгая прямоугольная форма |
Окончательные размеры, крепёж и поверхность подтверждаются по актуальному чертежу и выбранному исполнению.
| Тип | стационарная дверная ручка-скоба |
| Материал | нержавеющая сталь AISI 304 |

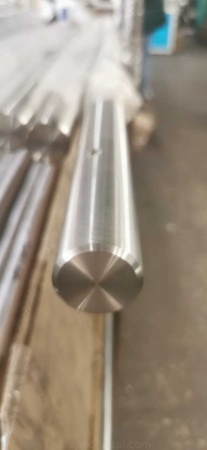

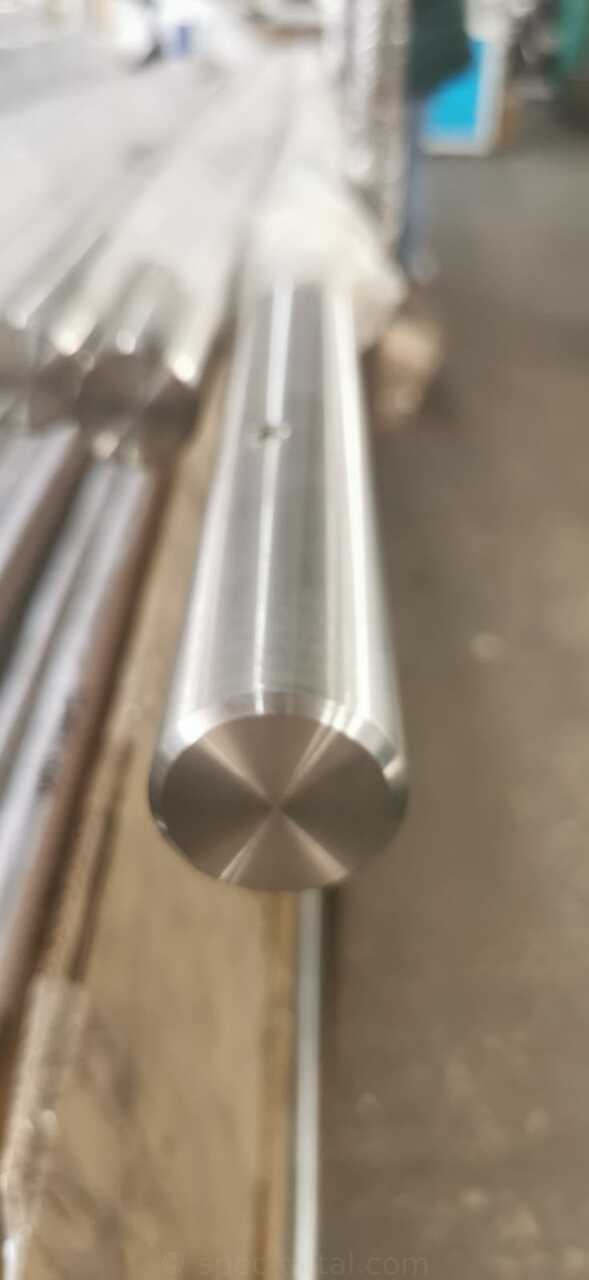

| Сечение поручня | круглое D32 или D38 |
| Длина поручня | 300–3000 мм |
| Межосевое | фиксированное, варианты 200–2000 мм |

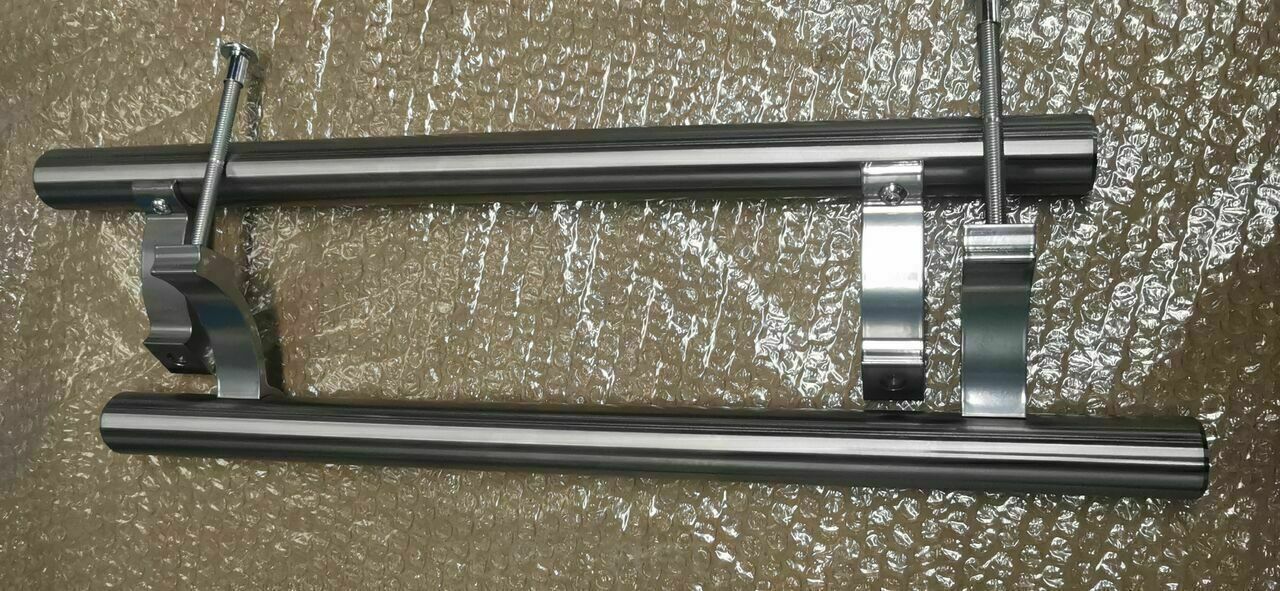

| Точки крепления | 2, 3 или 4 |

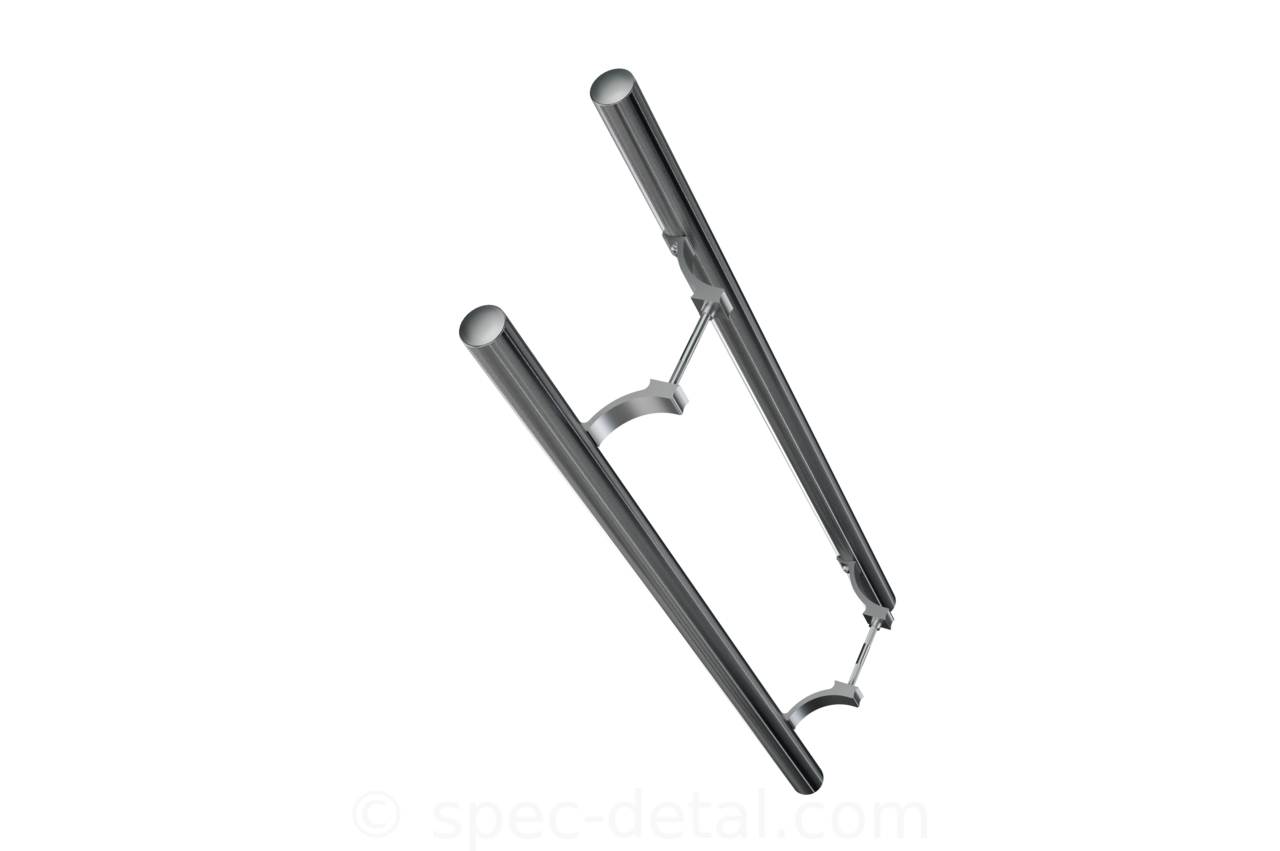

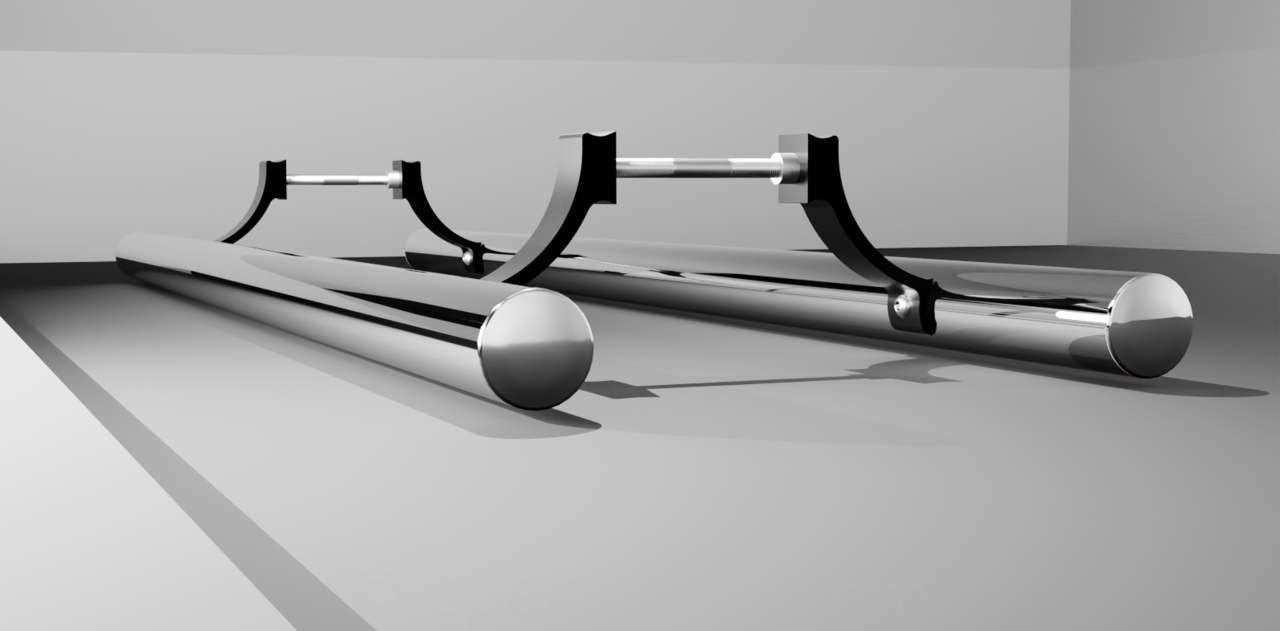

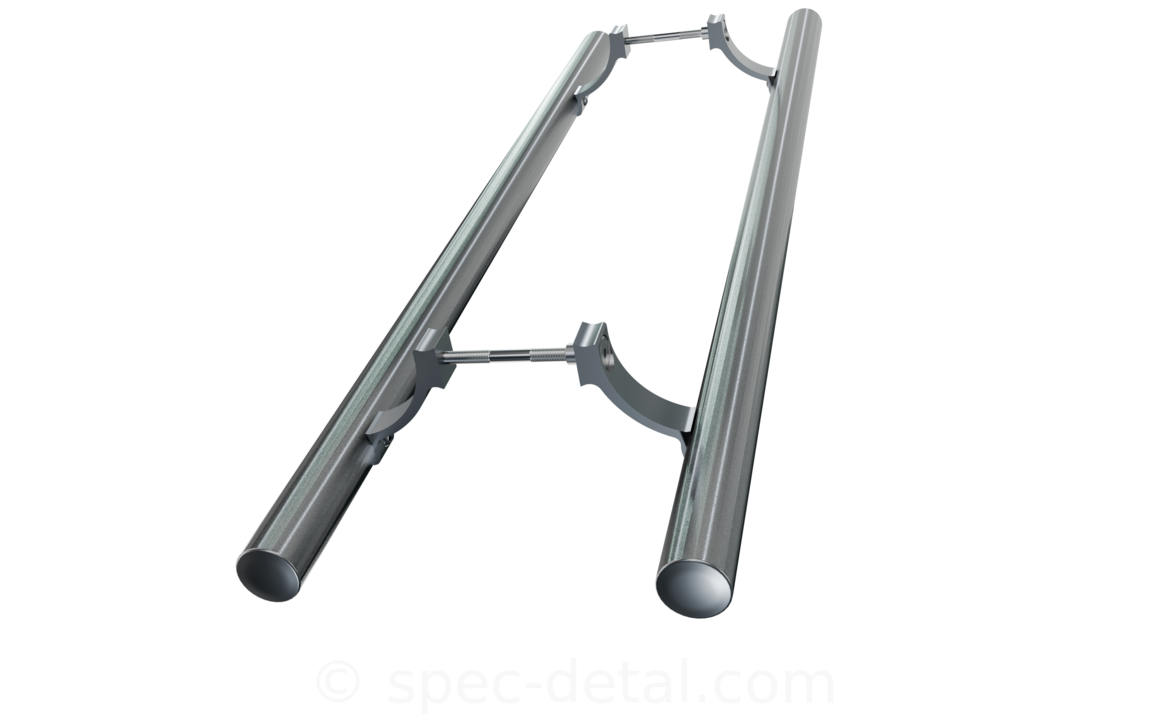

| Геометрия | смещение поручня относительно стоек |
| Основное применение | алюминиевый и пластиковый профиль |
| Поверхности | SSS, PSS, TiN, RAL |
| Толщина полотна | крепёж подбирается по фактической конструкции профиля |
Официальная карточка указывает алюминиевый и пластиковый профиль. Для других полотен крепёж и совместимость подтверждают отдельно.
Они распределяют нагрузку длинного поручня и уменьшают риск расшатывания профиля.
D32 визуально легче, D38 массивнее. Отличается также конструкция торцевой заглушки.
Нет. Оно выбирается из размерной линейки и фиксируется при изготовлении.
Тип профиля, общая длина, межосевое, число точек, положение замка, сторонность и поверхность.
Пришлите разрез профиля, габариты полотна и положение замка. ATGR подберёт диаметр, длину, число точек крепления и комплект.
