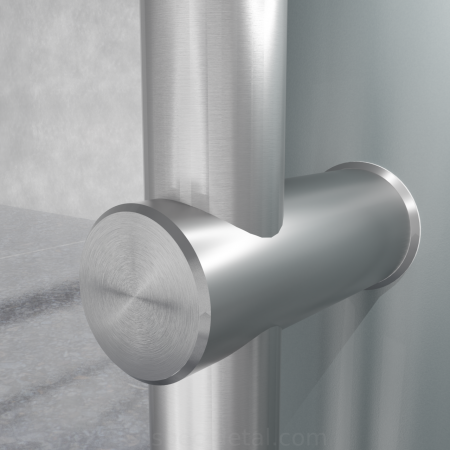

Подвижные кронштейны позволяют выставить межосевое под проектные или уже существующие отверстия. Прямая геометрия подходит не каждому профилю, поэтому положение замка проверяют до заказа.
Позволяют выбрать рабочее межосевое в пределах длины поручня.
Подходит для более лёгкой визуальной композиции и компактного хвата.
Ручка не имеет выраженного смещения относительно оси крепления.

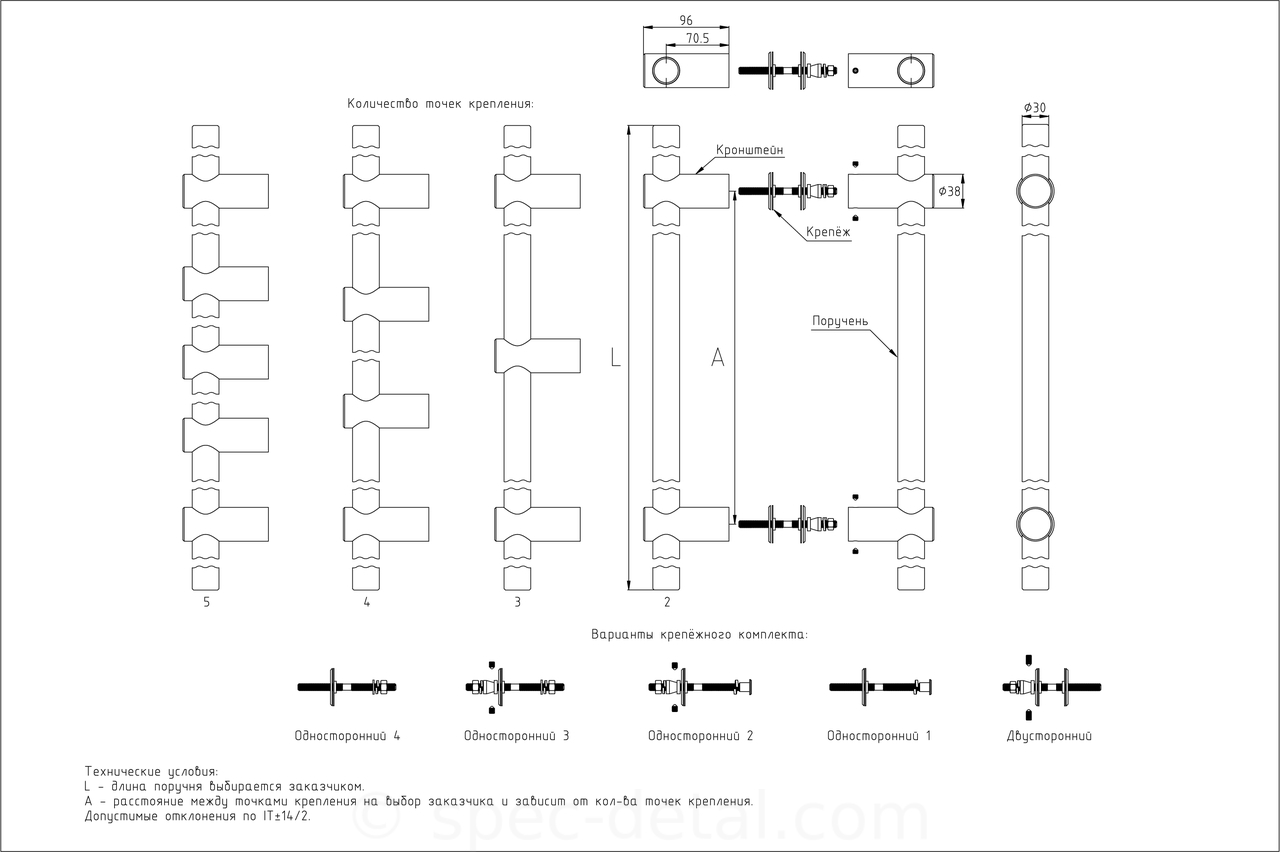

При увеличении длины можно использовать 3 или 4 точки крепления.
AISI 304 применяется для поручня и обеспечивает единый вид с другой нержавеющей фурнитурой.
SSS, PSS, TiN и RAL согласуются под проект.
| Исходные данные | Почему они важны |
|---|---|
| Существующие отверстия | Определяют требуемый диапазон регулировки межосевого. |
| Длина поручня | Влияет на количество стоек и жёсткость крепления. |
| Профиль и замок | Проверяются из-за отсутствия смещения поручня. |

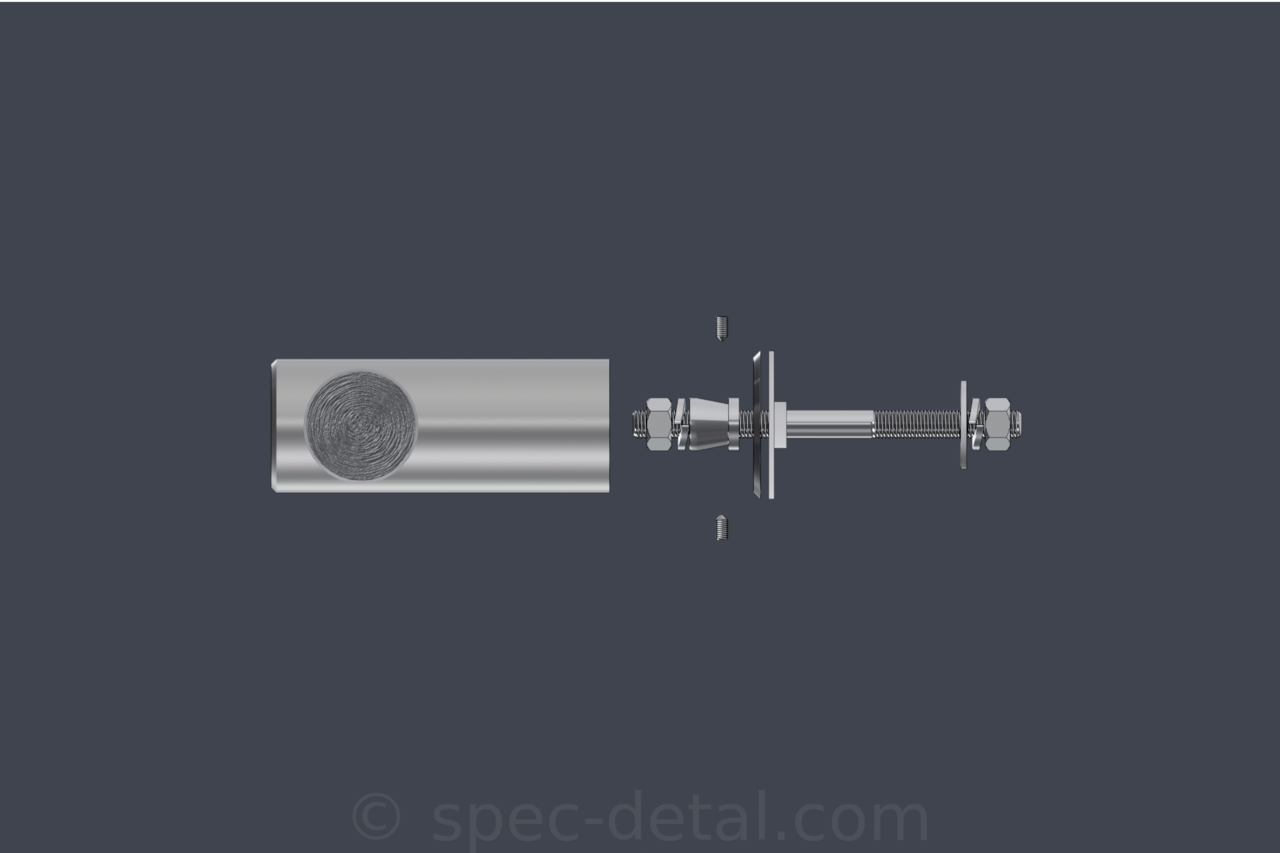

| Стеклянное полотно | Нужны толщина, диаметр отверстий и тип защитных прокладок. |

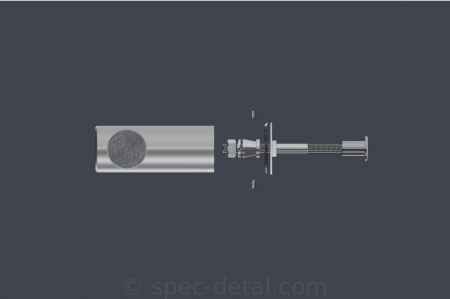

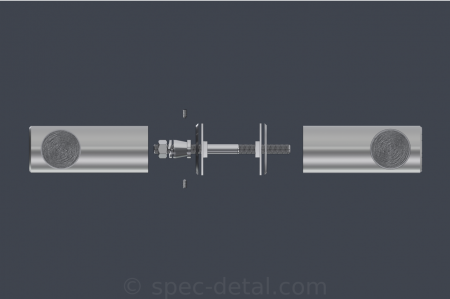

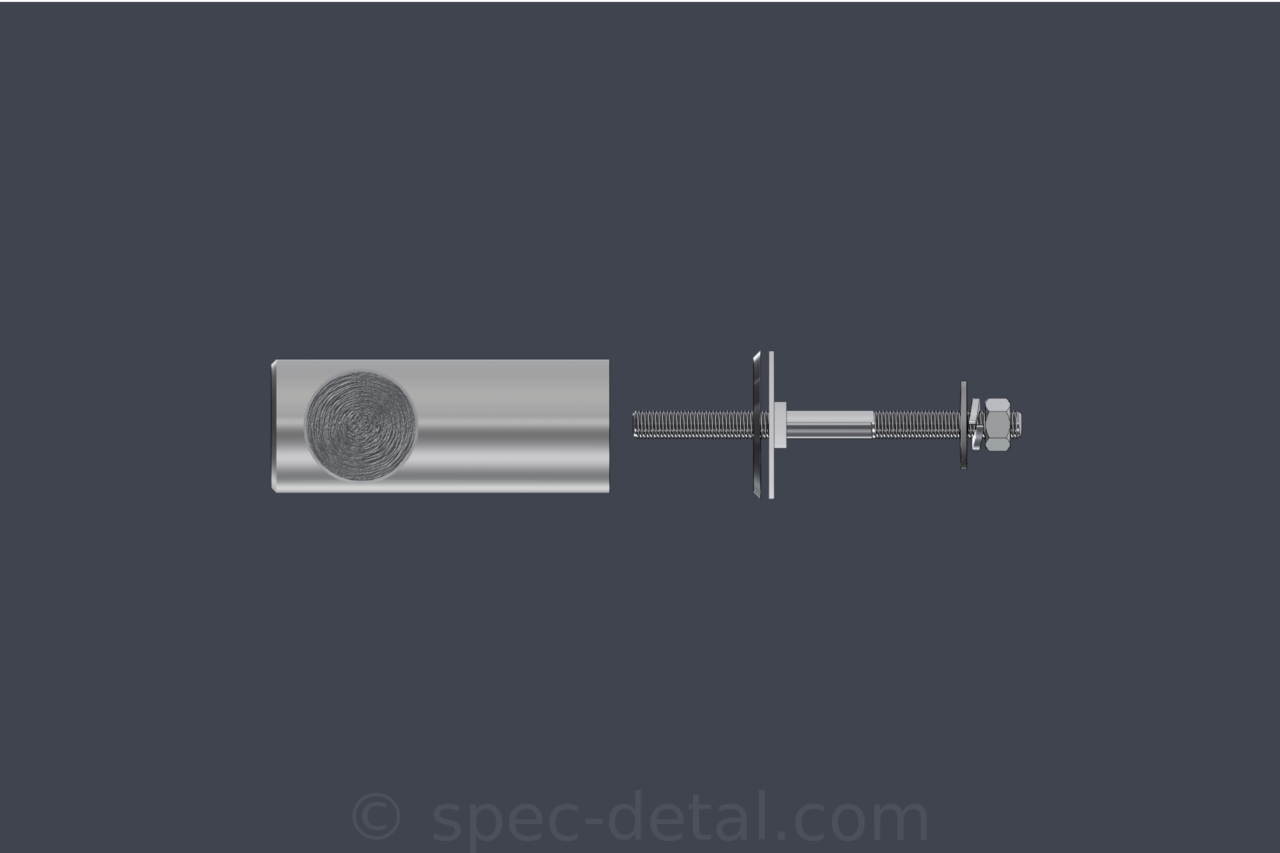

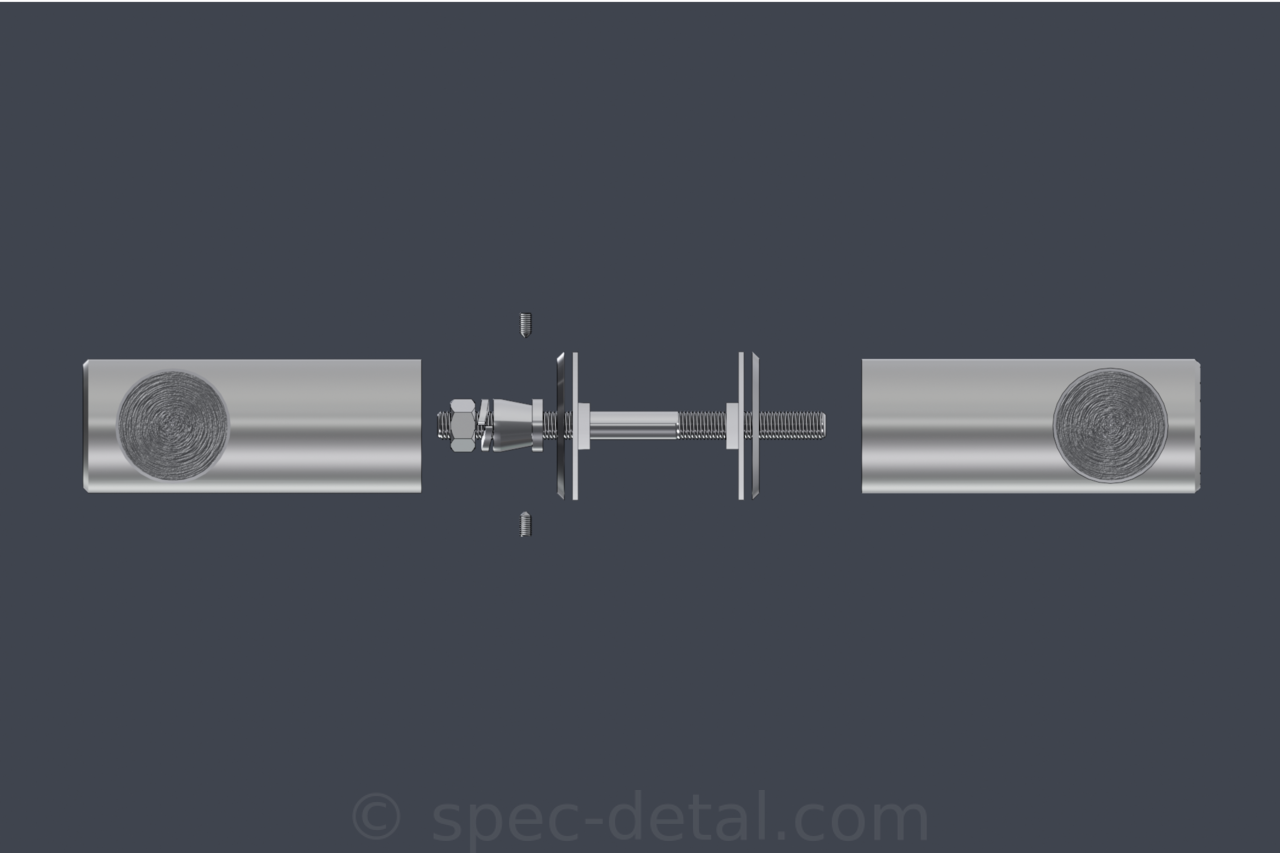

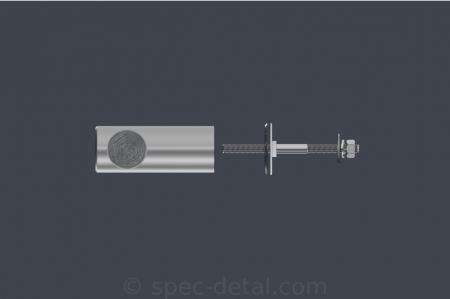

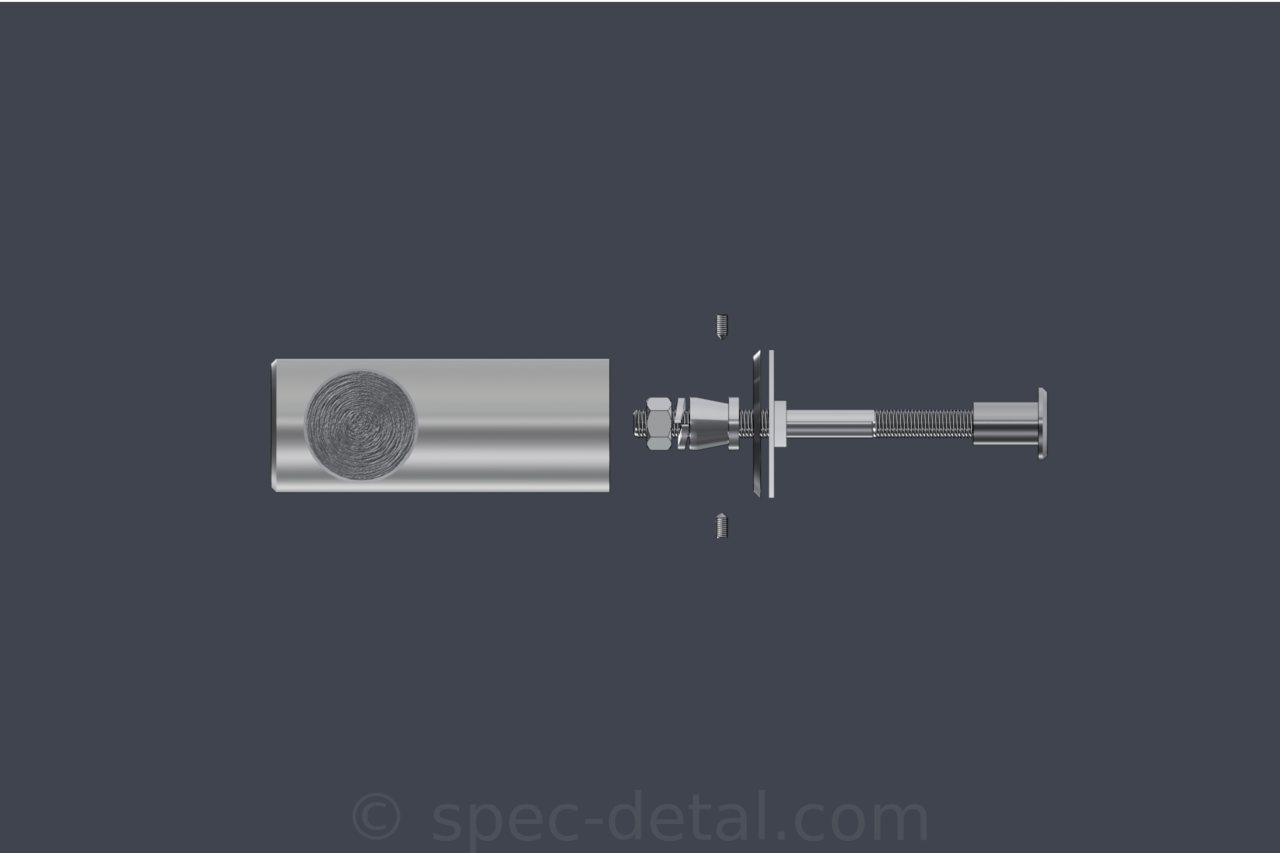

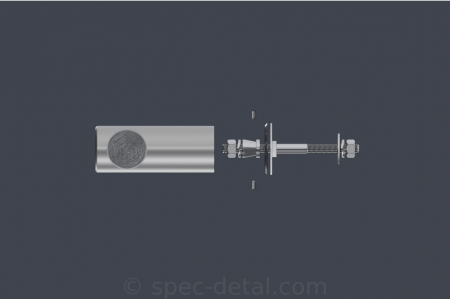

| Сторонность | Односторонняя и двусторонняя схема требуют разного крепежа. |
| Поверхность | Выбирается с учётом условий эксплуатации и дизайна двери. |
Стойки можно перемещать, но отверстия должны оставаться в допустимой зоне поручня и не ослаблять полотно. Для длинных исполнений число точек крепления увеличивают.
| Модель | Главное отличие | Когда рассматривать |
|---|---|---|
| СДР-18.1эта модель | ручка D30 с регулируемыми стойками для точной привязки | Регулируемое межосевое не означает произвольный монтаж |
| СДР-17.1 | D38 и фиксированное межосевое | для нового полотна по готовой таблице |
| СДР-19 | D32/D38 со смещением | для профильных дверей и доступа к замку |
| СДР-22 | прямоугольный профиль 20×40 мм | для графичной прямоугольной формы |
Окончательные размеры, крепёж и поверхность подтверждаются по актуальному чертежу и выбранному исполнению.

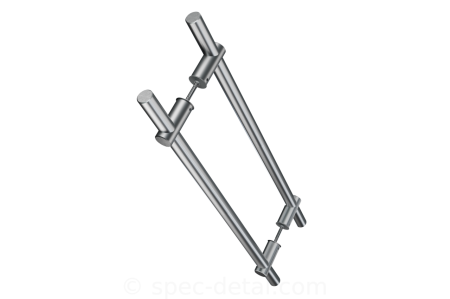

| Тип | стационарная дверная ручка-скоба |
| Материал | нержавеющая сталь AISI 304 |
| Сечение поручня | круглое D30 |
| Длина поручня | 300–3000 мм |
| Межосевое | регулируемое |
| Точки крепления | 2, 3 или 4 — по длине |
| Геометрия | прямая, без выраженного смещения |
| Двери | дерево, металл и стекло; профильные двери — после проверки |
| Поверхности | SSS, PSS, TiN, RAL |
| Толщина полотна | крепёж подбирается по фактической толщине |
Оно позволяет привязать стойки к проектным или существующим отверстиям без изготовления ручки по одной фиксированной формуле.
Поручень расположен без смещения и может мешать работе цилиндра или накладки замка.
Для коротких исполнений обычно достаточно двух; для длинных поручней производитель предусматривает три или четыре точки.
Да, при использовании предусмотренных прокладок и согласованной схемы отверстий.
Общая длина, желаемое межосевое, толщина полотна, положение замка и количество точек крепления.
Передайте межосевое, длину поручня и фото дверного узла. ATGR проверит диапазон регулировки, количество стоек и совместимость с замком.
