Подходит для проекта
Для проекта с заранее согласованной геометрией
- прямая архитектурная линия на дверном полотне
- исполнение из AISI 304
- возможность согласовать поверхность с другой фурнитурой
- подбор одностороннего или двустороннего комплекта
Описание
Спецдеталь · стационарные дверные ручки

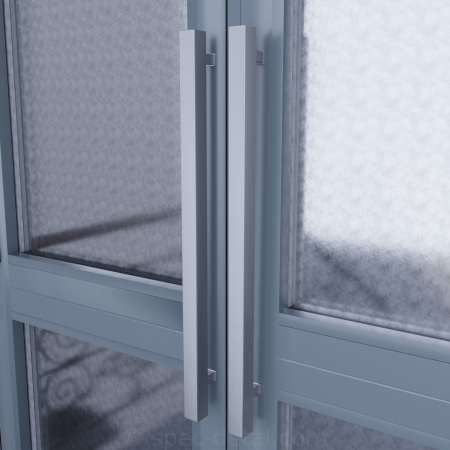

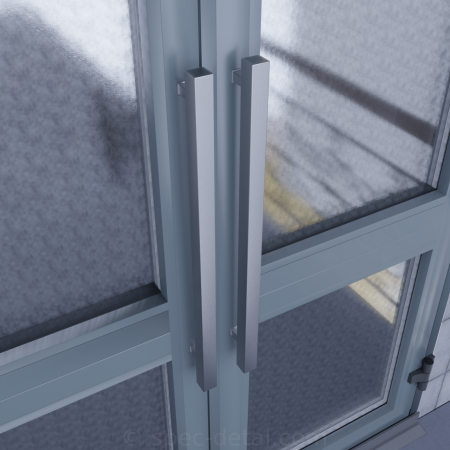

СДР-31 — прямая ручка, которую подбирают только по рабочему чертежу
В доступных данных ATGR подтверждены AISI 304, прямолинейная геометрия и несколько вариантов поверхности. Размерный ряд и профиль поручня нельзя переносить с модификаций СДР-31.1 или СДР-31.2 без отдельного чертежа.
МатериалAISI 304подтверждено карточкой ATGR
Геометрияпрямая, без выраженного смещенияпроверка цилиндровой зоны
Размерыпо чертежу исполнениябез переноса с модификаций
ПоверхностьSSS, PSS или RALпо спецификации
01
Выбор модели
Когда СДР-31 подходит для дверного узла
Проверьте до заказа
Неподтверждённые цифры в карточку не переносим

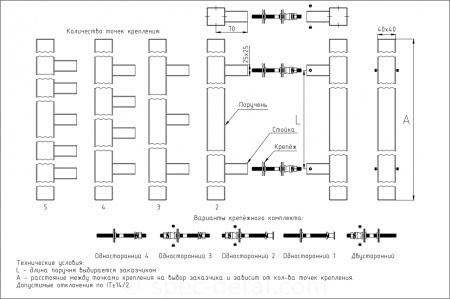

- точное сечение поручня проверяется по чертежу СДР-31
- длина и межосевое не берутся из карточек СДР-31.1/31.2
- для профильной двери проверяется конфликт с цилиндром
- стеклянный монтаж требует отдельной схемы и подтверждения
02
Конструкция
Особенности ручки СДР-31

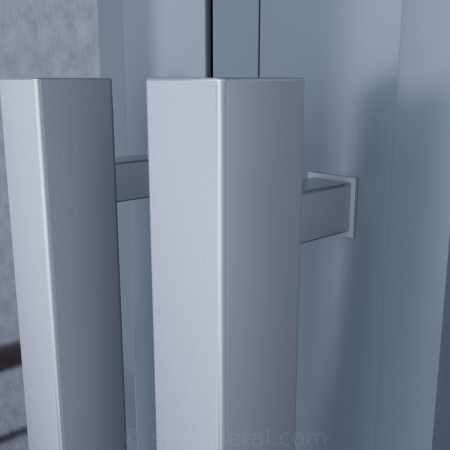

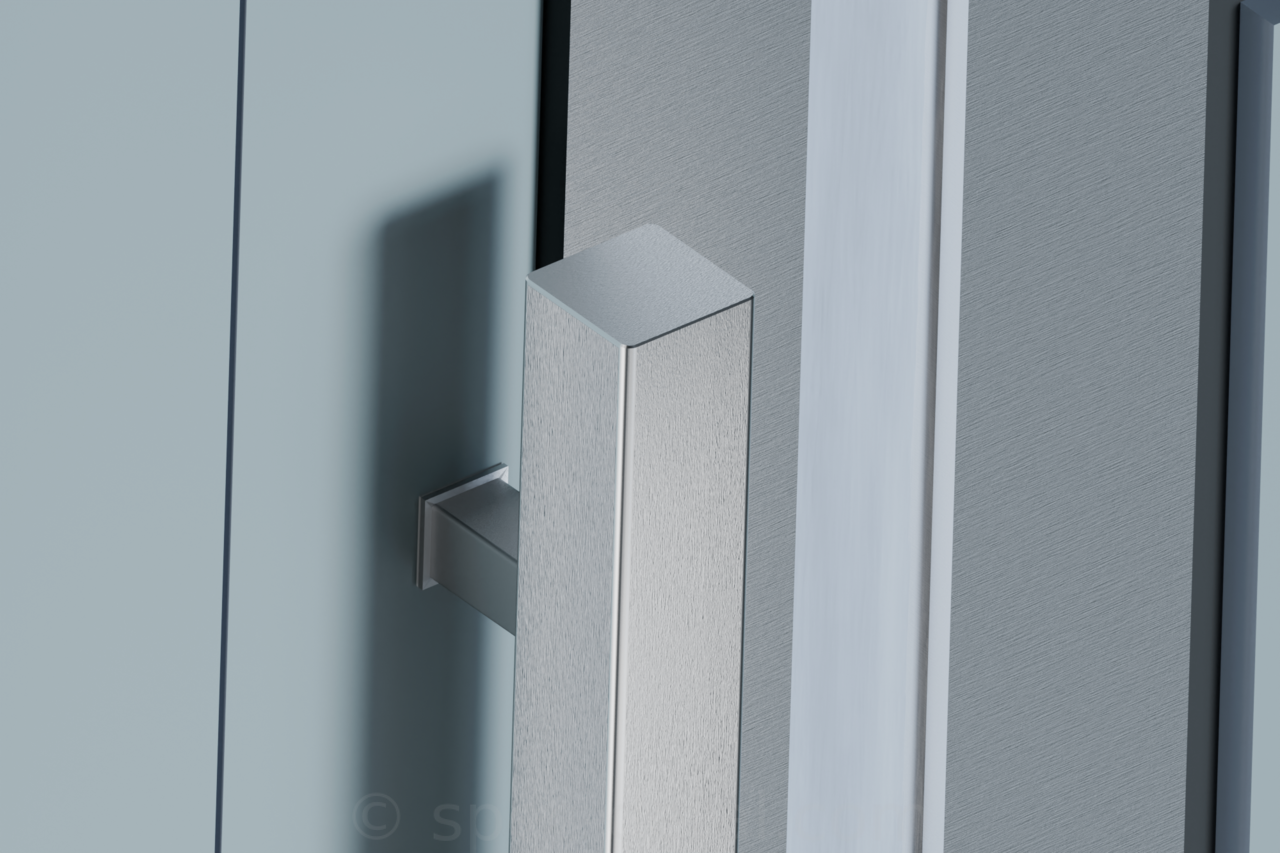

Поручень расположен без выраженного бокового смещения.
Материал согласуется с нержавеющей фурнитурой входной группы.
Размеры фиксируются по чертежу именно СДР-31.
При отсутствии смещения положение замка становится критическим.
Подбирается по материалу и толщине полотна.
Матовая, полированная или окрашенная поверхность — после подтверждения исполнения.
03
Подбор и замер
Какие данные нужны для заказа СДР-31
| Исходные данные | Почему они важны |
|---|---|
| Чертёж модели | Основной источник сечения, длины и межосевого. |
| Материал двери | Определяет крепёж, втулки и закладные. |
| Положение замка | Проверяется до выбора прямой ручки. |
| Толщина полотна | Нужна для расчёта шпильки. |
| Сторонность | Определяет комплект и доступ с обратной стороны. |
| Поверхность | Фиксируется в спецификации и образце отделки. |
!
СДР-31, СДР-31.1 и СДР-31.2 — не взаимозаменяемые названия
Соседние модификации могут иметь другое сечение и размерную линейку. ATGR подтверждает характеристики по отдельному чертежу производителя перед заказом.
04
Сравнение моделей
СДР-31 и ближайшие решения «Спецдеталь»
| Модель | Главное отличие | Когда рассматривать |
|---|---|---|
| СДР-31эта модель | прямая ручка, которую подбирают только по рабочему чертежу | СДР-31, СДР-31.1 и СДР-31.2 — не взаимозаменяемые названия |
| СДР-25 | подтверждённый прямоугольник 20×40 мм | когда нужны известные размеры |
| СДР-21 | 20×40 мм без смещения | для дерева и стали |
| СДР-17.1 | круглый D38 с фиксированной формулой | для круглого поручня |
05
Технические данные
Параметры ручки СДР-31
Данные для предварительного подбора.
Окончательные размеры, крепёж и поверхность подтверждаются по актуальному чертежу и выбранному исполнению.
| Тип | стационарная дверная ручка-скоба |
| Материал | нержавеющая сталь AISI 304 |
| Геометрия | прямая, без выраженного смещения |
| Сечение поручня | подтверждается по чертежу СДР-31 |
| Длина | подтверждается по размерной таблице исполнения |
| Межосевое | подтверждается по рабочему чертежу |
| Точки крепления | по длине и конструкции выбранного исполнения |
| Двери | совместимость подтверждается по материалу и монтажной схеме |
| Поверхности | SSS, PSS, RAL — после подтверждения |
| Комплект | односторонний или двусторонний по проекту |
06
Вопросы и ответы
Что важно знать о ручке СДР-31
Почему в карточке нет неподтверждённого диапазона размеров?
Для СДР-31 доступные источники не позволяют безопасно перенести точные размеры с соседних модификаций. Они подтверждаются по отдельному чертежу.
Можно ли использовать размеры СДР-31.1?
Нет. Индекс модификации может означать другую геометрию или сечение поручня.
Подходит ли модель для профильной двери?
Возможность зависит от расстояния до цилиндра и накладки, поскольку поручень не имеет выраженного смещения.
Можно ли установить СДР-31 на стекло?
Только после подтверждения производителем конкретного монтажного комплекта и схемы отверстий.
Что нужно отправить ATGR?
Фото или чертёж двери, материал и толщину полотна, положение замка, желаемые размеры и поверхность.
Комплектация дверного узла
Получить подтверждённый чертёж СДР-31
Отправьте данные дверного узла. ATGR запросит актуальную размерную схему, проверит крепёж и сформирует спецификацию без предположений.
01Полотноматериал и толщина
02Размерыдлина, межосевое, точки
03Исполнениекрепёж и поверхность
