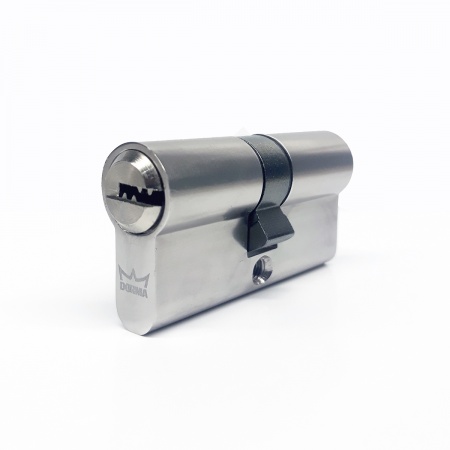

dormakaba CBR-1 · Механический цилиндр
CBR-1 — базовая серия профильных цилиндров с перфорированным ключом
dormakaba CBR-1 — механическая серия для стандартных дверных задач, где требуется профильный цилиндр с перфорированным ключом и понятная комплектация. Выбор выполняется по размеру A/B, конфигурации ключ/ключ или ключ/вертушка, форме кулачка, защитной накладке и количеству ключей.
01
Сценарий применения
Когда решение подходит для проекта
Подходит
Рабочий сценарий
- нужен базовый профильный цилиндр для стандартного замка
- подходит простой механический доступ без сложной иерархии
- известны размеры двери, накладок и требуемая конфигурация
Проверить
До включения в спецификацию
- длину каждой половины и положение кулачка
- ключ/ключ, ключ/вертушка или полуцилиндр
- защитную фурнитуру, выступ и требования к копированию ключей
02
Конструкция и функция
Ключевые особенности решения
Шесть штифтов
Кодовый механизм построен на шести латунных штифтах.
Перфорированный ключ
Ключ имеет димпловую кодировку и компактную форму.
Варианты корпуса
Конфигурация и длина подбираются под конкретный замковый узел.
Базовый класс
Серия ориентирована на стандартные задачи; усиленные требования требуют отдельной модели.
03
Проектный подбор
Параметры, которые нужно зафиксировать
| Параметр | Почему он важен |
|---|---|
| Размер A/B | Измеряется от центра крепёжного винта до каждой стороны двери. |
| Исполнение | Определяются ключ/ключ, ключ/вертушка или односторонний вариант. |
| Кулачок | Должен соответствовать корпусу замка и его кинематике. |
| Броненакладка | Цилиндр согласуется с толщиной и геометрией защитной фурнитуры. |
| Ключи | Фиксируются количество, одинаковое/разное запирание и порядок дубликатов. |
04
Сравнение
Не смешивать соседние решения
CBR-1
Базовая механическая серия для стандартной двери и простого ключевого доступа.
Проектная мастер-система
Нужна при сложной иерархии пользователей, расширении и централизованном учёте ключей.
05
Технический слой
Характеристики и данные существующей карточки
Важно: Старый экспертный блок заменяется, а подтверждённые характеристики CBR-1 сохраняются как технический слой.
Бюджетная линейка механических цилиндров CBR-1 – это серия надежных изделий от dormakaba по выгодной цене.Модели CBR-1 имеют корпус из сплава алюминия и сердцевину из латуни.
Опорный пин в форме гантели обеспечивает защиту от отмычек.
Кодовая часть цилиндров состоит из 6 латунных пинов.
Количество секретных комбинаций – более 15 000.
Цилиндры CBR-1 подходят для использования с броненакладками – длина ножки ключа 14 мм. Цилиндры поставляются в комплекте с 5 перфорированными ключами.
Отличительной особенностью цилиндров CBR-1 является широкая размерная линейка, отвечающая потребностям рынка узкопрофильных и сплошных дверей.
CBR-1 подбирается как часть замкового узла. Один цилиндр не определяет общий уровень защиты без замка, двери и защитной фурнитуры.
06
Вопросы по подбору
Частые вопросы
Какой механизм используется в CBR-1?
Официальная карточка указывает шестиштифтовый механизм и перфорированный ключ.
Как измерить цилиндр?
От центра крепёжного винта отдельно до наружной и внутренней поверхности фурнитуры.
Есть ли вариант с вертушкой?
Наличие конфигурации подтверждается по текущему ассортименту и требуемому размеру.
Подойдёт ли CBR-1 для сложной мастер-системы?
Серия ориентирована на базовые задачи; сложную иерархию лучше проектировать на соответствующей системе.
Что нужно для заказа?
Размер A/B, конфигурация, тип кулачка, замок, накладки и требуемое количество ключей.
