Описание
G-U / BKS PZ 88 · Механическая система

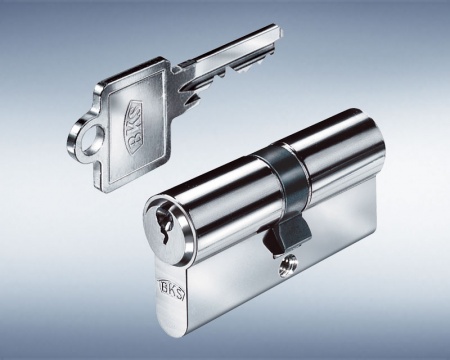

PZ 88 — профильный 5-штифтовый цилиндр для стандартных и одно-ключевых систем
G-U/BKS PZ 88 — механический профильный цилиндр для базовых систем запирания и группировки нескольких дверей под один ключ. Подбор выполняется по общей длине и разбивке сторон, конфигурации ключ/ключ или ключ/вертушка, функции при вставленном ключе, защитной фурнитуре и планируемой ключевой системе.
01
Сценарий применения
Когда решение подходит для проекта
Подходит
Рабочий сценарий
- нужен экономичный механический цилиндр для типовой двери
- несколько замков должны работать от одного ключа
- требуется стандартное решение без сложной иерархии мастер-ключа
Проверить
До включения в спецификацию
- общую длину и разбивку наружной/внутренней стороны
- ключ/ключ, ключ/вертушка и аварийную функцию
- броненакладку, выступ цилиндра и уровень защиты двери
02
Конструкция и функция
Ключевые особенности решения
Пятиштифтовый механизм
Классическая штифтовая конструкция рассчитана на стандартные задачи механического доступа.
Системы под один ключ
Несколько цилиндров могут быть заказаны с одинаковым запиранием.
Размерный ряд
Длина подбирается по толщине двери, накладок и защитной фурнитуры.
Опции защиты
Дополнительные функции и исполнения доступны не для каждой длины и конфигурации.
03
Проектный подбор
Параметры, которые нужно зафиксировать
| Параметр | Почему он важен |
|---|---|
| Размер A/B | Фиксируются длины от центра крепёжного винта к каждой стороне. |
| Конфигурация | Ключ/ключ, ключ/вертушка или одностороннее исполнение выбираются по двери. |
| Аварийная функция | Проверяется возможность работы при ключе, оставленном с другой стороны. |
| Система ключей | Определяются разные ключи или одинаковое запирание нескольких дверей. |
| Защитная фурнитура | Цилиндр не должен выступать сверх допустимого уровня броненакладки. |
04
Сравнение
Не смешивать соседние решения
PZ 88
Базовая штифтовая система для стандартного и одно-ключевого запирания.
Мастер-система
Для сложной иерархии прав нужен другой уровень проектирования и система цилиндров.
05
Технический слой
Характеристики и данные существующей карточки
Важно: Существующая карточка содержит размерный ряд и опции PZ 88. Наличие конкретной длины, аварийной функции и класса проверяется по артикулу.
Компактный ассортимент системы запирания PZ 88 предлагает самые распространенные типы цилиндров для иерархических систем и систем запирания одним ключом. Экономичное, стандартное решение для самых разных областей.-
ХАРАКТЕРИСТИКИ
СВОЙСТВА СИСТЕМЫ ЗАПИРАНИЯ PZ 88:
- Проверено по DIN EN 1303 и DIN 18252
- Серийная защита от бампинга
- Кодирование ключей для простого заказа дополнительных ключей
- 5-штифтовый профильный цилиндр с парацентрическим профилем ключа
- Корпус цилиндра: никелированная или матовая латунь
- Ключ: никелированная сталь
- Винт штульпа: M5 x 80 мм, никелированная сталь
ТЕХНИЧЕСКИЕ ДАННЫЕ
|
Система запирания PZ 88 |
|
|
Заказываемая длина (BL) |
27, 31, 35 + с шагом 5 мм до 80 мм |
|
Вид запирания |
Стандартное запирание, запирание одним ключом нескольких замков |
|
Запирающая бородка |
Стандарт |
|
Функция отпирания при ключе, вставленном с другой стороны (опция) |
с двух сторон от заказываемой длины 31/31, с одной стороны от заказываемой длины 27/31 |
|
Функция свободного хода FZG |
нет |
|
Защита от высверливания (опция) |
BSKA |
|
DIN 18252 |
Класс 70 |
|
Вариант VdS |
нет |
|
Вариант SKG |
да |
Механическая стойкость двери зависит не только от цилиндра: учитываются замок, защитная фурнитура, крепление и конструкция полотна.
06
Вопросы по подбору
Частые вопросы
Можно ли открыть несколько дверей одним ключом?
Да, PZ 88 предусматривает варианты с одинаковым запиранием нескольких цилиндров.
Как определить длину цилиндра?
Измеряют расстояния от центра крепёжного винта до наружной и внутренней поверхности фурнитуры.
Что такое аварийная функция?
Это возможность повернуть цилиндр с одной стороны, когда с другой уже вставлен ключ; она является опцией.
Подходит ли PZ 88 для мастер-системы?
Для простых групп — да; сложную иерархию прав нужно отдельно согласовать по возможностям системы.
Что прислать для заказа?
Размер A/B, конфигурацию, количество цилиндров, схему одинакового запирания и данные защитной фурнитуры.
Подбор для проекта
Подберём решение и подготовим спецификацию
Отправьте чертёж двери, профиль или толщину полотна, размеры замкового узла, направление, число створок, требуемую функцию доступа и нормативный сценарий. ATGR проверит совместимость компонентов, подготовит состав комплекта и параметры для монтажа.
01Проверка двери и функцииразмеры и задача
02Совместимость компонентовсовместимость и монтаж
03Спецификация и поставкасостав и поставка
