Описание
G-U · Скрытая автоматизация

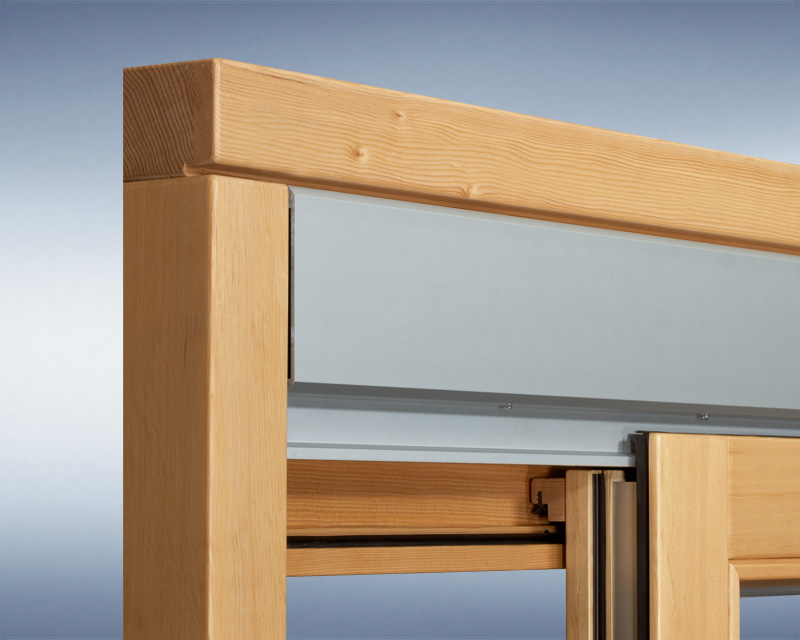

HS-Master CONCEALED — привод, интегрированный в профиль
HS-Master CONCEALED предназначен для проектов, где автоматическое управление подъёмно-сдвижной створкой не должно нарушать архитектуру портала. Привод и рычажная передача скрываются в профильной зоне.
01
Выбор решения
Когда решение подходит для проекта
Подходит
Рабочий сценарий
- важен минимально заметный привод
- портал проектируется вместе с автоматикой
- профиль допускает скрытую интеграцию механизма
Проверить
До включения в спецификацию
- актуальность и доступность конкретной комплектации
- фрезеровку профиля и положение рычага
- сервисный доступ после завершения отделки
02
Конструкция и применение
Ключевые особенности системы
Скрытая компоновка
Основные элементы привода размещаются в профильной зоне и не формируют отдельный наружный короб.
Архитектура портала
Решение нужно закладывать на стадии проектирования профиля, створки и электрики.
Сервисный доступ
Скрытый монтаж требует заранее предусмотреть доступ к узлам обслуживания.
Номенклатура
Карточка относится к предыдущему исполнению HS-Master CONCEALED; текущую поставку подтверждают по актуальной документации G-U.
03
Подбор и проектирование
Исходные параметры для точного подбора
| Параметр | Почему он важен |
|---|---|
| Профильная система | Должна допускать монтаж привода и рычажной передачи. |
| Масса и геометрия | Проверяются по документации конкретного исполнения. |
| Монтажные полости | Нужны точные чертежи фрезеровки и кабельных проходов. |
| Доступ для обслуживания | Закладывается до изготовления портала. |
| Устройства безопасности | Согласуются с оценкой риска и сценарием эксплуатации. |
04
Сравнение
Соседние решения G-U
| Решение | Главное отличие |
|---|---|
| Подъемно-сдвижная фурнитура с автоматическим управлением HS-Master CONCEALED | скрытая интеграция электропривода в подъёмно-сдвижной портал |
| Подъемно-сдвижная фурнитура с автоматическим управлением HS-Master | видимая моторизация подъёмно-сдвижной системы GU-934 |
| Подъемно-сдвижная фурнитура с ручным управлением для створок весом до 300 кг | ручная HS-фурнитура для тяжёлых створок |
| Ограничитель скорости HS-SPEED Limiter | ограничение скорости ручной тяжёлой HS-створки |
05
Технический слой
Технические характеристики и исходные параметры
Преимущества и особенности системы:
- Соответствует самым высоким требованиям в отношении внешнего вида и дизайна.
- Подходит для использования в проектах с пониженной высотой прохода; соответствие актуальным требованиям доступности проверяется по проекту.
- Створки открываются до необходимой ширины.
- HS-Master поставляется со стандартным выключателем. Дополнительные компоненты безопасности такие как световой барьер, световой занавес или сенсорный радар доступны в виде опций.
- Система управляется:
- настенным переключателем / ключом
- радиопультом управления
- системой push & go (толкай и иди)
- поворотной ручкой
- Поставляется и собирается под заказ в соответствии с вашими пожеланиями.
- Каждый привод испытывается и проходит проверку до отправки клиенту.
- Безопасность, скорость и простота установки.
- Питание не подводится непосредственно к подвижной створке в предусмотренной конструкцией схеме.
- Применяется на створках из дерева и алюминия.
- Тихий ход привода.
Рекомендуемые области использования:
- Больницы
- Санатории и лечебницы
- Дома инвалидов
- Детские сады
- Отели
- Частный сектор
Технические характеристики:
|
Диапазон применения |
Вес створки [кг] |
Ширина створки [мм] |
Высота створки [мм] |
|
Схема A |
до 300 |
до 3300 |
до 2712 |
Точный артикул, профильная совместимость, монтажные размеры и актуальность конкретного исполнения подтверждаются по документации G-U и чертежам проектируемого элемента.
06
Вопросы по подбору
Частые вопросы
Чем CONCEALED отличается от обычного HS-Master?
Главное отличие — скрытая интеграция привода и передачи в профильную зону, что требует иной подготовки конструкции.
Можно ли добавить систему после изготовления двери?
Как правило, скрытая версия должна быть заложена до изготовления профилей; возможность дооснащения оценивается по чертежам.
Для каких материалов предназначена карточка?
В текущем техническом слое указаны деревянные и алюминиевые элементы; совместимость конкретной системы подтверждается отдельно.
Почему нужна проверка актуальности номенклатуры?
Конструкция относится к прежней линейке, поэтому поставку, замену и современный аналог необходимо сверить с G-U.
Что отправить для подбора аналога?
Чертежи профиля и портала, массу створки, фотографии узлов, требования к управлению и скрытому монтажу.
