G-U · Автоматизация HS-порталов

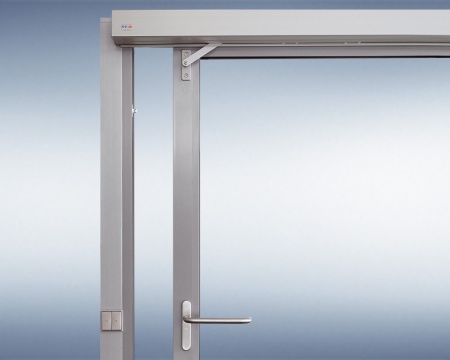

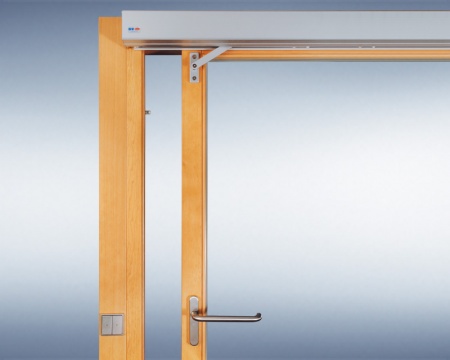

HS-Master — электропривод для подъёмно-сдвижной двери
HS-Master автоматизирует подъём, сдвиг и закрывание тяжёлой створки. Привод применяется совместно с подъёмно-сдвижной фурнитурой G-U и может дополняться устройствами защиты зоны движения.
01
Выбор решения
Когда решение подходит для проекта
Подходит
Рабочий сценарий
- нужно автоматическое открывание тяжёлого портала
- требуется управление кнопкой, ключом или радиоканалом
- проект предусматривает защиту зоны движения
Проверить
До включения в спецификацию
- совместимость существующей фурнитуры с HS-Master
- массу, ширину и высоту створки
- места установки датчиков и аварийное ручное управление
02
Конструкция и применение
Ключевые особенности системы
Полный цикл движения
Привод выполняет подъём, сдвиг и закрывание створки без передачи питания на подвижное полотно.
Защита пользователя
Система имеет контроль нагрузки и может дополняться световыми барьерами или завесами.
Ручной режим
При отключении питания дверь сохраняет возможность управления поворотной ручкой.
Дооснащение
Официальная текущая версия ориентирована на элементы с фурнитурой GU-934; совместимость проверяется по узлу.
03
Подбор и проектирование
Исходные параметры для точного подбора
| Параметр | Почему он важен |
|---|---|
| Система фурнитуры | Нужно подтвердить GU-934 и совместимое исполнение. |
| Масса и размеры створки | Определяют привод, механику и допустимую скорость. |
| Сценарий управления | Кнопка, ключ, радиопульт или интеграция в автоматику здания. |
| Защита зоны движения | Подбираются световые барьеры, завесы и логика остановки. |
| Электропитание и кабельные трассы | Закладываются до отделки и согласуются с проектом. |
04
Сравнение
Соседние решения G-U
| Решение | Главное отличие |
|---|---|
| Подъемно-сдвижная фурнитура с автоматическим управлением HS-Master | видимая моторизация подъёмно-сдвижной системы GU-934 |
| Подъемно-сдвижная фурнитура с автоматическим управлением HS-Master CONCEALED | скрытая интеграция электропривода в подъёмно-сдвижной портал |
| Подъемно-сдвижная фурнитура с ручным управлением для створок весом до 300 кг | ручная HS-фурнитура для тяжёлых створок |
| Ограничитель скорости HS-SPEED Limiter | ограничение скорости ручной тяжёлой HS-створки |
05
Технический слой
Технические характеристики и исходные параметры
Преимущества и особенности системы:
- Подъем, открывание и закрывание створки происходит благодаря приводу.
- HS-Master поставляется со стандартным выключателем. Дополнительные компоненты безопасности такие как световой барьер, световой занавес или сенсорный радар доступны в виде опций.
- Система управляется:
- настенным выключателем / ключом.
- радиопультом управления.
- функция push-and-go (толкни и иди) - за счет толкания створки.
- поворотной ручкой.
- Поставляется и собирается под заказ в соответствии с вашими пожеланиями.
- Каждый привод испытывается и проходит проверку до отправки клиенту.
- Безопасность, скорость и простая установка.
- Питание не подводится непосредственно к подвижной створке в предусмотренной конструкцией схеме.
- Применяется на створках из ПВХ, дерева и алюминия.
- Подъемно-сдвижная система GU-934 легко совместима с приводом HS-Master.
- Функция отключения по нагрузке подтверждена испытаниями DEKRA для предусмотренной производителем конфигурации.
- Тихий ход привода.
Рекомендуемые области использования:
- Больницы
- Санатории и лечебницы
- Дома инвалидов
- Детские сады
- Отели
- Частный сектор
Технические характеристики
|
Диапазон применения |
Вес створки [кг] |
Ширина створки [мм] |
Высота створки [мм] |
|
Схема A |
до 300 |
950 – 3300 |
1840 – 2765 |
|
Схема C |
до 300 |
950 – 3300 |
1840 – 2765 |
Точный артикул, профильная совместимость, монтажные размеры и актуальность конкретного исполнения подтверждаются по документации G-U и чертежам проектируемого элемента.
06
Вопросы по подбору
Частые вопросы
Можно ли установить HS-Master на существующую дверь?
Официально предусмотрено дооснащение совместимых элементов GU-934, но состояние фурнитуры и монтажные размеры нужно проверить на объекте.
Что произойдёт при отключении питания?
Створкой можно управлять штатной поворотной ручкой, если система смонтирована в предусмотренной конфигурации.
Нужны ли дополнительные датчики?
Для безопасной эксплуатации тяжёлой двери обычно проектируют световые барьеры или световую завесу по оценке риска.
Какие способы управления доступны?
Используют настенный выключатель, ключевой переключатель, радиоуправление и другие согласованные интерфейсы.
Какие данные нужны для расчёта?
Система фурнитуры, профиль, масса и размеры створки, схема портала, питание и требования к безопасности.
