G-U · Низкие пороги flatstep

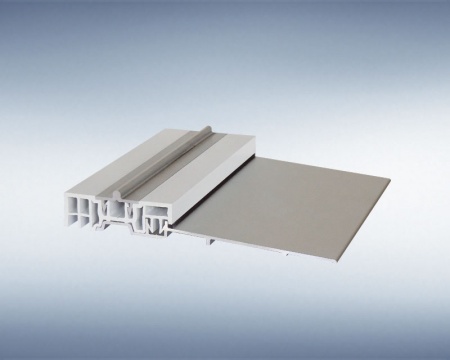

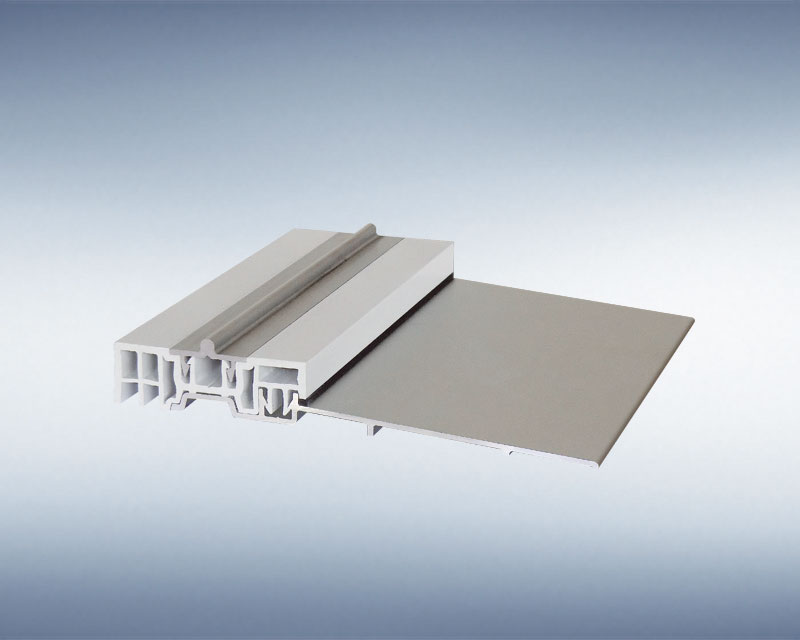

GU-flatstep — низкопрофильная линейка порогов для HS-порталов
Название GU-flatstep объединяет несколько низкопрофильных исполнений. Точный вариант — flatstep 164 или flatstep 222 — выбирают по толщине створки, расстоянию между полями и профильной системе.
01
Выбор решения
Когда решение подходит для проекта
Подходит
Рабочий сценарий
- нужен низкий порог подъёмно-сдвижной двери
- проект допускает один из вариантов flatstep
- важна аккуратная интеграция в чистовой пол
Проверить
До включения в спецификацию
- точное обозначение 164 или 222
- толщину створки и расстояние между полями
- монтажную высоту и водоотведение
02
Конструкция и применение
Ключевые особенности системы
Два основных исполнения
flatstep 164 рассчитан на створки 56/68 мм, flatstep 222 — на 88/90/92 мм.
Высота корпуса
Официальная линейка указывает 22 мм для 164 и 24 мм для 222.
Низкий проход
Малая высота помогает проектировать удобный переход, но не отменяет расчёт примыканий.
Точное наименование
Перед заказом обязательно фиксируется индекс исполнения, поскольку общая карточка не заменяет спецификацию.
03
Подбор и проектирование
Исходные параметры для точного подбора
| Параметр | Почему он важен |
|---|---|
| Индекс flatstep | Определяет геометрию корпуса и совместимые створки. |
| Толщина створки | Для 164 — 56/68 мм; для 222 — 88/90/92 мм. |
| Расстояние между полями | Сверяется по выбранному исполнению. |
| Уровень пола | Влияет на высоту прохода и гидроизоляцию. |
| Схема портала | Определяет набор рельсов, профилей и заглушек. |
04
Сравнение
Соседние решения G-U
| Решение | Главное отличие |
|---|---|
| Порог GU-flatstep | линейка низкопрофильных порогов 164/222 |
| Порог GU-timberstep 204 | низкий деревянный порог серии 204 для толстых створок |
| Порог GU-timberstep 164 | низкий деревянный порог серии 164 для створок 56/68 мм |
| Порог GU-threshold 47 | порог высотой 47 мм для створок 56/68 мм |
05
Технический слой
Технические характеристики и исходные параметры
Преимущества и особенности системы:
- Рельс в 5 мм, 10 мм или 15 мм изменяем по высоте в соответствии ваших пожеланий
- Снаружи полностью защищен от атмосферных воздействий благодаря алюминиевому профилю
- Благодаря малой высоте установки особенно подходит для использования в проектах с пониженной высотой прохода; соответствие актуальным требованиям доступности проверяется по проекту
Применение:
- Деревянные элементы:
Порог предлагает альтернативные решения для деревянных элементов с конструктивной высотой в 10 или 28 мм и для деревянных створок с толщиной от 56 до 68 мм
- ПВХ элементы:
Порог совместим со всеми стандартными профильными системами из ПВХ и с различными схемами расположения створки
Точный артикул, профильная совместимость, монтажные размеры и актуальность конкретного исполнения подтверждаются по документации G-U и чертежам проектируемого элемента.
06
Вопросы по подбору
Частые вопросы
Почему на карточке нет одного набора размеров?
GU-flatstep — это линейка. Для точной спецификации нужно выбрать исполнение 164 или 222.
Какая высота у flatstep?
У flatstep 164 официально указано 22 мм, у flatstep 222 — 24 мм.
Какие створки подходят для 164 и 222?
164 рассчитан на толщины 56/68 мм, 222 — на 88/90/92 мм для деревянных систем.
Является ли порог полностью безбарьерным?
Малая высота облегчает создание доступного прохода, но соответствие проектным требованиям определяется всем узлом пола и двери.
Что нужно указать в заказе?
Индекс порога, профиль, толщина створки, схема, длина, цвет рельса и узел примыкания.
