G-U · Порог 47 мм

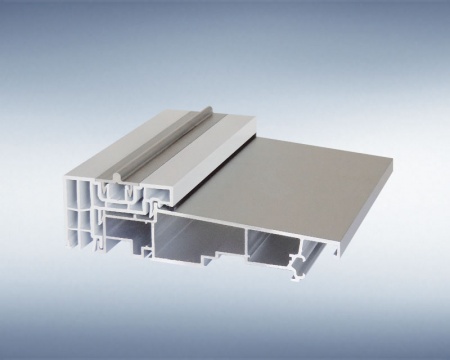

GU-threshold 47 — системный порог для створок 56 и 68 мм
GU-threshold 47 — порог конструктивной высотой 47 мм для подъёмно-сдвижных элементов. Для деревянных систем официально указаны створки толщиной 56 и 68 мм при расстоянии между створками 28 мм.
01
Выбор решения
Когда решение подходит для проекта
Подходит
Рабочий сценарий
- профильная система рассчитана на порог высотой 47 мм
- толщина деревянной створки составляет 56 или 68 мм
- нужен устойчивый системный узел с наружной защитой
Проверить
До включения в спецификацию
- совместимость с конкретным ПВХ или деревянным профилем
- высоту рельса и напольного покрытия
- дренаж и капельник наружной зоны
02
Конструкция и применение
Ключевые особенности системы
Конструктивная высота
Корпус порога имеет высоту 47 мм и требует согласования с полом и основанием.
Деревянные системы
Официальная текущая таблица указывает толщины створки 56 и 68 мм.
ПВХ-исполнения
Для ПВХ используются профильные варианты, которые проверяются по системодателю.
Комплектующие
Узел формируется из корпуса, рельса, промежуточных профилей, уплотнений и соединителей.
03
Подбор и проектирование
Исходные параметры для точного подбора
| Параметр | Почему он важен |
|---|---|
| Материал профиля | Определяет профильные адаптеры и комплект порога. |
| Толщина створки | Для дерева проверяются 56 или 68 мм. |
| Высота пола | Нужна для расчёта перепада и примыкания. |
| Схема портала | Определяет длины профилей и набор соединителей. |
| Водоотведение | Согласуются капельник, дренаж и гидроизоляция. |
04
Сравнение
Соседние решения G-U
| Решение | Главное отличие |
|---|---|
| Порог GU-threshold 47 | порог высотой 47 мм для створок 56/68 мм |
| Порог GU-timberstep 164 | низкий деревянный порог серии 164 для створок 56/68 мм |
| Порог GU-flatstep | линейка низкопрофильных порогов 164/222 |
| Пороги GU-thermostep | термоизолированная модульная линейка порогов HS |
05
Технический слой
Технические характеристики и исходные параметры
Преимущества и особенности системы:
- Рельс в 5 мм, 10 мм или 15 мм изменяем по высоте в соответствии ваших пожеланий
- Снаружи полностью защищен от атмосферных воздействий благодаря алюминиевому профилю
- Идентичные профили для деревянных и ПВХ дверей. Возможность опционально дополнить систему капельником.
Применение:
- Деревянные элементы:
Порог предлагает альтернативные решения для деревянных элементов с конструктивной высотой в 10 или 28 мм и для деревянных створок с толщиной 56 или 68 мм
- ПВХ элементы:
Порог совместим со всеми стандартными профильными системами из ПВХ и с различными схемами расположения створки
Точный артикул, профильная совместимость, монтажные размеры и актуальность конкретного исполнения подтверждаются по документации G-U и чертежам проектируемого элемента.
06
Вопросы по подбору
Частые вопросы
Почему порог называется threshold 47?
Число соответствует конструктивной высоте корпуса порога — 47 мм.
Какие толщины деревянной створки поддерживаются?
На официальной текущей странице указаны 56 и 68 мм.
Можно ли применить его на ПВХ-профиле?
Да, существуют профильные исполнения, но совместимость проверяется по конкретной системе ПВХ.
Что влияет на высоту прохода?
Корпус порога, рельс, монтажная отметка и толщина чистового напольного покрытия.
Какие чертежи нужны?
Разрез профиля, схема портала, узел пола и фасада, длина порога и расположение дренажа.
