Описание
G-U · Термоизолированный порог

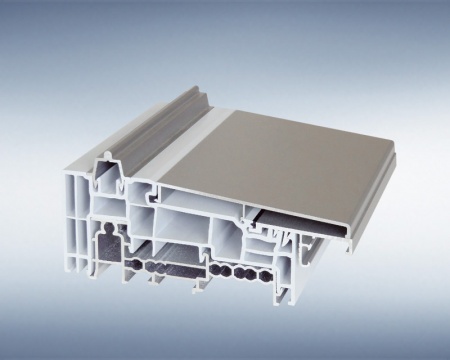

GU-thermostep — порог с термическим разделением для HS-дверей
GU-thermostep снижает теплопередачу в нижнем узле подъёмно-сдвижного портала. Модульная линейка включает варианты под разные толщины створок, расстояния между полями и профильные системы.
01
Выбор решения
Когда решение подходит для проекта
Подходит
Рабочий сценарий
- приоритетна теплоизоляция нижнего узла
- проектируется энергоэффективный подъёмно-сдвижной портал
- нужна модульная адаптация к профильной системе
Проверить
До включения в спецификацию
- точный индекс 164 или 204
- совместимость с профилем и толщиной створки
- непрерывность тепло- и гидроизоляционного контура
02
Конструкция и применение
Ключевые особенности системы
Терморазрыв
Конструкция прерывает прямой тепловой поток через нижний узел портала.
Модульная система
Корпус, защитные профили, рельсы и уплотнения подбираются под конкретную схему.
Варианты 164 и 204
Индекс определяет геометрию и диапазон толщин створки.
Проектирование узла
Расчёт теплотехники должен учитывать не только порог, но и пол, фасад и примыкания.
03
Подбор и проектирование
Исходные параметры для точного подбора
| Параметр | Почему он важен |
|---|---|
| Индекс thermostep | Определяет высоту корпуса, расстояние и толщины створки. |
| Профильная система | Для ПВХ используются специальные профильные исполнения. |
| Теплотехнические требования | Согласуются с проектом здания и климатической зоной. |
| Гидроизоляция и дренаж | Должны быть непрерывны по всей длине порога. |
| Чистовой пол | Определяет высоту прохода и доступность. |
04
Сравнение
Соседние решения G-U
| Решение | Главное отличие |
|---|---|
| Пороги GU-thermostep | термоизолированная модульная линейка порогов HS |
| Порог GU-timberstep 204 | низкий деревянный порог серии 204 для толстых створок |
| Порог GU-threshold 47 | порог высотой 47 мм для створок 56/68 мм |
| Порог GU-flatstep | линейка низкопрофильных порогов 164/222 |
05
Технический слой
Технические характеристики и исходные параметры
Преимущества и особенность системы:
- Направляющие шины с ходом 5, 10 и 15 мм с возможностью последующей замены.
- Внешняя сторона (уличная) полностью защищена алюминиевым профилем.
- Гибкая универсальность достигается за счет модульной системы: пороги, различные профили для защиты от непогоды и направляющие шины имеют замки-защелки.
- Одинаковый корпус для дверей из дерева и пластика. Присоединение уплотнения интегрировано в профиль для защиты от непогоды.
- Подходит для безбарьерного строительства в соответствии со стандартом DIN 18040
Области применения:
- Деревянные элементы:
Широкий ассортимент порогов для деревянных элементов с расстоянием от створки 10 и 22, 25, 28 мм и толщиной древесины от 56 до 92 мм, а также 110 мм в различных исполнениях и всех схемах.
- Пластмассовые элементы:
Возможность применения во всех стандартных пластиковых системах, в различных схемах.
Точный артикул, профильная совместимость, монтажные размеры и актуальность конкретного исполнения подтверждаются по документации G-U и чертежам проектируемого элемента.
06
Вопросы по подбору
Частые вопросы
Что даёт термическое разделение?
Оно уменьшает теплопередачу через нижний металлический узел и помогает повысить энергоэффективность портала.
Какие варианты thermostep существуют?
В текущей линейке представлены исполнения 164 и 204 с разной геометрией под створки и профильные системы.
Подходит ли порог для ПВХ?
Да, производитель предусматривает профильные исполнения для ПВХ, которые подбираются по конкретной системе.
Гарантирует ли один порог отсутствие промерзания?
Нет. Результат зависит от всего узла: основания, фасада, утепления, уплотнений и качества монтажа.
Что требуется для спецификации?
Разрез профиля, индекс системы, толщина створки, схема, длина, отметки пола и требования по теплотехнике.
