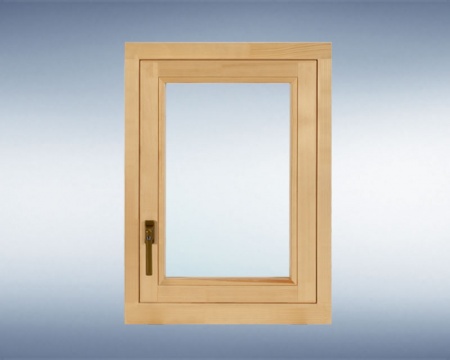

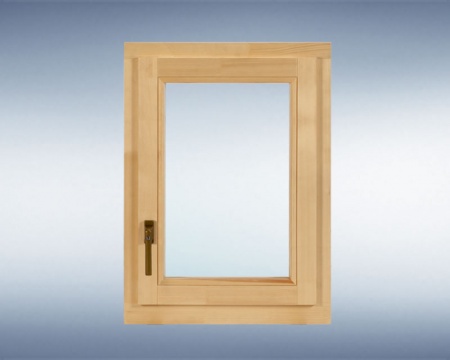

UNI-JET S-CONTURA / SCF — скрытая фурнитура для деревянных окон и балконных дверей
Скрытая петлевая группа убирает видимые опоры из закрытого окна и сохраняет чистую линию деревянного профиля. Карточка ATGR относится к S-CONTURA; для нового проекта исполнение сопоставляют с актуальной скрытой линейкой UNI-JET SCF и конкретным деревянным профилем.
Когда решение подходит для проекта
Рабочий сценарий
- требуется скрыть петли при закрытой створке
- деревянный профиль имеет подтверждённую совместимость
- нужны поворотный или поворотно-откидной режимы
До включения в спецификацию
- точное обозначение архивного или актуального исполнения
- зоны фрезеровки и несущую способность древесины
- массу, размеры, открывание и регулировочные зазоры
Ключевые особенности системы
Чистая архитектурная линия
При закрытом окне петлевая группа не формирует наружных накладок на раме.
Профильная привязка
Скрытая опора требует точного соответствия пазов, наплава и монтажных размеров.
Центральное запирание
Петлевая группа работает совместно с элементами UNI-JET и выбранными ответными планками.
Архив и актуальная линейка
S-CONTURA нельзя автоматически считать полностью взаимозаменяемой с современной SCF без проверки чертежей.
Исходные параметры для точного подбора
| Параметр | Почему он важен |
|---|---|
| Серия деревянного профиля | Определяет фрезеровку, положение паза и подкладки. |
| Масса и размеры створки | Проверяются по конкретной петлевой группе, а не по всей семье UNI-JET. |
| Тип открывания | Поворотное, поворотно-откидное, штульповое или другое исполнение меняет комплект. |
| Порода и усиление древесины | Влияют на удержание крепежа и долговечность узла. |
| Требования к безопасности | Определяют ответные планки и подтверждение полной оконной системы. |
Соседние решения G-U
| Решение | Главное отличие |
|---|---|
| Скрытая фурнитура для окон и балконных дверей из дерева | скрытая петлевая группа UNI-JET для деревянного профиля |
| Поворотно-откидная фурнитура для окон и балконных дверей из дерева | наружные UNI-JET M/S для дерева |
| Скрытая фурнитура для окон и балконных дверей из алюминия | скрытая группа для алюминия с 16-мм пазом |
| Поворотно-откидная фурнитура для окон и балконных дверей из ПВХ | наружная фурнитура UNI-JET для ПВХ |
Технические характеристики и исходные параметры
Красиво по форме - безгранично - многообразно!
- Благодаря своему UNI-версальному спектру применения фурнитура с центральным запиранием UNI-JET является основой для окон, балконных дверей и нестандартных светопрозрачных конструкций.
- Цапфа «Cleverle» компенсирует допуски зазора по фальцу – для облегчения эксплуатации фурнитуры.
- Цапфа «Cleverle», запатентованная концерном GU, реализована в стандартном грибовидном исполнении. Таким образом, уровень безопасности может быть выбран подбором соответствующих стопорных планок. Повышенная противовзломность может быть достигнута даже после установки окна.
- Регулировки в трех плоскостях, являющиеся в фурнитуре GU стандартными для нижней и верхней петлевых групп, компенсируют допуски при сборке и монтаже окна.
- Широкий ассортимент элементов петлевой группы для деревянных окон позволит всегда найти верное решение и, вследствие этого, детали фурнитуры могут быть оптимально интегрированы в окне.
- Петля ножниц оснащена встроенным тормозом створки, который предотвращает самопроизвольное захлопывание, например, при небольшом сквозняке. Опционально можно использовать нижнюю петлю с регулируемым тормозом створки.
- Для беспороговых балконных и террасных дверей существуют специальные петлевые группы, которые чрезвычайно просты в установке.
- Благодаря особому распределению нагрузки специальные фальцевые петли обеспечивают функционирование окна даже для мягких пород дерева, и логически дополняют программу группы компаний GU.
- Створки открываются до 100° и обеспечивают просмотр из окна на весь световой проём.
Точный артикул, совместимость с профильной системой, предельные размеры, нагрузки и монтажные параметры подтверждаются по актуальным документам G-U и рабочему чертежу конкретного элемента.
Частые вопросы
S-CONTURA и SCF — одно и то же?
Это обозначения разных поколений и исполнений. Для нового проекта совместимость и замена подтверждаются по актуальным чертежам G-U.
Видна ли фурнитура при закрытом окне?
Основные петлевые элементы скрыты в фальце; видимость отдельных деталей зависит от профиля и исполнения.
Можно ли установить систему в любое деревянное окно?
Нет. Нужны подходящий паз, наплав, зоны фрезеровки и достаточная прочность профиля.
Как определяется противовзломность?
По полной оконной системе: запиранию, ответным планкам, профилю, стеклу и подтверждённой конфигурации.
Что отправить для подбора?
Разрез профиля, размеры и массу створки, тип открывания, направление, породу дерева и требуемое исполнение безопасности.
Подберём решение и подготовим спецификацию
Отправьте профильную систему, чертёж, размеры и массу створки, положение оси или схему открывания, расчётные нагрузки и требования к эксплуатации. ATGR проверит совместимость и подготовит состав фурнитуры и дополнительных компонентов.
