G-U · Скрытая петлевая группа для алюминия
UNI-JET C-CONCEALED / CC — скрытая фурнитура для алюминиевых окон с 16-мм пазом
Скрытая фурнитура для алюминиевого профиля позволяет сохранить визуально чистую раму и совместить её с центральным запиранием UNI-JET. Карточка относится к C-CONCEALED; в актуальной программе G-U скрытая петлевая группа для алюминия обозначается UNI-JET CC.
01
Выбор решения
Когда решение подходит для проекта
Подходит
Рабочий сценарий
- алюминиевый профиль имеет 16-мм фурнитурный паз
- архитектура требует отсутствия видимых петель
- створка и профиль подтверждены для скрытой петлевой группы
Проверить
До включения в спецификацию
- профилезависимые подкладки и монтажные размеры
- различие архивного C-CONCEALED и актуального CC
- массу, ширину, высоту и допустимый угол
02
Конструкция и применение
Ключевые особенности системы
Скрытая интеграция
Петли размещаются в фальце и не нарушают внешний контур закрытого окна.
Подкладки под профиль
Совместимость обеспечивается не универсально, а профилезависимыми элементами и точными посадками.
Центральное запирание
Система работает с UNI-JET; класс безопасности подтверждается только для полной испытанной конфигурации.
Актуализация обозначения
Для нового объекта нужно сопоставить старое C-CONCEALED с текущей петлевой группой UNI-JET CC.
03
Подбор и проектирование
Исходные параметры для точного подбора
| Параметр | Почему он важен |
|---|---|
| Серия алюминиевого профиля | Определяет паз, подкладки, наплав и крепёж. |
| Масса и размеры | Сверяются с актуальным техническим листом конкретной петлевой группы. |
| Тип открывания | Поворотное, поворотно-откидное и другие схемы требуют разного комплекта. |
| Угол открывания | Проверяется вместе с откосами, фасадом и внутренними примыканиями. |
| Класс безопасности | Подтверждается для окна в сборе, а не отдельной петли. |
04
Сравнение
Соседние решения G-U
| Решение | Главное отличие |
|---|---|

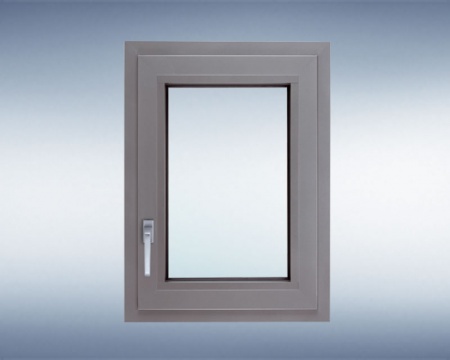

| Скрытая фурнитура для окон и балконных дверей из алюминия | скрытая UNI-JET для алюминия с 16-мм фурнитурным пазом |
| Поворотно-откидная фурнитура для окон и балконных дверей из алюминия | наружные UNI-JET C/D для алюминия |
| Скрытая фурнитура для окон и балконных дверей из дерева | скрытая группа для деревянного профиля |
| Системы для наружного монтажа JET AK8 | архивная наружная система JET AK8 |
05
Технический слой
Технические характеристики и исходные параметры
Преимущества и особенности UNI-JET C-CONCEALED:
- Никаких видимых элементов
- Установка петлевой группы без сверлильных и фрезерных работ
- Совместимость фурнитуры с профилем достигается благодаря профилезависимым подкладкам
- Установить окно может один человек! Створки навешиваются и снимаются без инструмента
- Идеально подходит для алюминиевых окон с 16-ти миллиметровым фурнитурным пазом
- Створки открываются до 100° и обеспечивают просмотр из окна на весь световой проём
- Оптимизация складских запасов: конструктив петлевой группы базируется на системе центрального запирания UNI-JET с саморегулируемой грибовидной цапфой «Cleverle»
Автоматическая цапфа «Cleverle» является гарантом надежной эксплуатации Вашего окна. Эта цапфа с автоматической юстировкой по оси компенсирует допуски зазора по фальцу - В архивной документации указана конфигурация до класса 2; актуальный класс подтверждается для полной оконной системы по действующим документам
- Регулировки в трех плоскостях, являющиеся в фурнитуре GU стандартными для нижней и верхней петлевых групп, компенсируют допуски при сборке и монтаже окна
- Типы открывания окон: поворотные, поворотно-откидные, откидно-поворотные, штульповые и откидные
|
Обозначение |
Фальцлюфт [мм] |
Положение фурнитурного паза [мм] |
Наплав створки [мм] |
Макс. вес створки [кг] |
Макс. ширина створки по фальцу [мм] |
Макс. высота створки по фальцу [мм] |
|
UNI-JET |
21 |
10/14, 14/18 |
9/13 |
130 |
1400 |
2800 |
Точный артикул, совместимость с профильной системой, предельные размеры, нагрузки и монтажные параметры подтверждаются по актуальным документам G-U и рабочему чертежу конкретного элемента.
06
Вопросы по подбору
Частые вопросы
Чем C-CONCEALED отличается от UNI-JET CC?
C-CONCEALED — обозначение в существующей карточке; CC относится к актуальной программе. Замена требует проверки профиля и монтажных чертежей.
Нужна ли фрезеровка профиля?
Способ обработки зависит от конкретной системы и профилезависимых подкладок; универсального ответа без разреза профиля нет.
Можно ли подтвердить RC-класс по одной карточке?
Нет. Класс относится к испытанной конструкции окна с запиранием, ответными планками, профилем и заполнением.
Какой угол открывания возможен?
Он зависит от исполнения петлевой группы, размеров и примыканий; проверяется по актуальному техническому листу.
Какие данные нужны для подбора?
Разрез профиля, положение 16-мм паза, масса и габариты, тип открывания, направление и требования к безопасности.
Подбор для проекта
Подберём решение и подготовим спецификацию
Отправьте профильную систему, чертёж, размеры и массу створки, положение оси или схему открывания, расчётные нагрузки и требования к эксплуатации. ATGR проверит совместимость и подготовит состав фурнитуры и дополнительных компонентов.
