G-U · Архивная наружная система

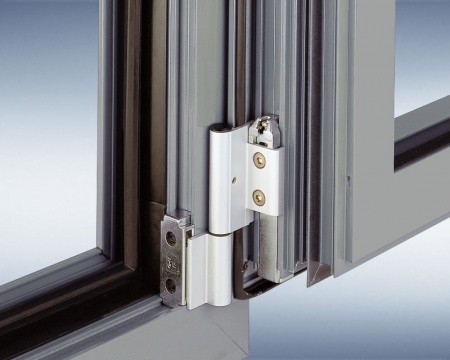

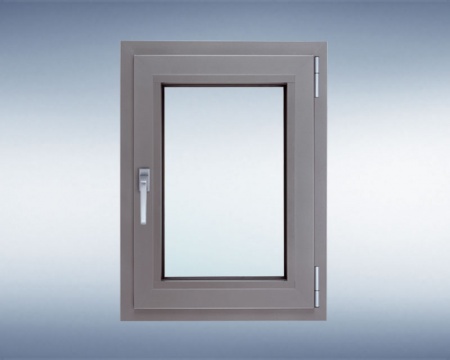

JET AK8 — наружная поворотно-откидная фурнитура для алюминиевых окон
JET AK8 — прежнее поколение наружной фурнитуры для алюминиевых окон и балконных дверей. Карточка сохраняется для идентификации установленной системы, ремонта и подбора замены; для нового объекта применимость подтверждается по профилю и актуальной номенклатуре G-U.
01
Выбор решения
Когда решение подходит для проекта
Подходит
Рабочий сценарий
- нужно идентифицировать или обслужить существующее окно JET AK8
- требуется подобрать совместимую замену по старым размерам
- профиль и старая спецификация доступны для сверки
Проверить
До включения в спецификацию
- наличие оригинальной маркировки и чертежей
- совместимость старых посадок с актуальной системой
- состояние профиля, креплений и несущих деталей
02
Конструкция и применение
Ключевые особенности системы
Архивная система
JET AK8 нельзя выдавать за актуальную серийную линейку без проверки текущего каталога.
Идентификация
Для ремонта нужны фотографии маркировки, размеры пазов и существующих деталей.
Нагрузочные варианты
Старая карточка содержит исполнения AK8 и AK8-130; предел относится к конкретной конфигурации.
Замена
Переход на UNI-JET или ALU-JET может потребовать изменения крепления, запирания и профиля.
03
Подбор и проектирование
Исходные параметры для точного подбора
| Параметр | Почему он важен |
|---|---|
| Маркировка деталей | Помогает отличить AK8 от соседних поколений и вариантов. |
| Размеры пазов и наплава | Нужны для оценки возможности установки старой или новой петлевой группы. |
| Масса и размеры створки | Проверяются заново, особенно после замены стеклопакета. |
| Состояние профиля | Важно для повторного использования крепёжных зон. |
| Цель работ | Ремонт, частичная замена или полная модернизация требуют разного решения. |
04
Сравнение
Соседние решения G-U
| Решение | Главное отличие |
|---|---|
| Системы для наружного монтажа JET AK8 | идентификация, ремонт и замена архивной наружной системы JET AK8 |
| Поворотно-откидная фурнитура для окон и балконных дверей из алюминия | актуальная наружная UNI-JET C/D для 16-мм паза |
| Скрытая фурнитура для окон и балконных дверей из алюминия | актуальная скрытая UNI-JET CC |
| Фурнитура для поворотных окон | специальные поворотные петли для фасадных створок |
05
Технический слой
Технические характеристики и исходные параметры
Характеристики и преимущества поворотно-откидной фурнитуры Jet AK 8:
- В архивной документации JET AK 8 указано соответствие требованиям RAL для предусмотренной конфигурации; актуальность подтверждается отдельно.
- Стильный внешний вид опор и ножниц, заподлицо с перекрытием створки.
- Зажимная фиксация всех несущих деталей, сверления не требуется.

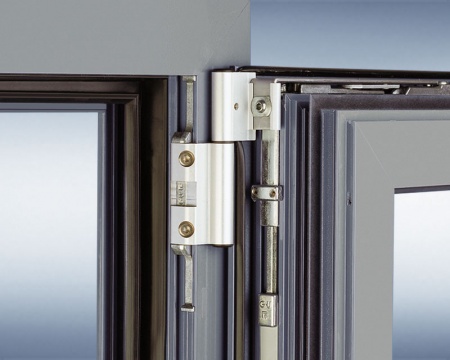

- Опоры с горизонтальной и вертикальной регулировкой.
- Ручка с вилочным приводом или фрезеруемая передача с блокиратором некорректного открывания.
- Применимо как на левом, так и на правом открывании.
- Комплектующие поставляются готовые к установке.
- Оптимальная антикоррозионная защита благодаря покрытию ferGUard*серебро
Область применения поворотно-откидной и поворотной фурнитуры JET:
- Одностворчатые окна и балконные двери
- двухстворчатые безимпостные окна и балконные двери
- одностворчатые запираемые балконные двери
- двухстворчатые запираемые безимпостные балконные двери
Фурнитура JET AK 8 идеально подходит для алюминиевых окон и балконных дверей. JET AK 8 разработана для окон и балконных дверей с - фальцевым зазором 21 mm - европазом 15 x 20 мм на створке - рамным пазом 12 x 15, 14 x 18 или 10 x 14 мм
Технические характеристики
|
Обозначение |
Размер камеры |
Наплыв створки |
Макс. вес створки |
Макс. ширина |
Макс. высота |
|
JET AK8 |
21 |
22 |
80 |
1700 |
2400 |
|
JET AK8-130 |
21 |
22 |
130 |
1700 |
2400 |
Точный артикул, совместимость с профильной системой, предельные размеры, нагрузки и монтажные параметры подтверждаются по актуальным документам G-U и рабочему чертежу конкретного элемента.
06
Вопросы по подбору
Частые вопросы
JET AK8 ещё является текущей системой G-U?
Карточка относится к прежнему поколению. Актуальность деталей и возможную замену нужно подтверждать по маркировке и текущему каталогу.
Можно ли заменить AK8 на UNI-JET без переделки?
Не всегда. Отличаются посадки, крепление, паз, наплав и центральное запирание.
Что означает AK8-130?
В старом техническом слое это усиленное исполнение до 130 кг; применять предел можно только после точной идентификации комплекта.
Можно ли использовать бывшие крепёжные отверстия?
Только после оценки состояния профиля и соответствия новой петлевой группы; решение принимает проектировщик или изготовитель окна.
Что прислать для подбора замены?
Фото маркировки и узлов, разрез профиля, размеры пазов, габариты и массу створки, направление открывания и перечень неисправностей.
