G-U · Поворотные фасадные окна
Фурнитура G-U для поворотных окон — скрытые и наружные петли для тяжёлых створок
Поворотная фасадная створка требует согласования петлевой группы, положения оси, массы и габаритов элемента. В линейке проектных решений G-U предусмотрены скрытые петли разных классов и петли из нержавеющей стали для специальных фасадных окон.
01
Выбор решения
Когда решение подходит для проекта
Подходит
Рабочий сценарий
- проектируется высокая или тяжёлая поворотная створка
- нужна скрытая петлевая группа для чистой линии фасада
- требуется наружная петля из нержавеющей стали с большим углом
Проверить
До включения в спецификацию
- положение вертикальной оси и направление открывания
- несущую способность профиля и крепёжных зон
- ограничение хода, удержание и безопасное обслуживание
02
Конструкция и применение
Ключевые особенности системы

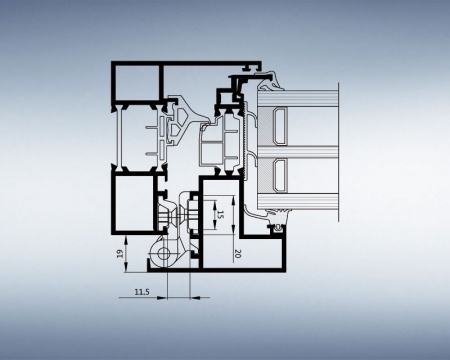

Скрытые петли
Малая и большая скрытые группы позволяют убрать видимые опоры, но требуют точной геометрии профиля.
Нержавеющая петля
Наружное исполнение выбирают для специальных фасадных задач и увеличенного угла открывания.
Тяжёлая створка
Предельная масса относится к конкретной петлевой группе и не переносится автоматически на любой профиль.
Проектный расчёт
Для высокой створки проверяют изгиб профиля, крепления, ветровую нагрузку и доступ к обслуживанию.
03
Подбор и проектирование
Исходные параметры для точного подбора
| Параметр | Почему он важен |
|---|---|
| Масса и центр тяжести | Определяют нагрузку на петли и крепёж, особенно при вынесенной оси. |
| Высота и ширина створки | Сверяются с диапазоном конкретной скрытой или наружной петли. |
| Профильная система | Должна иметь подтверждённые зоны крепления и допустимые деформации. |
| Угол открывания | Влияет на ограничитель, примыкания фасада и безопасность эксплуатации. |
| Режим обслуживания | Нужно предусмотреть доступ к регулировке и безопасное удержание створки. |
04
Сравнение
Соседние решения G-U
| Решение | Главное отличие |
|---|---|
| Фурнитура для поворотных окон | поворотные фасадные створки на скрытых или наружных петлях |
| Параллельно-выставляемая фурнитура | параллельный вынос без поворота створки |
| Фурнитура для верхнеподвесных створок | верхнеподвесное открывание наружу |
| Индивидуальные конструкции | индивидуальная конструкция при выходе за стандартный диапазон |
05
Технический слой
Технические характеристики и исходные параметры
Возможные конструкции/конструктивные решения для поворотных окон
|
Обозначение |
скрытая |
скрытая |
Поворотная петля из нержавеющей стали |
|
Вес створки |
120 |
350 |
200 |
|
Высота створки |
350 |
425 |
430 |
|
Ширина створки |
350 |
350 |
450 |
|
Высота створки |
2500 |
3500 |
2800 |
|
Ширина створки |
1000 |
1600 |
1400 |
|
Ширина открывания |
95 |
95 |
180 |
Точный артикул, совместимость с профильной системой, предельные размеры, нагрузки и монтажные параметры подтверждаются по актуальным документам G-U и рабочему чертежу конкретного элемента.
06
Вопросы по подбору
Частые вопросы
Можно ли применять предел 350 кг для любой поворотной створки?
Нет. Он относится к конкретной большой скрытой петле; профиль, крепёж и геометрия должны быть рассчитаны отдельно.
Чем скрытая петля отличается от петли из нержавеющей стали?
Скрытая группа не видна при закрытом окне и обычно ограничена меньшим углом; наружная нержавеющая петля допускает другую кинематику и визуально остаётся в фасаде.
Нужно ли ограничивать угол открывания?
Да, ограничитель защищает петли, профиль, стекло и соседние элементы фасада от перегрузки.
Можно ли автоматизировать такую створку?
Только после отдельного проектирования привода и проверки момента, скорости, удержания и аварийного режима.
Что отправить ATGR?
Разрез профиля, чертёж створки, массу и центр тяжести, направление, угол, ветровую нагрузку и требования к внешнему виду.
