Описание
G-U · Верхнеподвесные створки

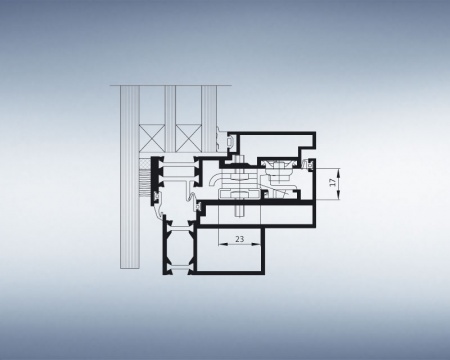

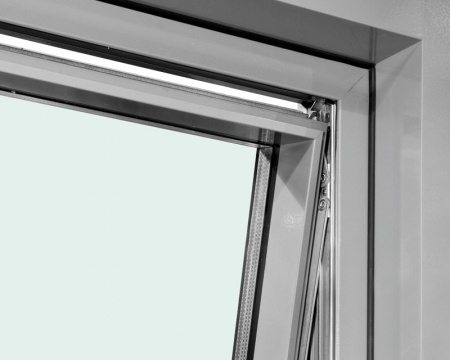

Верхнеподвесные ножницы G-U SKS — наружное открывание фасадной створки
Верхнеподвесные ножницы G-U обеспечивают наружное открывание створки с опусканием верхней части по заданной кинематике. Серия SKS выбирается по массе, высоте, ширине и требуемому углу открывания.
01
Выбор решения
Когда решение подходит для проекта
Подходит
Рабочий сценарий
- нужно наружное открывание без занятия пространства внутри
- требуется сохранить однородный фасад при проветривании
- геометрия створки попадает в диапазон одной из серий SKS
Проверить
До включения в спецификацию
- массу, размеры и число ножниц
- ветровое воздействие на открытую створку
- ограничение, привод и безопасное удержание
02
Конструкция и применение
Ключевые особенности системы
Наружная кинематика
Створка выходит наружу и слегка смещается вниз, освобождая вентиляционный проём.
Диапазон SKS
Разные ножницы рассчитаны на разные массы, минимальные высоты и углы.
Ручное и приводное управление
Способ открывания влияет на ход, точки приложения усилия и состав крепежа.
Фасадная безопасность
Нужно проверить удержание створки, ветровые нагрузки и требования к защите от падения.
03
Подбор и проектирование
Исходные параметры для точного подбора
| Параметр | Почему он важен |
|---|---|
| Серия ножниц SKS | Подбирается по таблице массы, высоты, ширины и угла. |
| Масса створки | Включает стеклопакет, профиль, заполнение и всю установленную фурнитуру. |
| Высота установки | Определяет ветровую нагрузку и доступность ручного управления. |
| Требуемый угол | Влияет на вентиляционное сечение и свободное пространство снаружи. |
| Привод и запирание | Согласуются с ножницами, количеством точек и системой автоматики. |
04
Сравнение
Соседние решения G-U
| Решение | Главное отличие |
|---|---|
| Фурнитура для верхнеподвесных створок | верхнеподвесное наружное открывание на ножницах SKS |
| Параллельно-выставляемая фурнитура | равномерный параллельный вынос по периметру |
| Фурнитура для поворотных окон | поворотная створка на вертикальной оси |
| Индивидуальные конструкции | нестандартная проектная кинематика |
05
Технический слой
Технические характеристики и исходные параметры
Возможные конструкции/конструктивные решения для верхнеподвесных окон:
|
Верхнеподвесные ножницы |
SKS40 |
SKS50 |
SKS65 |
SKS65H |
SKS100 |
SKS100H |
SKS180 |
|
Вес створки |
40 |
50 |
65 |
100 |
100 |
100 |
180 |
|
Высота створки |
276 |
640 |
800 |
600 |
1100 |
1500 |
2000 |
|
Ширина створки |
450 |
450 |
450 |
450 |
520 |
520 |
520 |
|
Высота створки |
640 |
800 |
1100 |
1100 |
1500 |
2000 |
2500 |
|
Ширина створки |
2500 |
2500 |
2500 |
2500 |
2500 |
2500 |
2500 |
|
Ширина открывания |
50 |
50 |
50 |
30 |
45 |
20 |
20 |
Точный артикул, совместимость с профильной системой, предельные размеры, нагрузки и монтажные параметры подтверждаются по актуальным документам G-U и рабочему чертежу конкретного элемента.
06
Вопросы по подбору
Частые вопросы
Как выбрать между SKS40, SKS65 и SKS180?
По массе, минимальной высоте створки, требуемому углу и способу открывания; обозначение серии само по себе недостаточно.
Почему угол открывания различается?
Геометрия ножниц оптимизирована под разные размеры и нагрузки, поэтому допустимый угол зависит от серии.
Можно ли ставить ножницы на ПВХ?
Официальная фасадная программа предусматривает дерево, ПВХ и алюминий, но крепёж должен быть подтверждён для конкретного профиля.
Нужны ли дополнительные страховочные элементы?
Их необходимость определяется фасадной системой, высотой здания, требованиями к защите от падения и проектом.
Какие исходные данные нужны?
Профиль, чертёж створки, масса, габариты, высота установки, угол, ручное или моторное управление и ветровая нагрузка.
