G-U · Фасадное проветривание

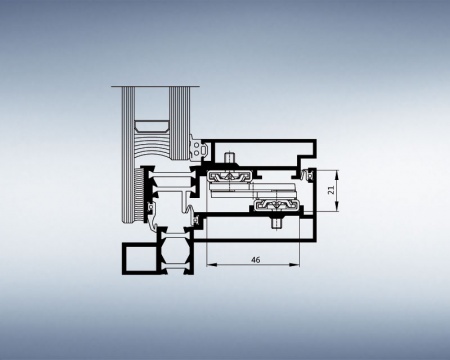

Параллельно-выставляемая фурнитура G-U — равномерный вынос створки из плоскости фасада
Параллельно-выставляемая фурнитура сохраняет створку параллельной фасаду при открывании и формирует равномерный вентиляционный зазор по периметру. Решение подбирают по серии ножниц PAS, массе и габаритам створки, профилю и способу управления.
01
Выбор решения
Когда решение подходит для проекта
Подходит
Рабочий сценарий
- нужен равномерный вентиляционный зазор без поворота створки внутрь
- важно сохранить однородный рисунок стеклянного фасада
- система проектируется совместно с приводом и запиранием
Проверить
До включения в спецификацию
- точную серию PAS по массе и размерам створки
- ветровую нагрузку, удержание и защиту от выпадения
- размещение приводов, кабелей и точек запирания
02
Конструкция и применение
Ключевые особенности системы
Параллельное открывание

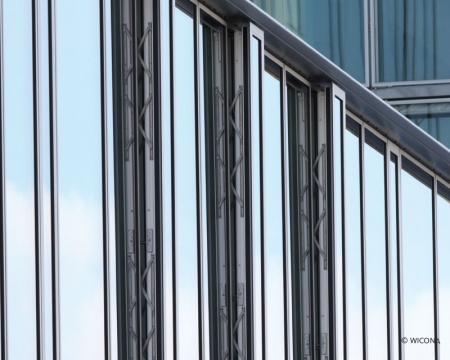

Створка выходит из плоскости фасада без изменения ориентации, поэтому открытый элемент меньше нарушает геометрию фасада.
Ножницы PAS
В существующем техническом слое перечислены PAS350, PAS450, PAS670, PAS930 и PAS1135 с разными диапазонами.
Естественная вентиляция
Равномерный зазор позволяет организовать воздухообмен; требуемое сечение подтверждается расчётом вентиляции.
Комплексная система
Ножницы, привод, запирание, профиль и ограничение хода рассматриваются как единый проектный узел.
03
Подбор и проектирование
Исходные параметры для точного подбора
| Параметр | Почему он важен |
|---|---|
| Масса готовой створки | Определяет допустимую серию ножниц и количество опорных элементов. |
| Ширина и высота створки | Проверяются по рабочему диапазону выбранной PAS-серии. |
| Материал и серия профиля | Влияют на крепление, подкладки, зазоры и передачу нагрузки. |
| Ручное или приводное открывание | Определяет допустимый ход и состав привода. |
| Ветровая нагрузка | Критична для фасадной створки и должна быть рассчитана для конкретной высоты здания. |
04
Сравнение
Соседние решения G-U
| Решение | Главное отличие |
|---|---|
| Параллельно-выставляемая фурнитура | равномерный параллельный вынос створки для фасадного проветривания |
| Фурнитура для верхнеподвесных створок | верхнеподвесная створка с наружным поворотом и заданным углом |
| Фурнитура для поворотных окон | поворотная фасадная створка на специальных петлях |
| Индивидуальные конструкции | индивидуальное решение для нестандартной геометрии или нагрузки |
05
Технический слой
Технические характеристики и исходные параметры
Возможные конструкции/конструктивные решения параллельно-выставляемых окон:
|
Обозначение |
PAS350 |
PAS450 |
PAS670 |
PAS930 |
PAS1135 |
|
Вес створки |
100 |
100 |
200 |
200 |
200 |
|
Высота створки |
350 |
450 |
670 |
930 |
1400 |
|
Ширина створки |
350 |
450 |
670 |
930 |
1400 |
|
Высота створки |
750 |
1000 |
1500 |
2000 |
2100 |
|
Ширина створки |
2000 |
2000 |
2000 |
2000 |
2000 |
|
Ширина открывания вручную |
150 |
180 |
150 |
180 |
180 |
|
Ширина открывания |
180 |
250 |
180 |
250 |
250 |
|
По запросу возможно изготовление створок большего веса |
|||||
Точный артикул, совместимость с профильной системой, предельные размеры, нагрузки и монтажные параметры подтверждаются по актуальным документам G-U и рабочему чертежу конкретного элемента.
06
Вопросы по подбору
Частые вопросы
Чем параллельно-выставляемое окно отличается от обычного откидного?
Створка не наклоняется относительно рамы, а отходит параллельно фасаду, формируя вентиляционный зазор по периметру.
Как выбирается серия PAS?
По массе, минимальным и максимальным размерам створки, требуемому ходу и способу управления.
Можно ли автоматизировать открывание?
Да, но привод, число точек приложения усилия и синхронизация подбираются по геометрии и массе створки.
Подходит ли решение для высотных фасадов?
Применение возможно только после проверки ветровой нагрузки, крепления, удержания створки и требований фасадной системы.
Какие данные нужны для спецификации?
Чертёж створки и профиля, масса, габариты, высота установки, расчётная ветровая нагрузка, требуемый ход и схема управления.
