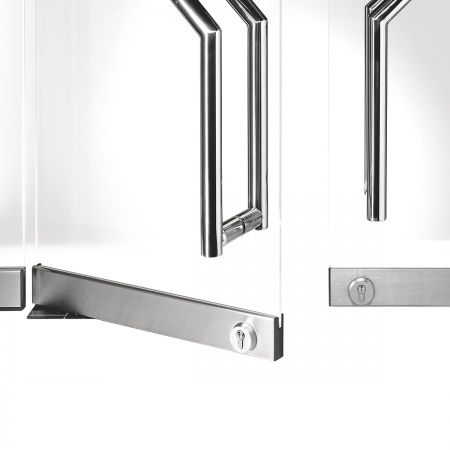

dormakaba TP/TA · Шины для стеклянных дверей
TP/TA — дверные шины для тяжёлого стеклянного полотна и защищённой нижней кромки
Шины TP/TA охватывают верхнюю или нижнюю кромку цельностеклянной двери и позволяют собрать широкий тяжёлый дверной элемент без массивной рамы. Они согласованы по дизайну с угловыми фитингами dormakaba, защищают стекло, улучшают уплотнение и могут включать замок под профильный цилиндр.
01
Выбор по задаче
Зачем стеклянной двери сплошная шина
Подходит
Когда система подходит
- широкое или тяжёлое цельностеклянное полотно
- необходимость защитить нижнюю кромку стекла
- проект с напольным доводчиком и осевым вращением
- требование встроить замок и профильный цилиндр
Проверить
Что проверить до заказа
- толщину и массу стекла
- длину шины, толщину стекла и состояние его кромок
- ось напольного доводчика или петли
- замок, цилиндр, ответную часть и уплотнения
02
Конструкция и работа
Какие функции объединяет TP/TA
Зажим стекла
Распределяет нагрузку по широкой зоне и исключает точечную передачу усилий.
Защита кромки
Закрывает наиболее уязвимую нижнюю или верхнюю часть полотна.
Соединение с осью
Связывает дверь с напольным доводчиком или верхней опорой.
Встроенный замок
Может быть подготовлен под профильный цилиндр и защитную розетку.
Регулировка двери
Конструкция позволяет корректировать положение полотна после установки.
Единая отделка
Подбирается в одном исполнении с угловыми фитингами и ручками.
03
Данные для расчёта
Какие параметры нужны для комплектации шин TP/TA
| Исходные данные | Почему это важно |
|---|---|
| Стекло | Толщина, ширина, высота, масса и тип безопасного стекла. |
| Шина | Верхняя или нижняя, длина, отделка и наличие замка. |
| Поворотный узел | Модель напольного доводчика, ось и верхняя опора. |
| Запирание | Цилиндр, направление ригеля, ответная планка и режим двери. |
| Примыкания | Уплотнение, чистый пол и зазоры между полотном и боковыми панелями. |
04
Сравнение решений
Дверная шина или компактный фитинг
Лёгкое полотно
Universal Light — экономичная модульная фурнитура для стандартной маятниковой двери.
Открыть карточку →Стандартная система
UNIVERSAL Easy — комплект фитингов для типовой цельностеклянной двери.
Открыть карточку →Интерьерная перегородка
UNIQUIN — профильная система стены с распашными и раздвижными дверями.
Открыть карточку →05
Технические данные
Что подтверждает официальная программа TP/TA
Важно: Точные длины, допустимая толщина и масса стекла определяются выбранной шиной, осью и напольным доводчиком. Зажимное крепление TP/TA не требует отверстий или вырезов под саму шину.
| Параметр | Значение или правило подбора |
|---|---|
| Применение | двери и боковые панели из закалённого безопасного стекла |
| Основная задача | защита кромки, уплотнение и создание широких тяжёлых дверей |
| Замки | встроенные варианты под профильный цилиндр с защитной розеткой |
| Совместимость | дизайн и размеры согласованы с угловыми фитингами dormakaba |
| Монтаж | зажимное крепление шины не требует отверстий или вырезов в стекле; подготовка может понадобиться только для других элементов дверного узла |
06
Практические вопросы
Вопросы о дверных шинах TP/TA
Можно ли поставить шину на уже готовое стекло?
Да, если толщина, размеры и состояние кромки стекла соответствуют системе. Зажимное крепление TP/TA не требует отверстий или вырезов под саму шину; другие элементы дверного узла проверяются отдельно.
Зачем шина на нижней кромке?
Она защищает стекло, распределяет нагрузку и соединяет полотно с напольным доводчиком или осью.
Можно ли встроить замок?
Да, предусмотрены шины с замком под профильный цилиндр и защитной розеткой.
Подходит ли TP/TA для очень широкой двери?
Система рассчитана на тяжёлые и широкие полотна, но допустимые размеры проверяются по конкретному комплекту.
Какие данные передать для подбора?
Размеры и массу стекла, толщину, модель доводчика, ось, направление двери, замок и отделку.
