dormakaba UNIVERSAL Easy · Фитинги для стекла

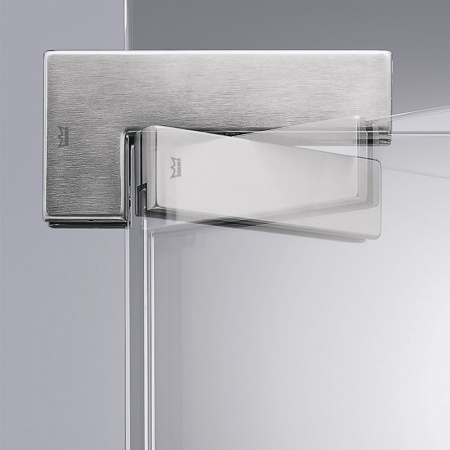

UNIVERSAL Easy — комплект фитингов для стандартной цельностеклянной двери
Название UNIVERSAL Easy сохранено в каталоге ATGR. В актуальной программе dormakaba подтверждается семейство UNIVERSAL для маятниковых и односторонних стеклянных дверей; точный состав исполнения Easy и подготовку стекла следует подтверждать по документации конкретной поставки.
01
Выбор по задаче
Для каких узлов подходит конфигурация UNIVERSAL Easy
Подходит
Когда система подходит
- стандартная маятниковая цельностеклянная дверь
- полотно до 100 кг и до 1100 мм по данным карточки ATGR
- стекло 10 или 12 мм
- нужна проверенная геометрия накладных фитингов
Проверить
Что проверить до заказа
- актуальность артикула и состава исполнения Easy
- совпадение подготовки стекла с выбранными фитингами
- совместимость с напольным доводчиком и верхней опорой
- тип стекла, отделку и наличие замка
02
Конструкция и работа
Как собрать совместимый дверной комплект
Нижний фитинг
Соединяет полотно с осью напольного доводчика.
Верхний фитинг
Передаёт нагрузку на верхнюю опору или фрамугу.
Угловые элементы
Формируют соединения с боковыми и верхними стеклянными панелями.
Замок
Подбирается по направлению запирания и ответной части.
Декоративные крышки
Определяют видимую отделку и должны быть одного исполнения.
Подготовка стекла
Выполняется только по чертежам точного набора фитингов.
03
Данные для расчёта
Что нужно сопоставить перед заказом UNIVERSAL Easy
| Исходные данные | Почему это важно |
|---|---|
| Артикулы | Точный перечень фитингов и доступность исполнения у поставщика. |
| Полотно | Размеры, масса и толщина закалённого стекла. |
| Ось | Напольный доводчик, шпиндель и верхняя опора. |
| Конструкция | Одинарная или двойная дверь, фрамуга и боковые панели. |
| Запирание | Замок, ответная часть, цилиндр и режим эксплуатации. |
04
Сравнение решений
UNIVERSAL Easy и другие способы собрать стеклянную дверь
Лёгкая серия
Universal Light — опубликованные пределы 100 кг и 1100 мм.
Открыть карточку →Дверные шины
TP/TA — для широких и тяжёлых полотен с защитой кромки.
Открыть карточку →Текущая система
UNIQUIN — профильная интерьерная стена с согласованными дверными компонентами.
Открыть карточку →05
Технические данные
Какие параметры можно использовать для предварительного расчёта
Важно: Название Easy не найдено как отдельная текущая международная страница; параметры ниже основаны на карточке ATGR и сверяются с актуальным семейством UNIVERSAL перед заказом.
| Параметр | Значение или правило подбора |
|---|---|
| Максимальная масса створки | 100 кг по данным карточки ATGR |
| Максимальная ширина створки | 1100 мм по данным карточки ATGR |
| Толщина стекла | 10 или 12 мм |
| Материал крышек | нержавеющая сталь в матовом или полированном исполнении по карточке ATGR |
| Текущая база | семейство dormakaba UNIVERSAL для конструкций из закалённого стекла |
06
Практические вопросы
Вопросы о UNIVERSAL Easy
Эта модель остаётся в актуальной программе?
Семейство UNIVERSAL представлено производителем, но точное исполнение Easy нужно подтвердить по артикулу и документации поставки.
Можно ли заказать стекло заранее?
Нет, сначала фиксируют точные фитинги и получают карту вырезов и отверстий.
Чем отличается от Universal Light?
Это близкие по назначению решения, но подготовка стекла и состав фитингов не должны смешиваться без подтверждения.
Подходит ли для двери 100 кг?
Карточка ATGR указывает предел 100 кг, однако итог зависит от ширины, оси и конкретных артикулов.
Что прислать для проверки?
Старую спецификацию или фото маркировки, чертёж стекла, размеры двери, доводчик и требуемую отделку.
