EA Patch Fittings подходит
Если нужна аккуратная однонаправленная стеклянная дверь стандартного размера
- дверь в обычной дверной коробке
- дверь в цельностеклянной перегородке
- створки 8/10/12 мм
- интерьеры, где важен небольшой размер fitting
Описание

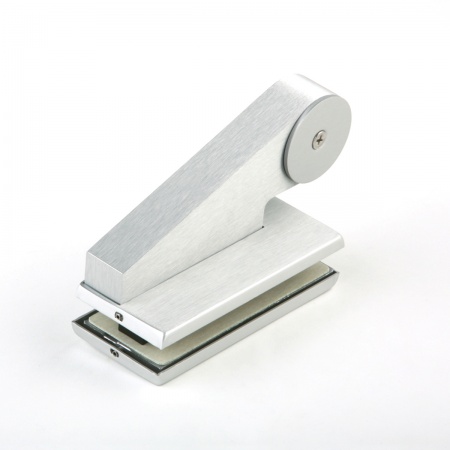

dormakaba · компактные накладные фитинги
EA — тонкие patch fittings для стеклянных дверей одностороннего открывания
Компактная система dormakaba для single-action стеклянных дверей в коробке или цельностеклянной перегородке. EA отличается небольшими корпусами и подходит для типовых толщин 8, 10 и 12 мм.
Стекло8 / 10 / 12 ммс соответствующими прокладками
В коробкедо 90 кгдо 1000 мм
В стекледо 100 кгдо 1100 мм
Открываниедо 180°single-action
01
Выбор системы
Когда компактные EA удобнее более крупной системы Universal
Сравните альтернативы
Если требуется больше вариантов дверной схемы
- для double-action и сложных стеклянных сборок — Universal
- для тяжёлых створок — MUNDUS
- для point-fixed дизайна — MANET Compact/Concept
- для anti-pinch зоны петель — BEYOND
02
Конструкция и функция
Как EA решает типовую задачу single-action стеклянной двери
Корпуса фитингов меньше визуально нагружают стекло.
Есть угловые fitting для двери, установленной в дверной коробке.
Отдельная конфигурация для цельностеклянной assembly.
Базовая система адаптируется под 8/10/12 мм стекло.
Доступна согласованная линейка замков.
Конструкция допускает широкий угол открывания.
03
Подбор и проектирование
Какие параметры определяют конкретные EA fittings
| Что нужно знать | Почему это влияет на систему |
|---|---|
| Тип установки | В коробке или в toughened-glass assembly. |
| Толщина | 8, 10 или 12 мм. |
| Масса | До 90 кг в коробке либо до 100 кг в стеклянной сборке. |
| Ширина | До 1000 или 1100 мм соответственно. |
| Открывание | Single-action, до 180°. |
| Замок | Выбирается из совместимой серии до подготовки стекла. |
!
До заказа стекла
Все отверстия, вырезы, оси и точки крепления согласовываются до закалки. После изготовления закалённое стекло нельзя безопасно дорабатывать как обычный лист.
04
Сравнение
EA Patch Fittings и соседние решения — что выбрать под задачу двери
05
Технические данные
Ключевые технические параметры EA Patch Fittings
Старые полезные данные не теряем.
Числовые параметры и конструктивные ограничения исходной карточки сохранены и сверены с актуальными материалами dormakaba; рекламные повторы удалены.
| Толщина стекла | 8, 10 или 12 мм |
| Дверь в коробке | до 90 кг / до 1000 мм |
| Дверь в стеклянной сборке | до 100 кг / до 1100 мм |
| Тип | single-action |
| Угол открывания | до 180° |
| Замки | совместимая линейка EA |
06
FAQ
Частые вопросы по EA Patch Fittings
Какие толщины стекла подходят для EA?
10 и 12 мм используются штатно; для 8 мм применяются дополнительные прокладки.
Какой вес двери допустим в коробке?
До 90 кг при ширине створки до 1000 мм.
А в цельностеклянной конструкции?
До 100 кг при ширине до 1100 мм.
Это маятниковая дверь?
EA рассчитана прежде всего на single-action, то есть однонаправленное открывание.
Есть ли совместимые замки?
Да. Для EA предусмотрена согласованная линейка замков.
Комплектация проекта
Подберём EA под толщину стекла, массу и вариант установки
Пришлите размеры стекла, схему проёма или чертёж. Проверим допустимую массу, подготовку стекла, оси, fittings и совместимые элементы системы.
01Стеклоразмер и толщина
02Геометрияоси и крепления
03Комплектfittings и аксессуары
