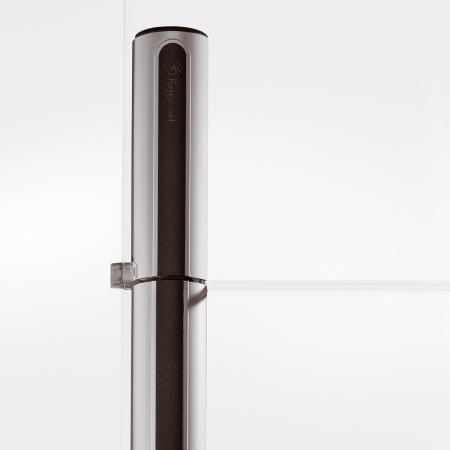

Система для распашных стеклянных дверей, где безопасность зоны петель является частью технического задания. Ось поворота размещена близко к кромке и по центру стекла, а длинный pivot rod уменьшает опасный зазор со стороны петли.
Ось проходит по центру толщины стекла.
Точка поворота расположена близко к кромке.
Длинная штанга уменьшает открывающийся опасный зазор.
Компактная версия используется там, где архитектура это допускает.
Можно использовать стационарные ручки или замок с нажимной ручкой.
Система работает в стенном проёме или цельностеклянной сборке.
| Что нужно знать | Почему это влияет на систему |
|---|---|
| Толщина | Система рассчитана на 10 и 12 мм. |
| Масса | Створка должна находиться в рабочем диапазоне до 80 кг. |
| Ось и rod | Выбирается длинная или короткая поворотная штанга. |
| Боковины / фрамуга | Определяют состав точек крепления. |
| Ручка / замок | Закладываются до изготовления стекла. |
| Интерьер | Система ориентирована прежде всего на внутреннее применение. |
Все отверстия, вырезы, оси и точки крепления согласовываются до закалки. После изготовления закалённое стекло нельзя безопасно дорабатывать как обычный лист.
| Система | Главная задача | Ключевое отличие |
|---|---|---|
| BEYONDтекущая страница | Защита зоны петель | anti-pinch геометрия |
| Universal | Универсальная стеклянная дверь | классические patch fittings |
| MANET Compact/Concept | Минималистичная архитектура | point fixings |
Числовые параметры и конструктивные ограничения исходной карточки сохранены и сверены с актуальными материалами dormakaba; рекламные повторы удалены.
| Толщина стекла | 10 или 12 мм |
| Максимальная масса | до 80 кг |
| Конфигурации | 1/2 створки, боковая панель, фрамуга |
| Поворотный элемент | короткий или длинный pivot rod |
| Ключевая функция | снижение риска trapped fingers |
| Применение | внутренние помещения |
Ось поворота расположена по центру стекла и близко к кромке; длинный pivot rod уменьшает опасный зазор на стороне петель.
Система предусматривает 10- и 12-мм стекло.
В технических данных исходной системы указан вес створки до 80 кг.
Да. dormakaba предусматривает как стационарные ручки, так и комбинации замка с lever handle.
Прежде всего во внутренних помещениях: медицинских, гостиничных, офисных и жилых.
Пришлите размеры стекла, схему проёма или чертёж. Проверим допустимую массу, подготовку стекла, оси, fittings и совместимые элементы системы.
