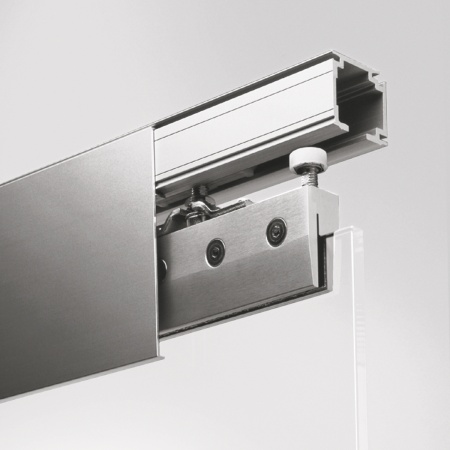

dormakaba RS 120 · Зажимная раздвижная система
RS 120 — прочная раздвижная дверь без сверления стекла под каретки
RS 120 использует узкую жёсткую направляющую и каретки зажимного типа. Стекло фиксируется без отверстий под основные несущие каретки, что упрощает подготовку полотна и позволяет применять систему для одиночных и двупольных дверей, в том числе с синхронным открыванием.
01
Прочная направляющая и простая подготовка
Когда RS 120 практичнее точечных держателей
Подходит
Подходящие задачи
- одинарная или двупольная ручная раздвижная дверь
- нужно избежать отверстий под основные каретки
- важна жёсткая узкая алюминиевая направляющая
- требуется синхронное открывание двух полотен
Проверить
Что зависит от схемы
- массу каждого полотна и количество кареток
- версию обычную или Syncro
- материал двери — стекло или дерево
- несущую способность стены или потолка
02
Полотно удерживается зажимными каретками
Как RS 120 передаёт нагрузку без точечных отверстий
Полая алюминиевая направляющая
Сочетает небольшой вес с устойчивостью к скручиванию.
Зажимные каретки
Удерживают стекло за счёт расчётного прижима без сверления под основные крепления.
Накладные крышки
Закрывают механизм и защёлкиваются после регулировки.
Система Syncro
Связывает два полотна тросом для одновременного открытия.
Настенное или потолочное крепление
Выбирается по проёму и несущему основанию.
Стопоры и направляющие
Фиксируют конечные положения и удерживают нижнюю кромку по траектории.
03
Масса и число кареток
Какие параметры определяют комплект RS 120
| Исходные данные | Почему это важно |
|---|---|
| Полотно | Стекло или дерево, размеры, масса и толщина. |
| Версия | Обычная, двупольная или RS 120 Syncro. |
| Крепление | Стена или потолок, материал основания и допустимый прогиб. |
| Проход | Требуемая ширина открытия и длина свободной стены. |
| Комплект | Число кареток, стопоры, нижнее ведение, ручки и синхронизация. |
04
Зажим, точка или закрытая направляющая
RS 120, MANET и MUTO
Точечное крепление
MANET — видимые держатели и отверстия в стекле.
Открыть карточку →Много функций
MUTO — торможение, самозакрывание и замок внутри направляющей.
Открыть карточку →Стеклянная стена
UNIQUIN — стационарная профильная система с раздвижной дверью.
Открыть карточку →05
Пределы опубликованных конфигураций
Масса, стекло и версия Syncro
Важно: предельная масса зависит от числа кареток и версии; для Syncro используется отдельный пониженный предел на полотно.
| Параметр | Значение или правило подбора |
|---|---|
| Обычная конфигурация | до 120 кг с двумя каретками; отдельные стеклянные конфигурации с тремя каретками — до 150 кг |
| RS 120 Syncro | до 80 кг на одно полотно |
| Толщина стекла | 8, 10 или 12 мм |
| Деревянное полотно | толщина 26–35 мм в опубликованной программе |
| Монтаж | на стену или потолок |
| Подготовка стекла | основные зажимные каретки не требуют отверстий |
Сохранённые данные каталога: ниже приведён существующий технический материал карточки после удаления мягких переносов и явных опечаток. Значения относятся только к указанной модели и проверяются по проектной документации.
Характерной особенностью dormakaba RS 120/120 Syncro является узкая алюминиевая направляющая, которая имеет небольшой вес, но при этом является прочной и устойчивой к скручиванию. Она может быть установлена прямо на потолок или стену. RS 120 Syncro имеет трос и отклонитель для синхронного открывания двупольного раздвижного дверного блока. Это обеспечивает максимальную ширину открывания при минимальных усилиях.
- Прочная направляющая
- Крышки на защелках
- Профиль с остеклением
- стопор-держатель
- Фитинги зажимного типа: отсутствие необходимости в подготовке стекла
- Простая установка на стене
Особенности
Прочная направляющая
Узкая алюминиевая направляющая (полый профиль) имеет небольшой вес, но при этом является прочной и устойчивой к скручиванию. Она может быть установлена прямо на потолок или стену. Обрезание направляющей до необходимых размеров не вызывает каких-либо затруднений.
Крышки на защелках
Крышки изготовляются из алюминия и просто фиксируются на направляющей при помощи зажимов.
Боковой профиль
Для остекления на направляющую подвешивается и прикручивается винтами специальный профиль. Он обеспечивает необходимое расстояние между направляющей и остеклением.
Элегантная нижняя направляющая
Направляющая AGILE, устанавливаемая на пол, предлагает впечатляющую комбинацию эффективной функциональности и привлекательного дизайна.
Стопор-ограничитель и держатель
В направляющей установлено интеллектуальное устройство, которое работает как амортизационный ограничитель, надежно удерживающий дверь в крайних положениях.
Версия Syncro
RS 120 Syncro имеет трос и отклонитель для синхронного открывания двупольного раздвижного дверного блока. Открытие одной панели автоматически открывает другую панель — это обеспечивает максимальную ширину открывания при минимальных усилиях.
Отсутствие необходимости подготовки стекла
DORMA-Glas имеет значительный опыт работы с закаленным стеклом, что привело к разработке системы зажимов, которой достаточно для крепления стеклянных панелей на приводе раздвижных дверей dormakaba RS. Эта система предоставляет дополнительные преимущества, заключающиеся в некотором регулировании высоты двери после установки, без необходимости снятия уже закрепленных стекол.
Преимущества для архитекторов/заказчиков
- Благодаря специальным особенностям RS 120/120 Syncro становится незаменимой там, где удобство должно сочетаться со стилем
Преимущества для торговых представителей/дистрибьюторов
Экономия пространства благодаря модульной системе
Преимущества для установщиков/изготовителей
- Благодаря использованию фитингов зажимного типа устранена необходимость просверливания и резки стекла
- Быстрая и простая установка, сохраняющая время и деньги
06
Вопросы о RS 120
Что учитывать при выборе раздвижной системы
Нужно ли сверлить стекло под каретки?
Основные каретки имеют зажимную конструкцию и не требуют отверстий под несущие крепления.
Сколько выдерживает RS 120?
Типовая система — до 120 кг, Syncro — до 80 кг на полотно; отдельные варианты зависят от числа кареток.
Можно ли синхронно открыть две двери?
Да, версия RS 120 Syncro связывает два полотна тросовым механизмом.
Подходит ли деревянная дверь?
Да, официальная программа предусматривает деревянные полотна подходящей толщины.
Как проверить стену?
Нужно знать материал основания, длину направляющей, массу двери и схему крепёжных точек.
