Описание
dormakaba MANET · Точечная фурнитура

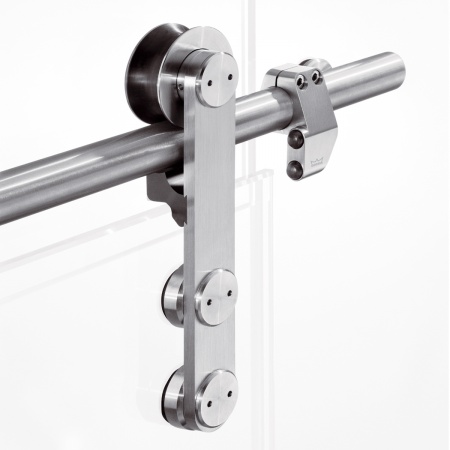

MANET — раздвижная стеклянная дверь с открытыми креплениями из нержавеющей стали
MANET строится на точечных держателях, утопленных в подготовленное стекло. Фурнитура не скрывается, а становится частью архитектуры: каретки, тяги и ручки образуют минималистичную конструкцию для интерьеров, где важны свет, видимая сталь и индивидуальная геометрия.
01
Фурнитура как часть архитектуры
Когда MANET выбирают ради конструкции, а не только движения
Подходит
Подходящие проекты
- представительские офисы, гостиницы и частные интерьеры
- раздвижные двери с открытой фурнитурой
- стеклянные стены и двери с единым дизайном держателей
- индивидуальные решения, где важна точная геометрия деталей
Проверить
Что нужно решить до закалки стекла
- версию Compact или Concept и допустимую массу
- координаты отверстий и вырезов
- несущую способность стены или потолка
- ограничители, ручки и безопасные зазоры
02
Стекло и металл соединены точечно
Почему MANET требует точной заводской подготовки
Точечные держатели
Проходят через подготовленные отверстия и передают нагрузку на стекло.
Каретки и ролики
Перемещают полотно по штанге или направляющей выбранной системы.
Нержавеющая сталь
Формирует видимый конструктивный рисунок и требует согласованной отделки.
Версии Compact и Concept
Отличаются кинематикой, массой двери и составом компонентов.
Ограничители
Останавливают полотно и защищают стекло от удара.
Ручки и замки
Подбираются в едином дизайне и с учётом подготовки стекла.
03
Сначала фурнитура, затем стекло
Какие чертежи нужны для MANET
| Исходные данные | Почему это важно |
|---|---|
| Полотно | Размеры, масса, толщина и марка безопасного стекла. |
| Отверстия | Карта сверления, допуски и расстояния до кромок. |
| Монтаж | Стена, потолок или стеклянная несущая панель. |
| Ход двери | Направление, длина, перекрытие проёма и конечные положения. |
| Комплект | Каретки, штанга или рельс, ручки, ограничители и запирание. |
04
Открытая или скрытая механика
MANET, MUTO и RS 120
Скрытые функции
MUTO — механизмы собраны внутри закрытой направляющей.
Открыть карточку →Зажим стекла
RS 120 — каретки зажимного типа без отверстий в полотне.
Открыть карточку →Точечная мобильная стена
HSW-GP — панели MANET в системе горизонтально-раздвижной стены.
Открыть карточку →05
Актуальные версии MANET
Масса двери и область применения
Важно: предельная масса зависит от версии: официальная программа указывает до 100 кг для Compact и до 120 кг для Concept.
| Параметр | Значение или правило подбора |
|---|---|
| MANET Compact | дверь до 100 кг |
| MANET Concept | дверь до 120 кг |
| Материал фурнитуры | нержавеющая сталь |
| Крепление к стеклу | точечное, через заводские отверстия |
| Область применения | ручные раздвижные двери и интерьерные стеклянные конструкции |
Сохранённые данные каталога: ниже приведён существующий технический материал карточки после удаления мягких переносов и явных опечаток. Значения относятся только к указанной модели и проверяются по проектной документации.
Благодаря гибкой модульности система DORMA MANET предоставляет архитекторам и специалистам, выбирающим конкретную марку товара, свободу действий в реализации творческого, практически индивидуального дизайна, имеющего в основе пространство, вид и освещение. Основным компонентом являются точечные крепления, которые утоплены в стекло, обеспечивая тем самым идеальную отделку заподлицо во всех типах применения.
- Высококачественные точечные крепления выполнены из нержавеющей стали
- Гибкая модульность
- Наличие версий для стекол разной толщины
- Творческое сочетание света, пространства и вида
- Минималистичный внешний вид
Особенности
Система раздвижных дверей
Система раздвижных дверей
Система раздвижных дверей MANET является идеальным элегантным дополнением к концепциям высокостильного интерьера. Основными компонентами этой системы являются прочный трек и роликовый держатель.
Фитинги предназначены для дверей максимальным весом 120 кг.
Линейка продукции
Портфолио включает как крепления для стекла, устанавливаемые заподлицо, так и выступающие одноточечные крепления. Система раздвижных дверей предоставляет большой простор для реализации индивидуальных идей.
В дополнение к стандартным версиям, включенным в перегородки из закаленного стекла или установленным в проемы кирпичной кладки, данная система фурнитуры может также быть использована для создания искривленных, двупольных или параллельных раздвижных дверей.
Механические упоры
На треке могут быть установлены механические упоры для эффективного ограничения хода двери.
Простая установка
Все одноточечные крепления предназначены для использования крышек на защелках для более простой установки. К другим компонентам относятся подшипник нижней оси поворота, фитинги верхней оси поворота с подшипником направления или регулировочной втулкой, а также соединители накладной панели/остекления.
06
Вопросы о точечной системе MANET
Что нельзя менять после изготовления стекла
Можно ли установить MANET без сверления стекла?
Нет, точечные держатели требуют заводских отверстий по точному чертежу.
Чем Compact отличается от Concept?
Версии различаются конструкцией и допустимой массой: до 100 и до 120 кг соответственно.
Можно ли использовать триплекс?
Тип стекла и совместимость с точечными держателями подтверждают по технической документации выбранной версии.
Подойдёт ли для наружной двери?
Основное назначение — интерьер; наружное применение требует отдельного подтверждения.
Что прислать для расчёта?
Чертёж проёма, размеры и массу стекла, вариант крепления, длину хода и желаемый дизайн фурнитуры.
Проектный подбор ATGR
Подготовить стекло и комплект MANET
Передайте размеры проёма, массу и толщину стекла, способ крепления и эскиз. Мы выберем версию и сформируем карту отверстий до закалки.
01Исходные размерыразмеры и задача
02Проверка системысовместимость и монтаж
03Комплект для проектасостав и поставка
