dormakaba HSW · Безрамная мобильная стена
HSW EASY Safe — прозрачная перегородка, которая полностью освобождает проход

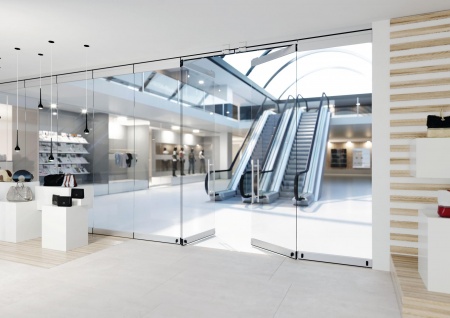

HSW EASY Safe используют для витрин и интерьерных границ, когда в закрытом состоянии нужна сплошная прозрачная линия, а в открытом — свободный проход. Панели перемещаются вручную по верхнему рельсу и складываются в отдельной парковочной зоне; верхние и нижние дверные шины удерживают стекло и скрывают рабочие элементы.
01
Выбор по задаче
Где HSW EASY Safe раскрывает преимущества стеклянной стены
Подходит
Когда система подходит
- магазины, торговые галереи, гостиницы и общественные здания
- прямые, угловые или криволинейные линии разделения
- необходимость полностью убрать панели из прохода
- применение закалённого или многослойного безопасного стекла
Проверить
Что проверить до заказа
- несущую способность верхней конструкции
- маршрут панелей и форму парковочной зоны
- тип поворотных, маятниковых и проходных элементов
- точки напольной фиксации и допустимые зазоры
02
Конструкция и работа
Почему прозрачность не отменяет инженерный расчёт
Верхняя направляющая
Несёт панели и допускает сложную форму трассы и парковки.
Дверные шины
Удерживают стекло, размещают замки и защищают кромки.
Clamp & Glue
Позволяет применять многослойное безопасное стекло в подтверждённых конфигурациях.
Замки со статусом
Цветовая индикация помогает увидеть положение верхнего запирающего элемента.
Щёточные уплотнения
Снижают сквозняк, но не превращают систему в герметичную наружную стену.
Проходные панели
Могут выполнять функцию двери с интегрированным доводчиком в предусмотренном исполнении.
03
Данные для расчёта
Какие решения принимают до изготовления HSW EASY Safe
| Исходные данные | Почему это важно |
|---|---|
| Геометрия | Длина, высота, углы, радиусы и положение парковочной зоны. |
| Стекло | Тип, толщина, масса и декоративные слои. |
| Панели | Ширина, количество и состав проходных или поворотных элементов. |
| Пол | Точки фиксации, чистовая отметка и требования к безбарьерному проходу. |
| Дверные функции | Замки, ручки, доводчики и допустимость эвакуационной функции. |
04
Сравнение решений
Безрамная, рамная или термоизолированная перегородка
Защита от погоды
HSW-R — рамная система с уплотнениями для более высокой ветровой нагрузки.
Открыть карточку →Температурное разделение
HSW FT Therm — рамные панели с термическим разрывом.
Открыть карточку →Складная схема
FSW EASY Safe — панели складываются пакетами без отдельной парковочной ниши.
Открыть карточку →05
Технические данные
Технические пределы HSW EASY Safe
Важно: Максимальные размеры относятся к стандартным конфигурациям; итоговая масса включает стекло, шины, ручки, замки и другие элементы.
| Параметр | Значение или правило подбора |
|---|---|
| Максимальная высота системы | 4000 мм |
| Максимальная ширина панели | 1250 мм |
| Максимальная масса панели | 150 кг |
| Толщина стекла | 10–19 мм в опубликованной программе |
| Испытания | ветровая нагрузка, долговечность, ударная и коррозионная стойкость — по официальной документации |
Сохранённые данные каталога: ниже приведён существующий технический материал карточки после удаления мягких переносов и явных опечаток. Значения относятся только к указанной модели и проверяются по проектной документации.
Система передвижных стеклянных перегородок HSW EASY Safe предлагает использовать для мобильного зонирования пространства новый материал – многослойное безопасное стекло (триплекс).Стеклянные перегородки в офис применяются для максимального простого и быстрого зонирования пространства. Кроме этого, офисные перегородки из стекла поддерживают хороший микроклимат.
Этот материал не только исключительно безопасен, но и открывает перед пользователями целый ряд новых возможностей. Например, между слоями стекла могут быть установлены индивидуально оформленные декоративные вставки, что позволяет по-новому использовать передвижные перегородки в дизайне интерьеров. Специальные вставки в многослойном безопасном стекле могут решать не только художественные, но и прикладные задачи: защиту от солнечных лучей, шумопоглощение или сохранение приватности.
Благодаря инновационной технологии фиксации Clamp & Glue процесс сборки и крепления стеклянных перегородок невероятно прост, а результат – исключительно надежен. Элегантное конструктивное решение делает процесс использования передвижных перегородок HSW EASY Safe простым и комфортным.
Многофункциональное запирающее устройство предусматривает целых три варианта надежного запирания: лицевой и торцевой шпингалеты, а также замок под европрофильный цилиндр. Индикатор состояния, расположенный на верхнем запирающем устройстве, показывает, какие из функций передвижной стеклянной перегородки в данный момент активны либо заблокированы.
Система HSW EASY Safe позволяет устанавливать дверь в любом месте стеклянной перегородки. При этом дверной доводчик ITS 96 скрыт в верхней шине и остается практически невидимым. Двойной щеточный уплотнитель в верхней и нижней шинах обеспечивает качественное закрывание двери и защиту сквозняков. При необходимости по всей высоте панели может быть установлен вертикальный щеточный уплотнитель.
Особенности
Инновационная технология Clamp & Glue
Благодаря инновационной технологии Clamp & Glue впервые стало возможным использование армированного стекла со всеми его преимуществами в плане безопасности. Это достигается путем простого зажима и склеивания верхней дверной шины с поверхностью стекла.
Интеллектуальные решения для большего удобства и безопасности
Безопасность и удобство использования в одном.
Верхнее запирающее устройство отображает статус блокировки дверей на панели индикатора статуса. Это обеспечивает пользователю ощущение уверенности и безопасности.
Система Multilock. 3 опции запирания в одном устройстве.
Новая система Multilock открывает новые грани простоты использования. Она сочетает в себе три опции запирания и может быть установлена без особых усилий в нижней части рельса.
3 опции запирания двери:
- фронтальный замок,
- торцевой замок,
- цилиндровый замок.
Простая и быстрая установка
- Новая дверная шина для быстрой и лёгкой установки.
- Новая система Multilock (англ. многофункциональный замок) обеспечивает возможность простой настройки опций нижнего запирания.
- Простота установки даже без нижней направляющей.
Надежность и простота использования
- Верхнее запирающее устройство с индикацией состояния
- Блокирование и разблокирование нижнего запирающего устройства простым нажатием ногой
Свобода проектирования плюс безопасность
- Использование безопасного армированного стекла
- Бесступенчатая установка стекла толщиной от 10 до 19 мм
- Вертикальный уплотнитель обеспечивает дополнительную защиту кромок стекла
- Срок службы: 25000 циклов в режиме сдвига, 20 000 циклов в режиме одностороннего и двустороннего открывания
06
Практические вопросы
Вопросы о HSW EASY Safe
Нужна ли направляющая по всей длине пола?
Нет, панели подвешены сверху; в полу предусматривают локальные точки фиксации и элементы запирания.
Можно ли использовать триплекс?
Да, производитель предусматривает многослойное безопасное стекло в системных конфигурациях Clamp & Glue.
Насколько система защищает от сквозняка?
Двойные щёточные уплотнения уменьшают движение воздуха, но для выраженного температурного разделения выбирают HSW FLEX Therm.
Можно ли сделать проходную дверь внутри стены?
Да, применяются поворотные и маятниковые элементы; фурнитура и доводчик определяются при проектировании.
Что нужно для расчёта парковочной зоны?
Количество и ширина панелей, траектория рельса, тип тележек, направление входа и доступное пространство.
