dormakaba FSW · Складная стеклянная стена

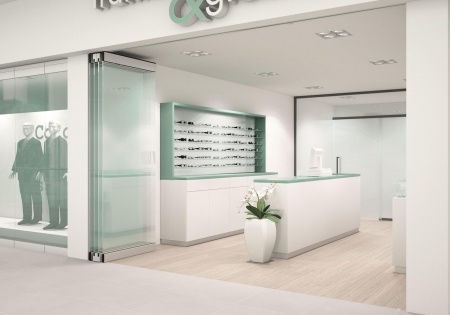

FSW EASY Safe — стеклянная стена, которая складывается у края проёма
FSW EASY Safe предназначена для прямолинейных перегородок, где нет места для отдельной парковочной ниши HSW. Панели соединяются пакетами по две или четыре и при открытии складываются у края проёма, сохраняя прозрачность и освобождая основную площадь.
01
Выбор по задаче
Когда FSW экономит место лучше горизонтальной HSW
Подходит
Когда система подходит
- прямолинейная стеклянная перегородка
- нет отдельной ниши для последовательной парковки панелей
- допустимо складывание пакета у края проёма
- нужны прозрачность и быстрое ручное открытие
Проверить
Что проверить до заказа
- свободное место для сложенного пакета
- допустимую ширину и массу каждой панели
- направление складывания и положение проходной створки
- ровность рельса и чистовую отметку пола
02
Конструкция и работа
Как работает складная перегородка FSW EASY Safe
Шарнирные соединения
Связывают панели сверху и снизу и задают складывание пакета.
Верхняя подвеска
Несёт массу и направляет систему по прямой траектории.
Дверные шины
Удерживают стекло и размещают верхние и нижние запирающие элементы.
Цветовая индикация
Показывает положение верхнего замка на конечной панели.
Щёточные уплотнения
Уменьшают сквозняк по верхней и нижней линии.
Многослойное стекло
Допускается в подтверждённой комплектации для повышения безопасности.
03
Данные для расчёта
Какие размеры определяют удобство FSW
| Исходные данные | Почему это важно |
|---|---|
| Проём | Ширина и высота, позволяющие разделить фасад на пары или четвёрки панелей. |
| Пакет | Глубина и ширина зоны, которую займут сложенные элементы. |
| Стекло | Толщина, масса, безопасность и декоративные слои. |
| Дверь | Расположение конечной проходной створки и направление её открывания. |
| Пол | Точки запирания и отсутствие препятствий в зоне складывания. |
04
Сравнение решений
FSW EASY Safe и три альтернативы
Раздельные панели
HSW EASY Safe — каждая панель перемещается отдельно в парковочную зону.
Открыть карточку →Ручная G-U
shopMaster GSW-M — проектная парковка и сложная форма верхнего рельса.
Открыть карточку →Звукоизоляционная стена
Variflex — непрозрачные акустические панели для разделения залов.
Открыть карточку →05
Технические данные
Размеры складной системы FSW EASY Safe
Важно: Максимальная ширина зависит от конфигурации панели; масса включает стекло, шины, петли, ручки и запирающие элементы.
| Параметр | Значение или правило подбора |
|---|---|
| Максимальная высота системы | 3000 мм |
| Максимальная ширина панели | 1000–1250 мм в зависимости от исполнения |
| Максимальная масса панели | 80 кг |
| Схема соединения | пакеты по две или четыре панели |
| Парковка | отдельная парковочная конструкция не требуется |
Сохранённые данные каталога: ниже приведён существующий технический материал карточки после удаления мягких переносов и явных опечаток. Значения относятся только к указанной модели и проверяются по проектной документации.
Прозрачность, компактность и экономия пространства: FSW EASY Safe - безопасная система складных передвижных стен подходит для конструкций, имеющих прямолинейную траекторию. Благодаря своей легкости и складному конструктиву, сохраняющему Ваше пространство, система не требует отдельной зоны для парковки. Передвигая 2 либо 4 стеклянные панели вы можете расширить пространство так как это нужно именно Вам, таким образом Вам предоставляется свобода действий для творчества и прозрачное пространство. FSW EASY Safe представляет собой альтернативу системы HSW, системы схожи как внешне так и по технологии. Использование многослойного безопасного стекла (VSG) позволит повысить уровень безопасности конструкции из стекла.Особенности
- Легкая и быстрая установка
- Легкость и безопасность эксплуатации
- Новые возможности планирования и безопасности
- Особенности системы
- Повышение уровня безопасности конструкции при использовании VSG;
- Отсутствие зазоров благодаря двойным щеточным уплотнителям в верхней и нижней дверных шинах;
- Благодаря прозрачности цвета системы состояние дисплея верхнего замка всегда доступно;
- Не требуется отдельное парковочное пространство
- Максимальная высота: 3000 мм
- Максимальная ширина панели 1000-1250 мм
- Максимальный вес панели 80 кг
- Вы можете ознакомиться с дополнительными характеристиками в технической документации доступной к загрузке.
- Петли надежно соединяют панели в нижней и верхней дверных шинах;
- Прозрачность системы позволяет контролировать состояние дисплея верхнего замка
- Двойные щеточные уплотнители в верхней и нижней дверных шинах обеспечивают бесшумное закрытие и минимизируют зазор.
Используется в: аэропортах, ж/д вокзалах, гостиницах, частный сектор, магазинах.
06
Практические вопросы
Вопросы о складной системе FSW EASY Safe
Чем FSW отличается от HSW?
FSW складывает связанные панели у края проёма, а HSW перемещает отдельные панели в отдельную парковочную зону.
Можно ли сделать криволинейную трассу?
FSW рассчитана прежде всего на прямолинейный путь; для сложной геометрии рассматривают HSW.
Нужен ли порог?
Непрерывная направляющая не требуется, но в полу предусматривают точки фиксации и запирания.
Можно ли применять триплекс?
Да, производитель предусматривает многослойное безопасное стекло в системной комплектации.
Сколько места занимает сложенная стена?
Зависит от количества, ширины и схемы соединения панелей; пакет рассчитывается на плане.
Проектный подбор ATGR
Рассчитать FSW EASY Safe
Передайте размеры проёма и доступную зону складывания. Мы определим число панелей, пакет, стекло, дверную функцию и точки фиксации.
01Исходные размерыразмеры и задача
02Проверка системысовместимость и монтаж
03Комплект для проектасостав и поставка
