G-U shopMaster · Ручная стеклянная перегородка
shopMaster GSW-M — прозрачный фасад, который вручную убирается в парковочную зону

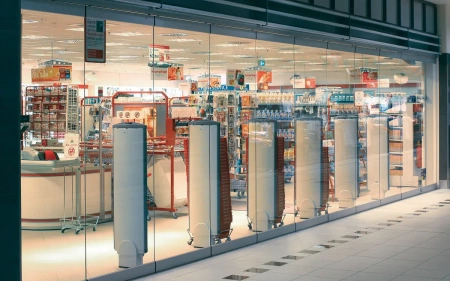

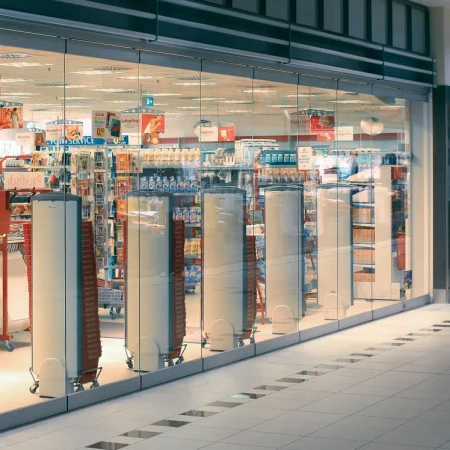

shopMaster GSW-M применяют в витринах, торговых галереях и решениях «магазин в магазине», когда стеклянный фасад нужно полностью открыть и компактно убрать в боковую зону. Панели перемещаются вручную по верхнему рельсу, а непрерывная напольная направляющая не требуется; геометрию рельса и парковки рассчитывают для конкретного помещения.
01
Выбор по задаче
Когда ручная система удобнее автоматической перегородки
Подходит
Когда система подходит
- витрина или торговый фасад должен полностью открываться
- панели можно последовательно перемещать в заранее рассчитанную парковочную зону

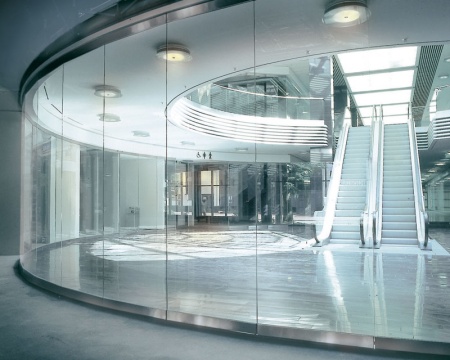

- нужны прямые, угловые или криволинейные участки рельса
- важен чистый пол без непрерывной направляющей
Проверить
Что проверить до заказа
- общую длину фасада и количество панелей
- форму рельса, повороты и положение парковочной ниши
- тип конечной двери и требуемую функцию аварийного выхода
- несущую способность перекрытия и узлы крепления верхнего рельса
02
Конструкция и работа
От ходовой тележки до конечной поворотной створки
Верхний ходовой рельс
Принимает нагрузку панелей и задаёт прямую, угловую или криволинейную траекторию.
Шарикоподшипниковые тележки
Обеспечивают плавное ручное перемещение тяжёлых стеклянных элементов.
Парковочная зона
Собирает панели вне основного прохода; её форма рассчитывается вместе с рельсом.
Фиксация панелей
В закрытом положении элементы закрепляются в проектных точках пола и потолка.
Конечная дверь
Может быть поворотной и комплектоваться замком или эвакуационной фурнитурой.
Модульная комплектация
Состав панелей, дверей и глухих элементов формируется под фасад, а не по одной типовой схеме.
03
Данные для расчёта
Что нужно измерить до заказа shopMaster GSW-M
| Исходные данные | Почему это важно |
|---|---|
| Проём | Чистая ширина и высота, перепады пола и положение потолочных конструкций. |
| Панели | Количество, ширина, масса и тип стекла с учётом ручек и замков. |
| Траектория | Прямые участки, углы, радиусы и переход в парковочную зону. |
| Парковка | Глубина ниши, порядок размещения и доступ для обслуживания. |
| Дверная функция | Обычная створка, запирание или эвакуационное исполнение. |
04
Сравнение решений
GSW-M, GSW-A или система dormakaba HSW
Автоматическое перемещение
shopMaster GSW-A — панели перемещаются приводом и контролируются системой управления.
Открыть карточку →Безрамное стекло
HSW EASY Safe — ручная система с верхней и нижней дверными шинами.
Открыть карточку →Усиленная рама
HSW-R — рамная перегородка для более сложных погодных условий.
Открыть карточку →05
Технические данные
Основные параметры shopMaster GSW-M
Важно: Предельные размеры относятся к одному элементу и не заменяют расчёт рельса, парковки, несущей конструкции и стекла.
| Параметр | Значение или правило подбора |
|---|---|
| Максимальная высота элемента | 3500 мм |
| Максимальная ширина элемента | 1250 мм |
| Максимальная масса элемента | 150 кг |
| Толщина стекла | 10 или 12 мм; исполнение G30 имеет другую конструкцию |
| Ходовой рельс | прямой, угловой, сегментный или криволинейный по проекту |
Сохранённые данные каталога: ниже приведён существующий технический материал карточки после удаления мягких переносов и явных опечаток. Значения относятся только к указанной модели и проверяются по проектной документации.
Характеристика и особенности сдвижных стеклянных перегородок shopMaster GSW-M:
- Модульная конструкция с предварительно изготовленными функциональными элементами
- Возможность комбинирования поворотной створки с серией замков PRIME OFFICE
- Высокотехнологичные ходовые механизмы на шарикоподшипниках и с пластмассовой оболочкой
- Двухсекционная направляющая шина для универсального изготовления арок
- Не требуется установка напольной направляющей по всему периметру
Технические данные
|
|
shopMaster GSW-M |
|
Макс. высота элемента |
3500 мм |
|
Макс. ширина элемента |
1250 мм |
|
Макс. вес элемента |
150 кг |
|
Возможная толщина стекла |
10–12 мм |
|
Ходовой рельс |
Прямой, под углом, сегментообразный, выпуклый |
06
Практические вопросы
Вопросы о ручной перегородке shopMaster GSW-M
Нужна ли направляющая по всей длине пола?
Нет, панели подвешены к верхнему рельсу. В полу предусматривают локальные точки фиксации в закрытом положении.
Можно ли сделать криволинейный фасад?
Да, система допускает сложную траекторию рельса, но радиусы и парковка рассчитываются индивидуально.
Куда убираются панели при открытии?
В боковую парковочную зону или нишу, форма которой зависит от количества элементов и планировки.
Можно ли встроить обычную дверь?
Да, в составе фасада предусматривают поворотную или поворотно-сдвижную створку с подходящей фурнитурой.
Какие материалы нужны для расчёта?
План помещения, разрез потолка, размеры проёма, желаемая парковка, тип стекла и функция конечной двери.
Проектный подбор ATGR
Рассчитать shopMaster GSW-M под фасад
Пришлите план проёма и парковочной зоны, высоту, длину фасада и требования к двери. Мы проверим число панелей, траекторию рельса и состав фурнитуры.
01Исходные размерыразмеры и задача
02Проверка системысовместимость и монтаж
03Комплект для проектасостав и поставка
