G-U shopMaster · Автоматическая стеклянная перегородка

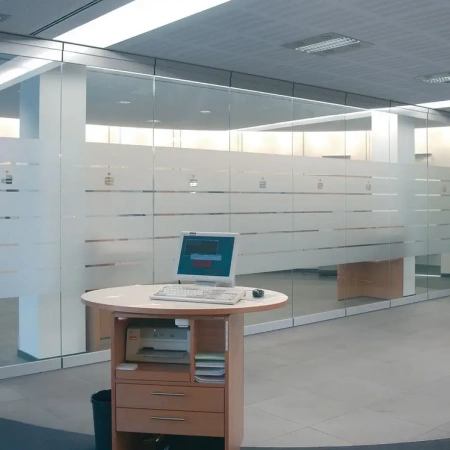

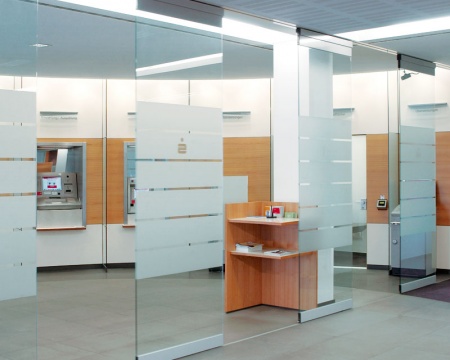

shopMaster GSW-A — автоматическое открытие стеклянного фасада по заданному сценарию
shopMaster GSW-A предназначена для объектов, где перемещение и парковка стеклянных панелей должны выполняться приводом. Система контролирует движение элементов, распознаёт препятствия и при отключении питания допускает ручное перемещение; конкретная схема безопасности, напольного ведения и запирания задаётся проектом.
01
Выбор по задаче
Когда привод оправдан вместо ручного перемещения панелей
Подходит
Когда система подходит
- фасад открывают и закрывают регулярно по расписанию
- количество и масса панелей делают ручное перемещение неудобным
- нужно контролируемое расстояние между движущимися элементами
- требуется автоматическое перемещение к парковочной станции
Проверить
Что проверить до заказа
- схему питания, управления и аварийного ручного режима
- расположение напольной направляющей и чистоту её обслуживания
- контроль препятствий и безопасные зоны движения
- логику запирания конечной створки и доступ сервисного персонала
02
Конструкция и работа
Привод, датчики и парковка работают как единый механизм
Привод панелей
Перемещает элементы по заданной последовательности и скорости.
Распознавание препятствий
Останавливает или корректирует движение при возникновении помехи.
Напольное ведение
Стабилизирует панели по траектории и требует точного монтажа и ухода.
Парковочная станция
Принимает панели в рассчитанном порядке и должна оставаться доступной для обслуживания.
Ручной режим
Позволяет переместить элементы при сбое питания или сервисных работах.
Конечное запирание
Может автоматизироваться, но функция и уровень безопасности задаются отдельно.
03
Данные для расчёта
Какие исходные данные определяют конфигурацию GSW-A
| Исходные данные | Почему это важно |
|---|---|
| Фасад | Длина, высота, число панелей и требуемая скорость открытия. |
| Траектория | Прямые и угловые участки, парковочная зона и напольное ведение. |
| Электропитание | Точки подключения, резервирование и поведение при отключении. |
| Безопасность | Зоны обнаружения препятствий, ручное управление и аварийный доступ. |
| Запирание | Ночная блокировка, конечная створка и интеграция с системой здания. |
04
Сравнение решений
Автоматическая GSW-A и ручные стеклянные стены
Ручное перемещение
shopMaster GSW-M — проще по автоматике и не требует непрерывной напольной направляющей.
Открыть карточку →Ручная система HSW
HSW EASY Safe — панели перемещаются вручную и независимо паркуются.
Открыть карточку →Тепловая граница
HSW FT Therm — рамная система с термическим разделением.
Открыть карточку →05
Технические данные
Рабочие пределы shopMaster GSW-A
Важно: Автоматическая перегородка рассчитывается как целая установка; масса и скорость одной панели не определяют производительность и безопасность всего фасада.
| Параметр | Значение или правило подбора |
|---|---|
| Максимальная высота элемента | 3500 мм |
| Максимальная ширина элемента | 1250 мм |
| Максимальная масса элемента | 150 кг |
| Количество элементов | до 32 по данным карточки ATGR |
| Скорость движения | регулируемая, 50–150 мм/с по данным карточки ATGR |
| Стекло | 10 или 12 мм |
Сохранённые данные каталога: ниже приведён существующий технический материал карточки после удаления мягких переносов и явных опечаток. Значения относятся только к указанной модели и проверяются по проектной документации.
Характеристика и особенности стеклянных сдвижных перегородок shopMaster GSW-A:
- Распознавание препятствия
- Регулируемое расстояние между створками 50–1500 мм
- Высокотехнологичные ходовые механизмы на шарикоподшипниках и с пластмассовой оболочкой
- Надежная напольная направляющая по всему периметру
- При сбое питания створки можно перемещать вручную
- Опционально с полностью автоматическим настенным клапаном
Технические данные
|
|
shopMaster GSW-A |
|
Макс. высота элемента |
3500 мм |
|
Макс. ширина элемента |
1250 мм |
|
Макс. вес элемента |
150 кг |
|
Макс. кол-во элементов |
32 |
|
Возможная толщина стекла |
10–12 мм |
|
Ходовой рельс |
прямой, под углом, выпуклый |
|
Скорость |
50–150 мм/с |
06
Практические вопросы
Вопросы об автоматической перегородке shopMaster GSW-A
Что происходит при отключении электричества?
Панели можно перемещать вручную; точный порядок перехода в ручной режим фиксируется в инструкции установки.
Нужна ли направляющая в полу?
В существующей конфигурации GSW-A предусмотрено напольное ведение по траектории, которое учитывают в отделке пола.
Система сама видит препятствия?
Да, официальные материалы указывают распознавание препятствий, но зоны контроля и настройки проверяются по проекту.
Можно ли связать перегородку с системой управления зданием?
Возможность зависит от блока управления, интерфейсов и требуемой логики; её согласуют до заказа.
Как подготовить техническое задание?
Нужны план фасада, число панелей, парковочная зона, режимы работы, питание, запирание и требования к безопасности.
