Описание

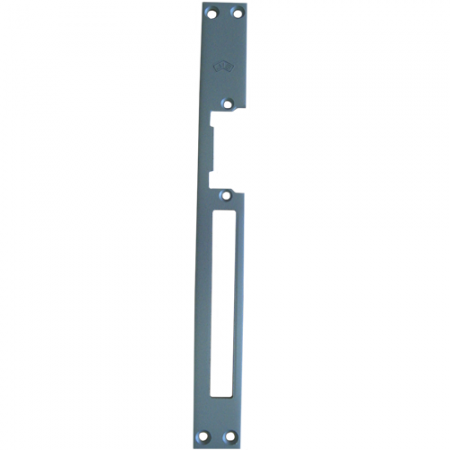

Viro · Ответная планка 30.7755.10920078
Длинная нержавеющая планка для открывателя Viro
Планка формирует монтажную поверхность и окно под защёлку в дверной коробке. Она не заменяет электрический открыватель: совместимость проверяется по серии корпуса, вырезу и положению язычка.
01
Выбор по задаче
Где решение уместно и что проверить до заказа
Подходит
Рабочий сценарий
- нужен совместимый открыватель Viro в дверной коробке
- требуется длинная лицевая планка
- геометрия замка подтверждена чертежом
- используется открыватель серии 7755
Проверить
До включения в спецификацию
- точный артикул электрозащёлки
- размеры выреза и положение язычка
- направление двери
- отсутствие постоянного бокового давления
02
Конструкция и работа
Ключевые особенности решения
Длинная лицевая часть
Закрывает монтажный вырез.
Нержавеющая сталь
Подходит для видимого интенсивного узла.
Совместимый корпус
Электрическая функция определяется открывателем.
Положение язычка
Должно быть без перекоса.
Монтажный вырез
Выполняется по чертежу.
Регулировка двери
Провисание устраняют до монтажа.
03
Исходные данные
Что передать инженеру для корректного подбора
| Исходные данные | Почему это важно |
|---|---|
| Коробка | Материал, профиль и глубина. |
| Замок | Форма и положение язычка. |
| Открывание | Левое или правое. |
| Открыветель | Серия, напряжение и логика. |
| Монтаж | Вырез, крепёж и зазоры. |
04
Сравнение
Смежные решения и границы применения
Viro 7755
Одноимпульсная совместимая серия.
Открыть карточку →Viro 7756
Открыта во время импульса.
Открыть карточку →Viro 7753
Fail-safe исполнение.
Открыть карточку →05
Технический слой
Совместимость планки и серии Viro 7755
Важно: Совпадение серии 7755 без проверки полного номера и чертежа недостаточно.
| Параметр | Значение или правило подбора |
|---|---|
| Тип изделия | Длинная ответная планка. |
| Материал | Нержавеющая сталь. |
| Совместимость | По полному артикулу. |
| Логика 7755 | Относится к открывателю. |
| Монтаж | Без давления язычка на подвижную часть. |
06
Практические вопросы
Частые вопросы по продукту
Работает ли планка без защёлки?
Нет.
Можно заменить короткую длинной?
Только после сверки геометрии.
Что означает 7755?
Одноимпульсное семейство Viro.
Почему важна регулировка двери?
Перекос мешает разблокированию.
Что отправить?
Фото узла, замок, профиль и артикул.
Инженерный подбор ATGR
Проверка планки Viro
Отправьте фото коробки, замка и артикул открывателя. Мы проверим совместимость.
01Идентификацияразмеры и задача
02Проверка геометриисовместимость и монтаж
03Монтажный комплектсостав и поставка
