Описание

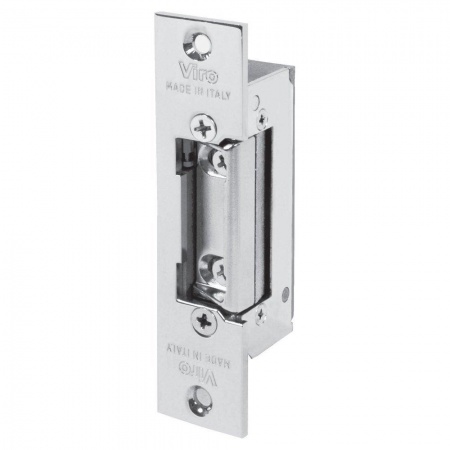

Viro · Серия 7756
Viro 7756 без памяти — разблокировка только во время управляющего импульса
Серия 7756 предназначена для систем, где контроллер удерживает выход активным ровно столько, сколько разрешён проход. Защёлка разблокирована только при наличии импульса и немедленно возвращается в исходное состояние после его прекращения.
01
Выбор по задаче
Где решение работает правильно и что проверить заранее
Подходит
Рабочий сценарий
- контроллер может удерживать реле во время прохода
- не требуется механическая память после короткого импульса
- дверь оборудована совместимым врезным замком
- нужна стандартная логика: питание открывает защёлку
Проверить
До заказа и монтажа
- длительность управляющего сигнала
- совместимую лицевую или ответную планку
- нагрузочную способность выхода контроллера
- отсутствие постоянной подачи питания на катушку
02
Конструкция и работа
Чем непрерывный импульс отличается от электрической памяти
Подача питания
Во время импульса защёлка освобождает язычок механического замка.
Прекращение импульса
Механизм сразу возвращается в запертое состояние.
Открытие двери
Пользователь должен открыть дверь пока управляющий сигнал активен.
Отсутствие памяти
Короткий импульс не сохраняет разрешение на последующее открытие.
Прерывистый режим
Катушка не предназначена для постоянной подачи питания.
Механическая блокировка
В серии предусмотрена функция дневного прохода, кроме отдельных исполнений.
03
Данные для подбора
Какие параметры нужны для установки Viro 7756
| Исходные данные | Почему это важно |
|---|---|
| Тип механического замка | Форма язычка и его положение должны совпасть с защёлкой. |
| Лицевая планка | Подбираются длина, форма, направление и совместимость с коробкой. |
| Контроллер | Реле должно удерживать импульс на время фактического прохода. |
| Питание | Допускается 8–12 В AC/DC; учитывается пусковой ток катушки. |
| Монтажный зазор | Язычок замка не должен создавать постоянное боковое давление. |
04
Сравнение решений
7756, 7755 или 7753 — разные алгоритмы
Viro 7753
Fail Safe: при снятии питания дверь разблокируется.
Открыть карточку →Viro 7755
Одиночный импульс с памятью до открытия и закрытия двери.
YLI YS-132NO
Длинная Fail Secure электрозащёлка для европейского замка.
Открыть карточку →05
Технические данные
Параметры Viro 7756
Важно: Перед подключением необходимо проверить мощность трансформатора. Постоянная подача питания на катушку серии 7756 не допускается официальной схемой.
| Параметр | Значение |
|---|---|
| Серия | 7756 |
| Режим | непрерывный импульс, без памяти |
| Питание | 8–12 В AC/DC |
| Сопротивление катушки | 14 Ом |
| Потребление AC | около 620 мА при 50 Гц |
| Потребление DC | около 860 мА |
| Тип работы | прерывистый |
| Поведение после импульса | немедленный возврат в запертое состояние |
06
Практические вопросы
Вопросы по Viro 7756
Что означает «без памяти» у Viro 7756?
Защёлка остаётся разблокированной только пока подаётся электрический импульс. После его прекращения она сразу возвращается в исходное состояние.
Можно ли подать короткий импульс и открыть дверь позже?
Нет. Для такого сценария нужна серия с памятью, например 7755.
Какое питание требуется?
Для серии 7756 официально указано 8–12 В AC/DC в прерывистом режиме.
Можно ли подавать питание постоянно?
Нет, для 7756 указан прерывистый режим. Постоянное питание относится к обратной модели 7753.
Поставляется ли ответная планка вместе с защёлкой?
В текущей карточке ответная планка указана как отдельный элемент и подбирается по дверному узлу.
Комплектация СКУД
Подбор Viro 7756 и ответной планки
Пришлите фото замка и коробки, размеры монтажного выреза, направление двери и модель контроллера. Проверим планку, питание и длительность управляющего сигнала.
01Проверка замкаразмеры и задача
02Планка и направлениесовместимость и монтаж
03Импульс управлениясостав и поставка
