YLI · Электрозащёлка Fail Secure

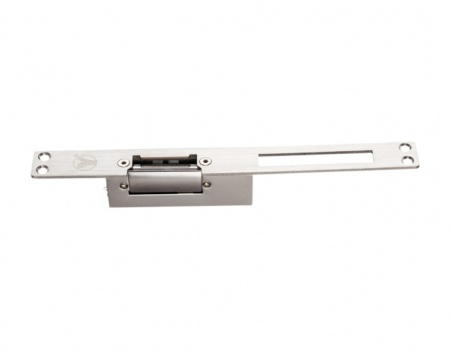

YS-132NO — длинная электрозащёлка с запиранием при отключённом питании
YS-132NO используют там, где при исчезновении напряжения дверь должна остаться закрытой. Длинная лицевая планка рассчитана на европейские механические замки, а исполнение NO обеспечивает разблокировку только во время подачи питания.
01
Выбор по задаче
Где решение работает правильно и что проверить заранее
Подходит
Рабочий сценарий
- дверь должна оставаться запертой при отключении питания
- используется европейский цилиндровый механический замок
- нужна длинная лицевая планка для коробки
- установка выполняется на деревянной, металлической или ПВХ-двери
Проверить
До заказа и монтажа
- совпадение защёлки механического замка с окном электрозащёлки
- напряжение конкретного исполнения: 12 или 24 В
- допустимость Fail Secure для эвакуационного маршрута
- наличие места в коробке под корпус длиной 250 мм
02
Конструкция и работа
Как работает нормально закрытая электрозащёлка YS-132NO
Состояние без питания
Механизм удерживает дверь закрытой, поэтому пропадание напряжения не открывает проход.
Разблокировка
Контроллер или кнопка доступа подают питание на катушку и освобождают защёлку.
Длинная планка
Лицевая часть длиной 250 мм перекрывает монтажный вырез и упрощает аккуратную установку.
Совместимый замок
Электрозащёлка работает вместе с механическим замком европейского типа.
Материалы двери
Применение допускается на деревянных, металлических и ПВХ-дверях.
Режим работы
Катушка рассчитана на продолжительную работу при соблюдении номинального напряжения.
03
Данные для подбора
Какие параметры дверного узла нужны для YS-132NO
| Исходные данные | Почему это важно |
|---|---|
| Механический замок | Нужны форма и положение защёлки, глубина корпуса и размеры ответной зоны. |
| Коробка двери | Проверяются материал, ширина профиля и возможность выполнить вырез 250×25 мм. |
| Питание | Для версии 12 В ток составляет около 240 мА; для 24 В — около 120 мА. |
| Логика безопасности | Следует подтвердить, что дверь должна оставаться закрытой при аварийном отключении. |
| Монтажный зазор | Язычок замка не должен постоянно давить на подвижную часть электрозащёлки. |
04
Сравнение решений
YS-132NO или YS-132NC: выбор по поведению при отключении питания
YS-132NC
Fail Safe: при снятии питания проход разблокируется.
Открыть карточку →Viro 7756
Импульсная электрозащёлка без памяти для кратковременной разблокировки.
Открыть карточку →Viro 7753
Обратное действие: при пропадании питания защёлка свободна.
Открыть карточку →05
Технические данные
Параметры YLI YS-132NO
Важно: Характеристики относятся к официальной серии YS-132NO/NC(SZ). До монтажа необходимо сверить конкретное напряжение и чертёж исполнения.
| Параметр | Значение |
|---|---|
| Тип | длинная врезная электрозащёлка для европейского замка |
| Логика | Fail Secure / без питания закрыта |
| Размер корпуса | 250×25×31 мм |
| Статическая нагрузка | до 350 кг |
| Питание 12 В | примерно 240 мА |
| Питание 24 В | примерно 120 мА |
| Материал защёлки | нержавеющая сталь |
| Двери | деревянные, металлические, ПВХ |
06
Практические вопросы
Вопросы по YS-132NO
Что означает Power on-open у YS-132NO?
В нормальном состоянии без питания защёлка остаётся запертой. Для разблокировки на неё подают питание.
Подойдёт ли YS-132NO для металлической двери?
Да, производитель предусматривает деревянные, металлические и ПВХ-двери, но геометрию замка и ответной части необходимо проверить.
Можно ли подавать питание постоянно?
Модель рассчитана на длительную работу, однако напряжение и ток должны соответствовать выбранному исполнению 12 или 24 В.
Чем YS-132NO отличается от YS-132NC?
YS-132NO остаётся закрытой без питания, а YS-132NC разблокируется при снятии питания.
Какие данные нужны для подбора?
Нужны профиль коробки, тип механического замка, размеры выреза, направление открывания и требуемая логика при отключении питания.
Инженерный подбор ATGR
Подбор YLI YS-132NO под дверную коробку
Пришлите фото и чертёж коробки, модель механического замка, размеры защёлки и требуемую логику при отключении питания. Проверим совместимость до выполнения монтажного выреза.
01Проверка замкаразмеры и задача
02Сверка вырезасовместимость и монтаж
03Схема питаниясостав и поставка
