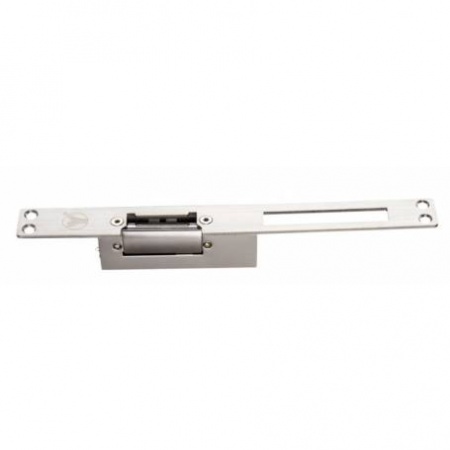

YLI · Электрозащёлка Fail Safe
YS-132NC — разблокировка двери при отключении питания
YS-132NC выбирают для дверей, которые должны переходить в свободное состояние при потере электропитания. Катушка удерживает защёлку закрытой во время подачи напряжения, а его снятие освобождает проход.
01
Выбор по задаче
Где решение работает правильно и что проверить заранее
Подходит
Рабочий сценарий
- при аварийном отключении дверь должна разблокироваться
- проект предусматривает электрозащёлку Fail Safe
- используется европейский механический замок
- нужна длинная лицевая планка для аккуратного монтажа
Проверить
До заказа и монтажа
- соответствие решения требованиям эвакуации и пожарной безопасности
- резервирование блока питания и ток катушки
- нагрев при длительной подаче напряжения
- точную геометрию коробки и положение язычка
02
Конструкция и работа
Что происходит с YS-132NC при наличии и пропадании напряжения
Рабочее состояние
При подаче питания катушка удерживает защёлку в закрытом положении.
Аварийное состояние
При снятии питания механизм освобождается и дверь можно открыть.
Длительная работа
Исполнение рассчитано на постоянное питание при соблюдении номинальных параметров.
Механическая часть
Подвижная защёлка взаимодействует с язычком установленного дверного замка.
Материалы двери
Допускаются дерево, металл и ПВХ при подходящем профиле коробки.
Монтаж
Корпус и длинная планка устанавливаются в подготовленный вырез по чертежу.
03
Данные для подбора
Что передать инженеру для подбора YS-132NC
| Исходные данные | Почему это важно |
|---|---|
| Сценарий безопасности | Нужно подтвердить, что при снятии питания проход должен быть свободен. |
| Механический замок | Форма язычка и его положение определяют совместимость. |
| Профиль коробки | Проверяется место под корпус 250×25×31 мм. |
| Источник питания | Версия 12 В потребляет около 200 мА, версия 24 В — около 100 мА. |
| Контроллер | Выход контроллера должен соответствовать непрерывному режиму управления. |
04
Сравнение решений
Fail Safe и Fail Secure — два разных проектных сценария
YS-132NO
Fail Secure: без питания дверь остаётся закрытой.
Открыть карточку →Viro 7753
Fail Safe электрозащёлка обратного действия.
Открыть карточку →Viro 7756
Разблокировка только на время управляющего импульса.
Открыть карточку →05
Технические данные
Параметры YLI YS-132NC
Важно: Перед применением на эвакуационной или противопожарной двери необходимо подтвердить допустимость всей дверной системы, а не только электрозащёлки.
| Параметр | Значение |
|---|---|
| Тип | длинная врезная электрозащёлка |
| Логика | Fail Safe / с питанием закрыта |
| Размер корпуса | 250×25×31 мм |
| Статическая нагрузка | до 350 кг |
| Питание 12 В | примерно 200 мА |
| Питание 24 В | примерно 100 мА |
| Материал защёлки | нержавеющая сталь |
| Двери | деревянные, металлические, ПВХ |
06
Практические вопросы
Вопросы по YS-132NC
Почему YS-132NC называют Fail Safe?
При наличии питания защёлка удерживает дверь закрытой, а при отключении напряжения разблокируется.
Можно ли использовать YS-132NC на аварийном выходе?
Только после проверки требований проекта и сертификации дверного узла; сама логика Fail Safe не заменяет нормативную оценку.
Какой ток потребляет версия 12 В?
Официальная спецификация указывает около 200 мА для исполнения NC на 12 В.
Подходит ли модель для ПВХ-двери?
Да, производитель указывает ПВХ, металлические и деревянные двери, но профиль должен позволять выполнить монтажный вырез.
Что проверить перед установкой?
Положение язычка механического замка, глубину коробки, напряжение питания и отсутствие постоянного бокового давления на защёлку.
