Описание
Viro · Fail Safe

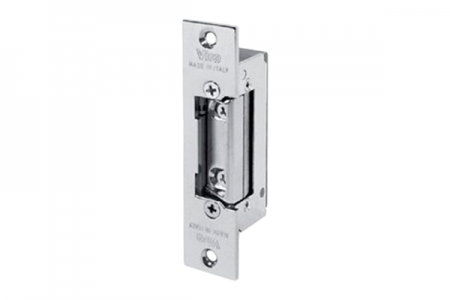

Viro 7753 — электрозащёлка, которая разблокируется при пропадании питания
7753 работает обратно стандартной импульсной защёлке: напряжение удерживает механизм заблокированным, а его снятие освобождает дверь. Такое поведение используют в системах, где отключение питания должно обеспечить свободный проход.
01
Выбор по задаче
Где решение работает правильно и что проверить заранее
Подходит
Рабочий сценарий
- дверь должна разблокироваться при аварийном отключении
- система рассчитана на постоянное питание защёлки
- контроллер управляет снятием напряжения
- механический замок совместим с корпусом Viro
Проверить
До заказа и монтажа
- нормативные требования к эвакуационному проходу
- резервирование и коммутацию источника 12 В
- положение язычка без постоянного давления
- допустимую лицевую планку и направление установки
02
Конструкция и работа
Как устроена Fail Safe логика Viro 7753
Питание включено
Катушка блокирует подвижную часть и удерживает дверь закрытой.
Питание снято
Защёлка освобождается, дверь можно открывать и закрывать.
Аварийный сценарий
Потеря сетевого питания автоматически приводит к разблокировке.
Непрерывная работа
Катушка рассчитана на постоянное питание 12 В DC.
Регулировка
Отверстие под язычок настраивают так, чтобы исключить боковую нагрузку.
Реверсивность
Некоторые исполнения серии допускают изменение направления корпуса по инструкции.
03
Данные для подбора
Что нужно проверить до подключения Viro 7753
| Исходные данные | Почему это важно |
|---|---|
| Логика объекта | Нужно подтвердить, что отсутствие питания действительно должно открывать проход. |
| Источник 12 В | Номинальный ток около 230 мА; источник и реле выбирают с запасом. |
| Механический замок | Язычок в закрытом состоянии не должен упираться в защёлку. |
| Планка | Форма и направление лицевой части подбираются под дверную коробку. |
| Контроль доступа | Реле контроллера должно снимать питание для разрешения прохода. |
04
Сравнение решений
Когда выбрать 7753, а когда импульсную защёлку
Viro 7756
Питание подаётся только на время разрешённого прохода.
Открыть карточку →YLI YS-132NC
Длинная Fail Safe защёлка для европейского механического замка.
Открыть карточку →ML-180K
Накладной электромагнитный замок вместо врезной защёлки.
Открыть карточку →05
Технические данные
Параметры Viro 7753
Важно: Для стабильной работы язычок дверного замка не должен давить на отверстие электрозащёлки. Это отдельное требование официальной инструкции Viro.
| Параметр | Значение |
|---|---|
| Серия | 7753 |
| Логика | Fail Safe / обратное действие |
| Питание | 12 В DC |
| Сопротивление катушки | 52 Ом |
| Потребление | около 230 мА |
| Тип работы | непрерывный |
| При наличии питания | дверь заблокирована |
| При снятии питания | дверь разблокирована |
06
Практические вопросы
Вопросы по Viro 7753
Как работает обратное действие Viro 7753?
При подаче 12 В DC защёлка блокируется, а при снятии питания освобождается.
Можно ли подключать 7753 к 8–12 В AC?
Нет. Для 7753 официально указано постоянное питание 12 В DC.
Почему важна регулировка язычка?
Закрытый язычок механического замка не должен давить на отверстие защёлки, иначе механизм может работать нестабильно.
Подходит ли 7753 для аварийного выхода?
Логика Fail Safe полезна для аварийной разблокировки, но допустимость определяется проектом и дверной системой в целом.
Чем 7753 отличается от 7756?
7753 запирается при наличии постоянного питания, а 7756 освобождается только на время управляющего импульса.
