ACCORDTEC · Электромагнитный замок

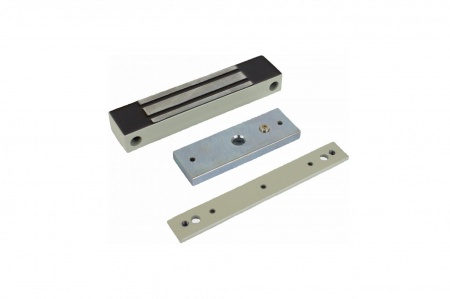

ML-180K с планкой — компактный уличный магнитный замок на 200 кг
ML-180K подходит для дверей и калиток, где требуется нормально открытая логика: при подаче питания магнит удерживает якорь, а после снятия напряжения дверь освобождается. Корпус защищён по IP67 и рассчитан на наружную эксплуатацию.
01
Выбор по задаче
Где решение работает правильно и что проверить заранее
Подходит
Рабочий сценарий
- необходим накладной электромагнитный замок компактного размера
- дверь должна разблокироваться при снятии питания
- оборудование устанавливается на улице или во влажной зоне
- достаточно удерживающего усилия 200 кг
Проверить
До заказа и монтажа
- геометрию дверной коробки и место крепления якоря
- жёсткость полотна и отсутствие перекоса
- возможность проложить кабель к корпусу
- необходимость уголка, кожуха или дополнительной монтажной пластины
02
Конструкция и работа
Как ML-180K удерживает дверь и освобождает её без залипания
Электромагнит
При подаче 12 В корпус создаёт магнитное поле и удерживает якорную пластину.
Якорь
Пластина должна прилегать всей рабочей поверхностью без перекоса и жёсткого зажатия.
Компенсатор
Механический элемент снижает эффект остаточной намагниченности после снятия питания.
Корпус IP67
Замок защищён от пыли и кратковременного воздействия воды.
Монтажная планка
Комплектация упрощает установку на подходящую дверную конструкцию.
Температура
Рабочий диапазон от −40 до +40 °C допускает эксплуатацию на улице.
03
Данные для подбора
Какие параметры двери нужны для установки ML-180K
| Исходные данные | Почему это важно |
|---|---|
| Полотно и коробка | Материал и размеры определяют положение корпуса и якоря. |
| Направление открывания | Для нестандартной геометрии может понадобиться L- или Z-образный кронштейн. |
| Питание | Нужен стабилизированный источник 12 В с запасом по току более 0,4 А. |
| Кабель | Сечение и длина линии должны исключать заметное падение напряжения. |
| Условия эксплуатации | Для улицы проверяют герметизацию соединений и защищённую прокладку кабеля. |
04
Сравнение решений
Когда требуется более мощный магнитный замок
ML-295KB
Удержание 300 кг и коричневое исполнение с уголком.
Открыть карточку →YS-132NO
Врезная электрозащёлка вместо накладного магнита.
Открыть карточку →Дори-4
Кодовый электромеханический замок без отдельного считывателя.
Открыть карточку →05
Технические данные
Параметры ACCORDTEC ML-180K
Важно: Удерживающее усилие достигается только при правильном прилегании якоря. Перекос, загрязнение или жёсткая фиксация пластины заметно снижают фактическую силу.
| Параметр | Значение |
|---|---|
| Тип | накладной электромагнитный замок |
| Логика | нормально открытый |
| Усилие удержания | 200 кг |
| Питание | 11,5–14,5 В DC; номинально 12 В |
| Ток | до 400 мА |
| Степень защиты | IP67 |
| Рабочая температура | от −40 до +40 °C |
| Размер | 180×40×25 мм |
| Ответная часть | 120×40×12 мм |
| Комплектация | с планкой |
06
Практические вопросы
Вопросы по ML-180K
Какое усилие удержания у ML-180K?
Актуальная официальная спецификация ACCORDTEC указывает 200 кг.
Можно ли устанавливать ML-180K на улице?
Да, замок имеет степень защиты IP67 и рабочий диапазон от −40 до +40 °C.
Что входит в эту комплектацию?
Карточка относится к исполнению с монтажной планкой; дополнительные уголки и кожухи подбираются отдельно.
Почему дверь может залипать после снятия питания?
Остаточная намагниченность может задерживать открывание, поэтому в ML-180K используется механический компенсатор.
Какие данные нужны для монтажа?
Тип и направление двери, материал коробки, место крепления корпуса и якоря, питание 12 В и способ прокладки кабеля.
