ACCORDTEC · Магнитный замок 300 кг

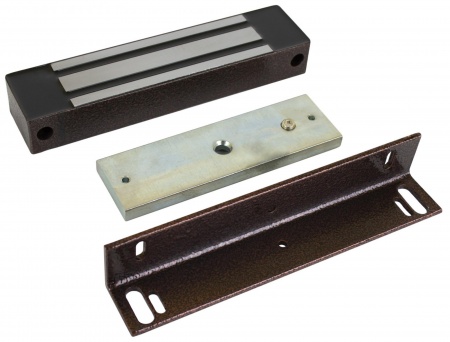

ML-295KB с уголком — влагозащищённый замок для тяжёлых дверей и калиток
ML-295KB применяют там, где компактного магнита на 200 кг недостаточно. Усилие удержания 300 кг, наружное исполнение IP67 и комплектный уголок позволяют использовать модель на входных группах, промышленных дверях и калитках.
01
Выбор по задаче
Где решение работает правильно и что проверить заранее
Подходит
Рабочий сценарий
- нужно удержание 300 кг на наружной или внутренней двери
- коричневый корпус лучше соответствует цвету конструкции
- монтаж требует комплектного уголка
- дверь должна разблокироваться при отключении питания
Проверить
До заказа и монтажа
- прочность места крепления корпуса и уголка
- полное прилегание якорной пластины
- достаточный ток источника питания
- нужен ли отдельный датчик Холла или положения двери
02
Конструкция и работа
Из каких узлов состоит монтаж ML-295KB
Корпус магнита
Устанавливается на неподвижную часть двери и подключается к источнику 12 В.
Якорная пластина
Крепится на полотно с небольшим подвижным допуском для самоустановки.
Монтажный уголок
Помогает разместить корпус на дверях со сложной геометрией.
Компенсатор
Снижает остаточную намагниченность и облегчает открывание.
Защита IP67
Допускает эксплуатацию под воздействием пыли и влаги.
Коричневое исполнение
Согласуется с окрашенными дверями и калитками.
03
Данные для подбора
Что нужно проверить перед установкой ML-295KB
| Исходные данные | Почему это важно |
|---|---|
| Масса и жёсткость двери | Тяжёлое полотно требует прочного основания для корпуса и якоря. |
| Монтажная геометрия | Уголок и якорь должны обеспечить параллельное прилегание. |
| Источник питания | Нужны 12 В и токовый запас выше 0,47 А. |
| Контроль состояния | Если нужен датчик Холла, следует выбрать соответствующее исполнение, а не базовый ML-295KB. |
| Уличная установка | Соединения и кабельный ввод должны быть защищены не хуже корпуса. |
04
Сравнение решений
ML-295KB и соседние решения
ML-180K
Более компактный замок с удержанием 200 кг.
Открыть карточку →YS-132NC
Врезная Fail Safe электрозащёлка.
Открыть карточку →Дори-4 Ракушка
Кодовый накладной электромеханический замок.
Открыть карточку →05
Технические данные
Параметры ACCORDTEC ML-295KB
Важно: Базовая модель ML-295KB не должна автоматически описываться как версия с датчиком Холла. Для контроля состояния замка требуется отдельное исполнение.
| Параметр | Значение |
|---|---|
| Тип | накладной электромагнитный замок |
| Логика | нормально открытый |
| Усилие удержания | 300 кг |
| Питание | 11,5–14,5 В DC; номинально 12 В |
| Ток | до 470 мА |
| Степень защиты | IP67 |
| Рабочая температура | от −40 до +40 °C |
| Размер корпуса | 220×52×32 мм |
| Ответная часть | 163×50×12 мм |
| Цвет | коричневый |
| Комплектация | с уголком |
06
Практические вопросы
Вопросы по ML-295KB
Какое усилие удержания у ML-295KB?
Актуальная карточка ACCORDTEC указывает 300 кг.
Что означает буква B в модели?
Карточка относится к коричневому исполнению корпуса.
Можно ли устанавливать замок на улице?
Да, официально заявлены IP67 и диапазон от −40 до +40 °C.
Есть ли датчик состояния замка?
У базового ML-295KB датчик Холла не заявлен; он присутствует у отдельной версии ML-295KB-2.
Что входит в комплект?
Данная карточка относится к комплектации с уголком.
Подбор для входной группы
Проверка монтажа ACCORDTEC ML-295KB
Отправьте фото коробки и полотна, размеры перемычки, направление открывания и требования к контролю состояния. Подберём уголок, якорь и питание.
