Описание
Arsenal · AR-500A

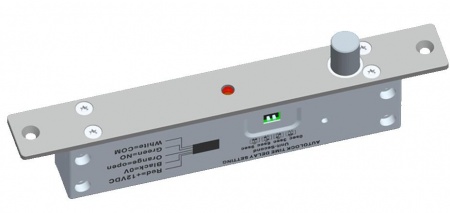

AR-500A — нормально закрытый электроригельный замок с задержкой закрывания
Модель устанавливается в коробку или дверное полотно и работает по fail-secure логике: при отсутствии питания дверь остаётся запертой. Таймер позволяет задать задержку повторного выдвижения ригеля после закрывания.
01
Выбор по задаче
Когда решение подходит и что проверить заранее
Подходит
Рабочий сценарий
- дверь должна оставаться запертой при пропадании питания
- нужен скрытый врезной замок для СКУД
- дверной узел допускает точный монтаж корпуса и ответной планки
- контроллер поддерживает требуемую логику управления
Проверить
До включения в спецификацию
- требования аварийного выхода и пожарной безопасности
- напряжение и ток конкретной поставки
- соосность ригеля и ответного отверстия
- наличие механического или альтернативного аварийного отпирания
02
Конструкция и работа
Ключевые особенности продукта
Электроригель
Механически блокирует дверь после выдвижения в ответную часть.
Fail-secure логика
Без питания замок остаётся закрытым; это принципиально для сценария безопасности.
LED-индикация
Показывает состояние замкового узла.
Таймер
Переключаемая задержка 0, 3, 6 или 9 секунд.
Врезной корпус
Может размещаться в коробке или полотне при достаточной монтажной глубине.
Ответная планка
Требует точной соосности и стабильной геометрии двери.
03
Проектный подбор
Какие исходные данные нужны до заказа
| Исходные данные | Почему это важно |
|---|---|
| Дверь | Материал, толщина, направление и возможность двустороннего открывания. |
| Монтажная зона | Глубина, размеры выреза и место для ответной планки. |
| Электропитание | Напряжение, пусковой ток и резервирование. |
| СКУД | Тип контроллера, реле и датчики состояния. |
| Безопасность | Путь эвакуации, аварийное отпирание и поведение при пожаре. |
04
Сравнение
Смежные решения и границы применения
YLI YS-132NO
Нормально открытая электрозащёлка с другой монтажной логикой.
Открыть карточку →YLI YS-132NC
Fail-safe электрозащёлка для другого сценария двери.
Открыть карточку →Электромагнитный замок
Обычно отпирается при пропадании питания и требует постоянного питания.
Открыть карточку →05
Технический слой
Подтверждённые параметры Arsenal AR-500A
Важно: Нормально закрытая логика не подходит для каждого эвакуационного сценария. Соответствие требованиям объекта определяется проектировщиком и дверной системой в сборе.
| Параметр | Значение или правило подбора |
|---|---|
| Режим | Нормально закрытый: без питания заперт. |
| Размер корпуса | 192×25×37 мм. |
| Задержка закрывания | 0, 3, 6 или 9 секунд. |
| Индикация | Светодиодная. |
| Усиление среза ригеля | До 500 кг по данным поставщика. |
| Установка | Врезная, внутренняя. |
06
Практические вопросы
Частые вопросы по подбору
Что происходит при отключении питания?
Ригель остаётся в запертом положении, поэтому требуется заранее продуманный способ аварийного отпирания.
Можно ли установить на стеклянную дверь?
Возможность зависит от стеклянного узла, креплений и совместимой монтажной фурнитуры.
Для чего нужен таймер?
Он задаёт задержку повторного запирания после закрывания двери.
Почему важна соосность?
Перекос создаёт боковую нагрузку на ригель и мешает стабильному отпиранию.
Какие данные нужны?
Фото и размеры двери, монтажная зона, питание, контроллер и требования аварийного выхода.
Инженерный подбор ATGR
Проверка дверного узла под AR-500A
Пришлите чертёж двери, размеры монтажной зоны и схему СКУД. Мы проверим корпус, ответную планку, питание и безопасную логику работы.
01Геометрия монтажаразмеры и задача
02Электрическая схемасовместимость и монтаж
03Проверка безопасностисостав и поставка
