TANTOS · Сенсорная кнопка выхода

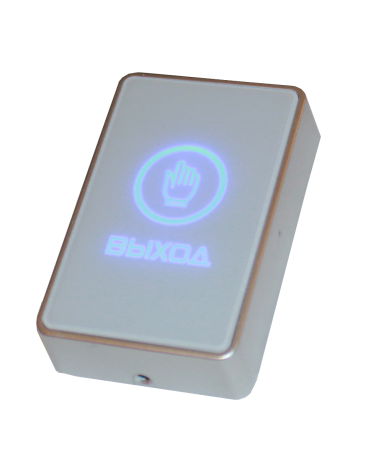

TS-MAGIC White — светлая сенсорная кнопка для аккуратной точки выхода
Белая TS-MAGIC передаёт команду на разблокировку двери без механического хода клавиши: пользователь касается подсвеченной зоны, а встроенное реле переключает цепь контроллера или запирающего устройства. Модель рассчитана на накладной монтаж внутри слаботочной системы и требует правильного выбора поверхности установки.
01
Сценарий применения
Где белая TS-MAGIC работает предсказуемо
Подходит
Когда модель уместна
- офисная или административная точка прохода с контролируемым выходом
- светлый интерьер, где требуется неброская накладная кнопка
- цепь управления, которой нужен переключающий релейный контакт
- помещение с температурой в пределах указанного производителем диапазона
Проверить
Что уточнить до заказа
- материал основания: прямой монтаж на металл производитель не рекомендует
- наличие стабилизированного питания 12 В постоянного тока
- ток и напряжение цепи, которую будет переключать реле
- место кнопки относительно двери и удобство подхода пользователя
02
Устройство и работа
Как сенсор, подсветка и реле образуют один узел
Ёмкостная зона
Срабатывание происходит при касании лицевой панели без нажимного механизма.
Двухцветный сигнал
Синяя подсветка помогает найти кнопку, зелёный цвет подтверждает срабатывание.
Переключающее реле
Полная контактная группа позволяет использовать нормально разомкнутую или нормально замкнутую логику.
Накладной корпус
Кнопка ставится на подготовленную поверхность без врезки корпуса в стену.
Ограничение по металлу
Металлическое основание способно влиять на ёмкостный принцип и вызывать ложные команды.
Системное подключение
Кнопку согласуют с контроллером, источником питания и исполнительным устройством.
03
Данные для проектирования
Что проверить в схеме до монтажа TS-MAGIC White
| Исходные данные | Зачем они нужны |
|---|---|
| Основание | Материал стены, панели или коробки определяет стабильность ёмкостного сенсора. |
| Питание | Нужно подтвердить 12 В DC и резерв по току для самой кнопки. |
| Логика входа | Контроллер или замок должен принимать НО либо НЗ сухой контакт. |
| Коммутируемая цепь | Напряжение и ток не должны превышать 28 В и 3 А. |
| Кабель и трасса | Количество жил выбирают с учётом питания, COM, NO и NC. |
04
Сопоставление решений
Сенсорная или механическая кнопка: что поставить на выходе
TS-MAGIC Black
Та же электрическая схема и сенсорный принцип в чёрном исполнении.
Открыть карточку →TS-CLICK light
Механическая металлическая кнопка с подсветкой для основания, где ёмкостный сенсор нежелателен.
Открыть карточку →Кнопки доступа
Раздел для сравнения других форм-факторов и принципов срабатывания.
Открыть карточку →05
Технические данные
Электрические и монтажные параметры TS-MAGIC White
Основание: характеристики и монтажное ограничение взяты с официальной страницы TANTOS TS-MAGIC.
| Параметр | Значение |
|---|---|
| Тип сенсора | ёмкостный |
| Питание и потребление | 12 В DC, не более 40 мА |
| Выходное реле | переключающая группа НО / НЗ / COM |
| Коммутируемая нагрузка | до 28 В / 3 А |
| Монтаж | накладной |
| Индикация | двухцветная: синяя и зелёная |
| Температура | −20…+50 °C |
| Габариты | 86×50×20 мм |
| Цвет лицевой панели | белый |
Не подключайте нагрузку выше допустимых параметров реле и не размещайте кнопку непосредственно на металлической поверхности без технического решения.
06
Практические вопросы
Вопросы по установке белой TS-MAGIC
Можно ли установить TS-MAGIC White на металлическую дверную коробку?
Производитель не рекомендует непосредственный монтаж на металлическую поверхность: ёмкостный сенсор может срабатывать нестабильно. Нужна неметаллическая монтажная основа или кнопка другого принципа действия.
Какие контакты доступны у выходного реле?
TS-MAGIC имеет полную группу переключающих контактов: нормально разомкнутый, нормально замкнутый и общий контакт.
Нужно ли отдельное питание для подсветки и сенсора?
Кнопка питается от источника 12 В постоянного тока; подключение выполняют по схеме производителя с учётом потребления до 40 мА.
Что показывает двухцветная индикация?
В штатном состоянии зона сенсора подсвечивается синим, а при срабатывании цвет меняется на зелёный.
Какие данные передать для подбора кнопки выхода?
Нужны материал поверхности, место установки, напряжение питания, логика входа контроллера или замка и требуемая схема НО/НЗ.
