TANTOS · Механическая кнопка выхода

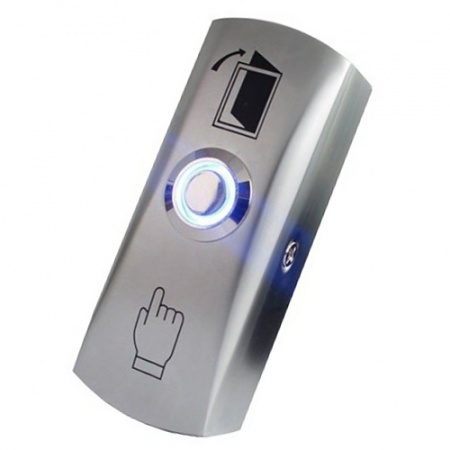

TS-CLICK light — металлическая кнопка с подсветкой и чётким нажатием
TS-CLICK light выбирают для точки выхода, где требуется физически ощутимое нажатие, компактный металлический корпус и видимая в темноте кнопка. В отличие от сенсорной панели, команда формируется механическим нормально разомкнутым контактом, а синяя подсветка питается отдельно.
01
Сценарий применения
Когда механическое нажатие предпочтительнее сенсора
Подходит
Когда модель уместна
- точка выхода, где пользователь должен почувствовать срабатывание
- металлическая или другая поверхность, нежелательная для ёмкостной кнопки
- коридор или тамбур со слабым освещением
- система с входом под нормально разомкнутый сухой контакт
Проверить
Что уточнить до заказа
- питание 12 В для подсветки и полярность проводов
- допустимую нагрузку контакта до 36 В / 3 А
- защиту места установки от прямого воздействия большого объёма осадков
- достаточность глубины и пространства для накладного корпуса
02
Устройство и работа
Почему подсветка и контакт подключаются как разные цепи
Нажимной модуль
Механическое перемещение замыкает выходной контакт.
Синее световое кольцо
Подсветка работает от 12 В и помогает обнаружить кнопку.
НО-логика
В ожидании контакт разомкнут, при нажатии цепь замыкается.
Металлический корпус
Цинковый сплав повышает жёсткость лицевой части и корпуса.
Накладная установка
Задняя часть крепится к поверхности, лицевая ставится после подключения.
Контроль нагрузки
Кнопка не заменяет силовое реле, если параметры замка выше её допуска.
03
Данные для проектирования
Что передать монтажнику для TS-CLICK light
| Исходные данные | Зачем они нужны |
|---|---|
| Логика контроллера | Вход должен реагировать на замыкание нормально разомкнутой цепи. |
| Питание подсветки | Нужно 12 В DC с правильной полярностью. |
| Коммутируемая нагрузка | Проверяются реальное напряжение и ток цепи выхода. |
| Среда установки | Во влажном месте учитывается ограничение паспорта по напряжению. |
| Кабель | Планируются отдельные жилы для LED и контактной пары. |
04
Сопоставление решений
TS-CLICK light и сенсорные TS-MAGIC: различия по эксплуатации
TS-MAGIC White
Светлая сенсорная кнопка с переключающим реле и запретом прямого монтажа на металл.
Открыть карточку →TS-MAGIC Black
Чёрная версия ёмкостной кнопки с двухцветной индикацией.
Открыть карточку →Кнопки доступа
Раздел с другими механическими и бесконтактными устройствами выхода.
Открыть карточку →05
Технические данные
Характеристики металлической TS-CLICK light
Основание: параметры взяты с официальной страницы и паспорта TANTOS TS-CLICK light.
| Параметр | Значение |
|---|---|
| Материал корпуса | цинковый сплав |
| Тип контакта | нормально разомкнутый |
| Коммутация | не более 36 В / 3 А |
| Ресурс | 500 000 циклов |
| Подсветка | синяя, питание 12 В |
| Монтаж | накладной |
| Рабочая температура | −20…+55 °C |
| Размеры | 80×30×25 мм |
При эксплуатации во влажной среде соблюдайте указанное в паспорте ограничение: не подключать кнопку к системам с напряжением выше 12 В.
06
Практические вопросы
Подключение и эксплуатация TS-CLICK light
Чем TS-CLICK light отличается от TS-MAGIC?
TS-CLICK light срабатывает механическим нажатием и имеет нормально разомкнутый контакт, а TS-MAGIC использует ёмкостный сенсор и переключающее реле.
Для чего нужна подсветка?
Синяя круговая подсветка помогает найти нажимной элемент при слабом освещении; для неё требуется питание 12 В.
Можно ли коммутировать 36 В?
Контакт рассчитан на напряжение не более 36 В и ток до 3 А. Во влажной среде паспорт запрещает подключать кнопку к системам с напряжением выше 12 В.
Какой ресурс указан производителем?
Для механического контактного узла заявлена надёжность 500 000 циклов.
Какие провода потребуются?
Нужны жилы для питания подсветки и отдельная пара для нормально разомкнутого контакта; точное подключение выполняют по паспорту.
