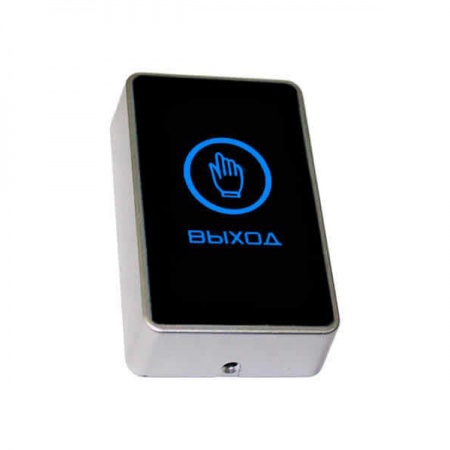

TS-MAGIC Black — сенсорная команда выхода в чёрной лицевой панели
Чёрное исполнение TS-MAGIC используют, когда кнопка должна визуально сочетаться с тёмной дверной фурнитурой, панелью или интерьером. Электрически это ёмкостная кнопка с отдельным питанием, двухцветной индикацией и переключающим реле для входа контроллера либо цепи разблокировки.
01
Сценарий применения
Когда чёрная сенсорная панель подходит дверному узлу
Подходит
Когда модель уместна
- тёмная входная группа или оборудование в единой чёрной отделке
- контролируемый выход без механической клавиши
- система, где требуется выбор между НО и НЗ контактом
- накладная установка на неметаллическую подготовленную основу
Проверить
Что уточнить до заказа
- не является ли предполагаемая поверхность металлической
- есть ли отдельные жилы для питания и релейной группы
- допустима ли сенсорная команда в конкретном сценарии безопасности
- не превышает ли нагрузка пределы встроенного реле
02
Устройство и работа
Что происходит от касания до команды контроллеру
Чувствительная панель
Ёмкостный датчик распознаёт прикосновение к отмеченной зоне.
Световая обратная связь
Цвет подсветки меняется с синего на зелёный при активации.
Сухие контакты
COM, NO и NC дают возможность выбрать требуемую логику без внешнего реле при допустимой нагрузке.
Пластиковая лицевая часть
Она отделяет сенсор от пользователя и формирует рабочую чувствительную область.
Питание 12 В
Электроника и подсветка требуют постоянного питания независимо от коммутируемой цепи.
Монтажная дисциплина
Неподходящее основание или прокладка кабеля способны ухудшить работу сенсора.
03
Данные для проектирования
Пять параметров для рабочей схемы чёрной TS-MAGIC
| Исходные данные | Зачем они нужны |
|---|---|
| Поверхность | Неметаллическая основа снижает риск влияния на ёмкостный датчик. |
| Контроллер | Нужно знать, какой вход он ожидает: НО или НЗ. |
| Источник питания | Подтверждаются напряжение 12 В и полярность подключения. |
| Исполнительная цепь | Сверяются коммутируемые напряжение и ток. |
| Условия помещения | Температура и воздействие влаги должны соответствовать месту установки. |
04
Сопоставление решений
Выбор чёрной кнопки среди соседних моделей
TS-MAGIC White
Функционально идентичное светлое исполнение для белых стен и профилей.
Открыть карточку →TS-CLICK light
Металлическая механическая кнопка с синей подсветкой и нормально разомкнутым контактом.
Открыть карточку →Кнопки доступа
Все кнопки выхода каталога ATGR для сравнения формы и способа срабатывания.
Открыть карточку →05
Технические данные
Паспортные данные TS-MAGIC Black
Основание: использованы данные официальной страницы TANTOS для серии TS-MAGIC, где указаны оба цвета лицевой панели.
| Параметр | Значение |
|---|---|
| Датчик | ёмкостный |
| Рабочее питание | 12 В DC |
| Потребление | не более 40 мА |
| Контактная группа | NO / NC / COM |
| Предельная коммутация | 28 В / 3 А |
| Монтаж | накладной |
| Подсветка | синяя в ожидании, зелёная при срабатывании |
| Размер корпуса | 86×50×20 мм |
| Цвет | чёрный |
Цвет корпуса не меняет электрические характеристики. Критично соблюдать предупреждение производителя по металлическим поверхностям.
06
Практические вопросы
Что уточняют перед монтажом TS-MAGIC Black
Чем чёрная TS-MAGIC отличается от белой?
Функционально это одна серия с одинаковым сенсором, питанием, реле и габаритами; различается цвет лицевой панели.
Почему сенсор может самопроизвольно срабатывать на металле?
Ёмкостный принцип зависит от электрических свойств окружающей поверхности, поэтому производитель предупреждает о возможной некорректной работе при прямом монтаже на металл.
Можно ли использовать нормально замкнутый контакт?
Да. Полная контактная группа реле включает NC, NO и COM, поэтому схема выбирается под вход контроллера или запирающего устройства.
Какое питание требуется кнопке?
Нужно стабилизированное питание 12 В постоянного тока с учётом потребления до 40 мА.
Что включить в монтажное задание?
Укажите поверхность установки, высоту, трассу кабеля, питание, используемые контакты реле и оборудование, которое получает команду выхода.
Проектирование СКУД
Согласуем чёрную TS-MAGIC с контроллером
Передайте модель контроллера, напряжение источника, фотографию места установки и логику разблокировки. Инженер проверит контакты, кабель и допустимость сенсорной кнопки на выбранном основании.
