Спецдеталь · ПД АЛ-132

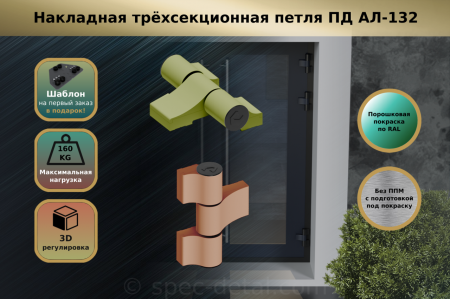

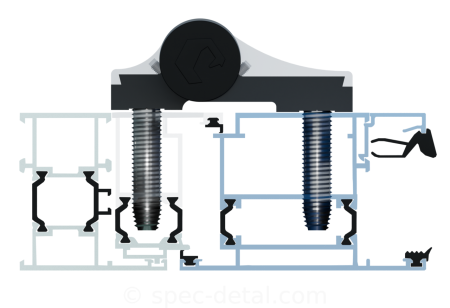

Трёхсекционная петля для нагруженных дверей
Три секции повышают базовую несущую способность. Для холодного профиля применяют закладные, для тёплого — анкеры.
01
Выбор по задаче
Когда продукт подходит и что проверить
Подходит
Рабочий сценарий
- дверь повышенной массы
- нужен накладной узел
- крепёж согласован
- геометрия рассчитана
Проверить
До заказа
- H/L полотна
- массу
- тип профиля
- число петель
02
Конструкция
Ключевые особенности

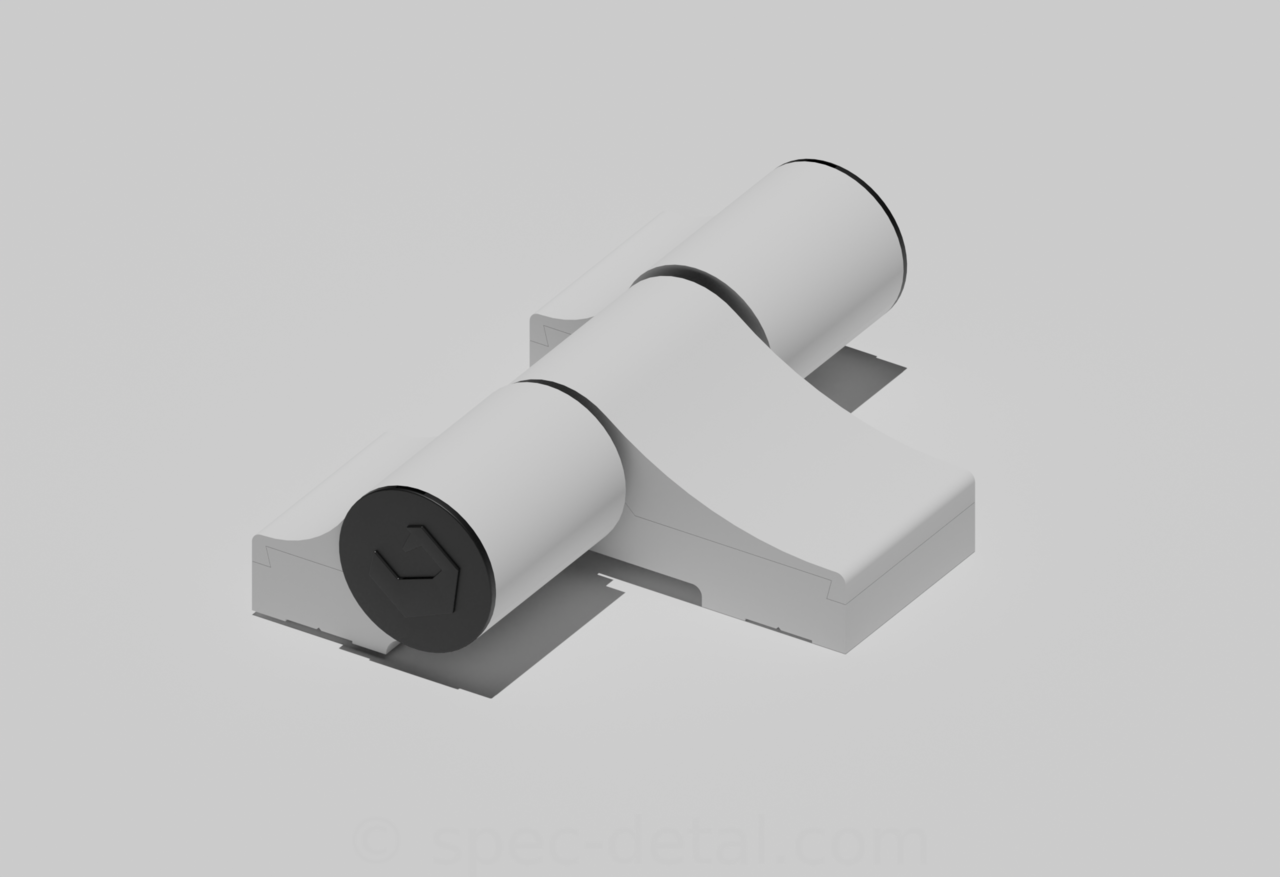

Три секции
Повышенная базовая нагрузка.
Эксцентрик
Регулировка положения.
Подшипник
Монтаж по инструкции.

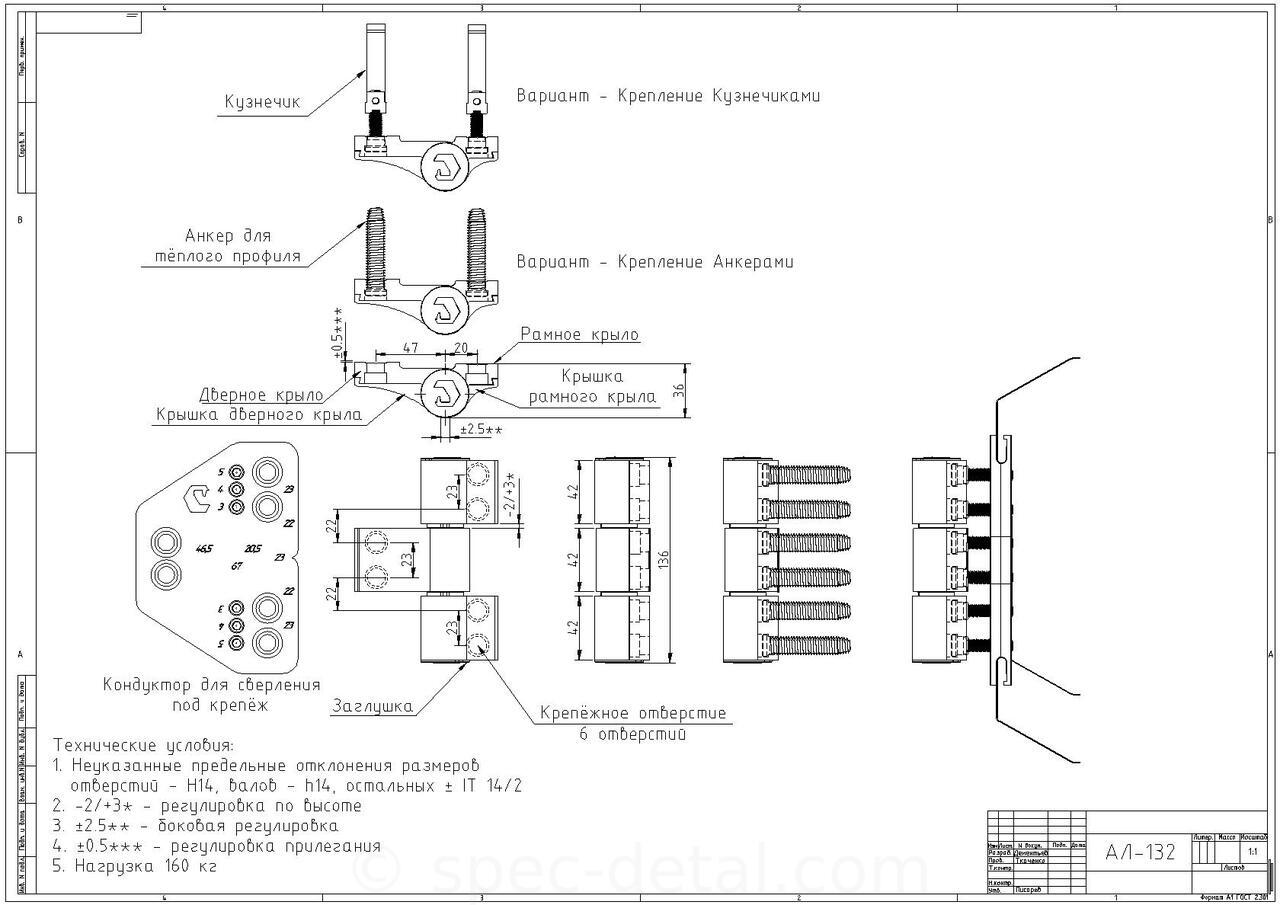

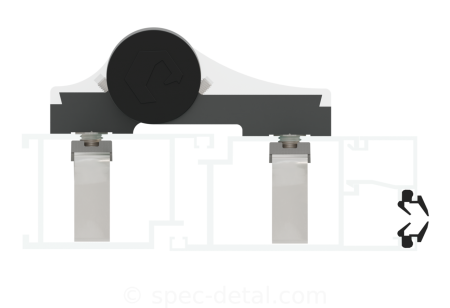

Холодный профиль
Закладные и болты.
Тёплый профиль
Анкеры 58/76 мм.
RAL
Окраска по проекту.
03
Проектный подбор
Какие данные нужны инженеру
| Данные | Зачем нужны |
|---|---|
| Полотно | Высота, ширина, масса. |
| Профиль | Тёплый или холодный. |
| Крепёж | Тип и длина. |
| Количество | Две или три петли. |
| Отделка | RAL или без покрытия. |
04
Сравнение
Смежные решения
ПД АЛ-87
Двухсекционная модель.
Открыть карточку →dormakaba AL
Импортная линейка.
Открыть карточку →ПВХ
Отдельные петли.
Открыть карточку →05
Технический слой
Расчёт ПД АЛ-132
Важно: Допустимая масса определяется формулой производителя, а не только числом 160 кг.
| Параметр | Значение |
|---|---|
| База | 160 кг на две петли. |
| Третья петля | Коэффициент 1,15. |
| Геометрия | Понижение при H/L ниже 2,0. |
| Тёплый профиль | Анкерный монтаж. |
| Холодный профиль | Закладные пластины. |
06
FAQ
Частые вопросы
Почему важна ширина?
Она меняет момент нагрузки.
Что даёт третья петля?
Коэффициент 1,15 при правильном размещении.
Крепёж тёплого профиля?
Анкеры нужной длины.
Можно заказать RAL?
Да.
Что прислать?
Размеры, массу и профиль.
Инженерный подбор ATGR
Расчёт ПД АЛ-132
Передайте геометрию двери и профиль.
01Полотноразмеры и задача
02Крепёжсовместимость и монтаж
03Комплектсостав и поставка
Документы
pdal
2,4 мб
pd_al-132_trehsekcionnaya1
119 кб
pd_al-132_trehsekcionnaya2
155,5 кб

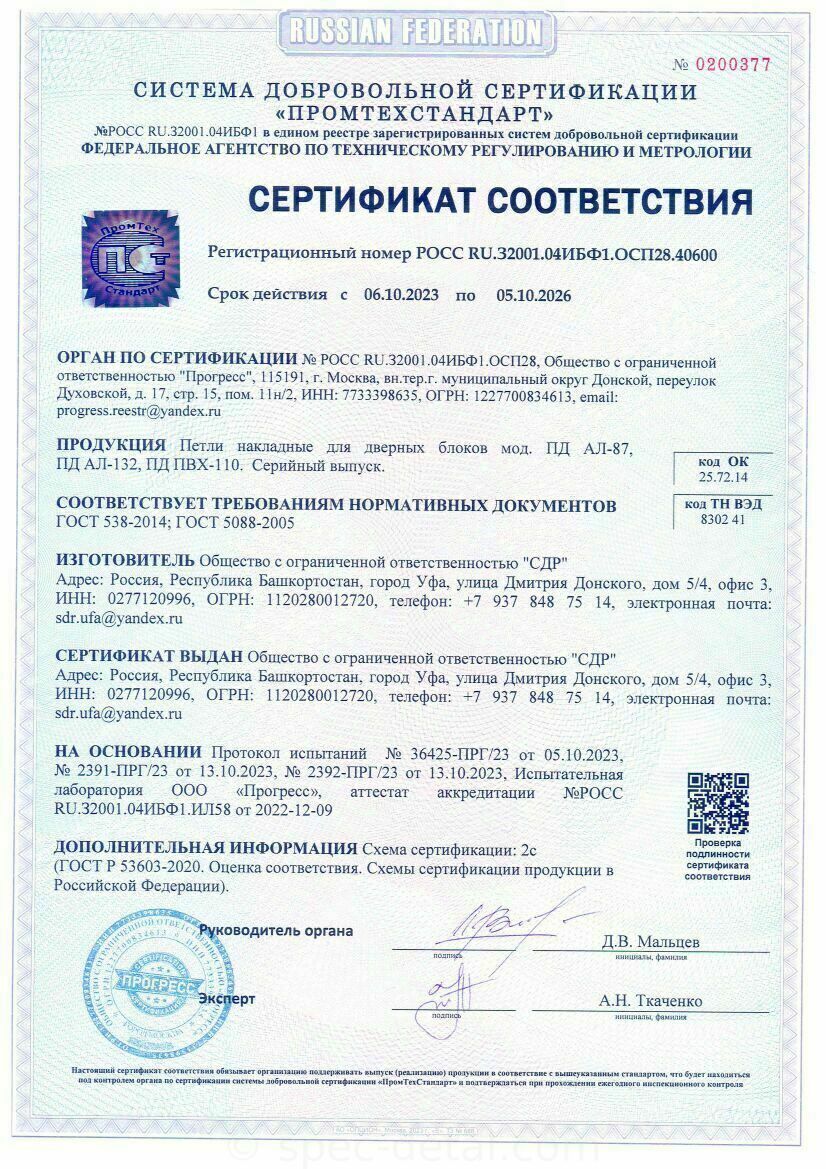

gotovyj_sertifikat_skan
249,5 кб
