Описание
G-U · PSK до 130 кг

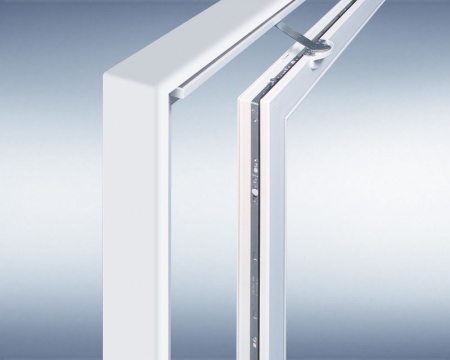

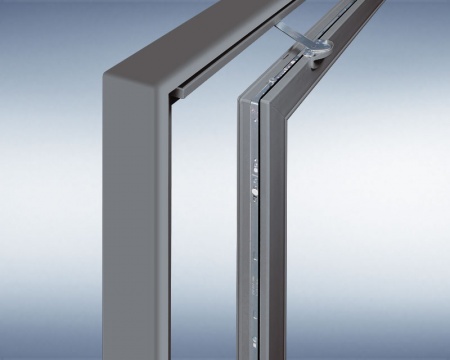

GU-966/150 oZ и GU-968/150 oZ — створки до 130 кг
Системы GU-966/150 oZ и GU-968/150 oZ закрывают средний весовой диапазон до 130 кг. Исполнение выбирают по материалу профиля: дерево или ПВХ для GU-966, алюминий для GU-968.
01
Выбор решения
Когда решение подходит для проекта
Подходит
Рабочий сценарий
- створка тяжелее 100 кг, но не превышает 130 кг
- нужно откидное проветривание
- требуется исполнение под дерево, ПВХ или алюминий
Проверить
До включения в спецификацию
- точную серию профиля и материал элемента
- фальцевые размеры и массу готовой створки
- вариант запирания ручкой или цилиндром
02
Конструкция и применение
Ключевые особенности системы
Два профильных исполнения

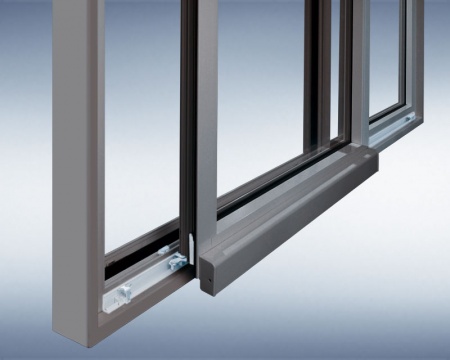

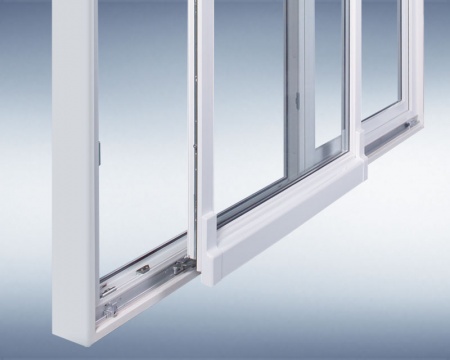

GU-966 применяется для дерева и ПВХ, GU-968 — для металлических профилей.
Рабочий диапазон
Официальная линейка подтверждает класс до 130 кг для систем oZ.
Откидной режим
Система обеспечивает проветривание без полного сдвига створки.
Комплектация
Каретки, ножницы, направляющая и центральное запирание подбираются как единый комплект.
03
Подбор и проектирование
Исходные параметры для точного подбора
| Параметр | Почему он важен |
|---|---|
| Материал профиля | Определяет выбор между GU-966 и GU-968. |
| Масса готовой створки | Должна учитывать стеклопакет, профиль и установленную фурнитуру. |
| Фальцевая геометрия | Проверяется по актуальной таблице G-U. |
| Запирание | Согласуется ручка, цилиндр и требуемая сторона управления. |
| Ширина створки | На широких элементах проверяется соединение ножниц тягой. |
04
Сравнение
Соседние решения G-U
| Решение | Главное отличие |
|---|---|
| Параллельно-сдвижная откидная фурнитура вес створки до 130 кг | средний класс PSK до 130 кг для разных материалов профиля |
| Параллельно-сдвижная откидная фурнитура вес створки до 100 кг | PSK-система до 100 кг с низкопороговым узлом |
| Параллельно-сдвижная откидная фурнитура вес створки до 150 кг | усиленная PSK-фурнитура mZ для створок до 150 кг |
| Параллельно-сдвижная откидная фурнитура вес створки до 200 кг | тяжёлый класс PSK до 200 кг и шириной до 2000 мм |
05
Технический слой
Технические характеристики и исходные параметры
Преимущества и особенности системы:
- Управление прижимом ножницами, соединёнными штангой - от ширины створки по фальцу 1200 мм, - предотвращает продувание воздуха через створку
- Автоматическая фиксация в положении откидывания: безопасное проветривание
- Идентичные ножницы и направляющие для пластика, дерева и алюминия
- Запираемый механизм на ручке или цилиндре функционирует с обеих сторон
- Фурнитура надежно защищена от коррозии защитным покрытием ferGUard* серебро
Технические характеристики
|
Использование |
Ширина створки по фальцу [мм] |
Высота створки по фальцу [мм] |
Максимальная масса створки [кг] |
|
Дерево / ПВХ |
640 – 1600* |
700 – 2350 |
130 |
|
Алюминий |
600 – 1600* |
730 – 2400 |
130 |
|
* при ширине створки по фальцу от 1200 мм ножницы соединяются тягой |
|||
Точный артикул, профильная совместимость, монтажные размеры и актуальность конкретного исполнения подтверждаются по документации G-U и чертежам проектируемого элемента.
06
Вопросы по подбору
Частые вопросы
В чём разница между GU-966/150 oZ и GU-968/150 oZ?
GU-966 предназначена для деревянных и ПВХ-элементов, GU-968 — для алюминиевых и других металлических профильных систем.
Почему в названии 150, а масса указана до 130 кг?
Обозначение серии не равно допустимой массе створки; для исполнения oZ официальный диапазон ограничен 130 кг.
Можно ли поставить обычный цилиндр?
Возможность управления цилиндром зависит от комплектации центрального запирания и должна быть заложена при подборе.
Как проверить размеры створки?
Используются размеры по фальцу и монтажная таблица для конкретного материала профиля.
Какие соседние решения рассмотреть?
Для более лёгкой створки подходит класс 100 кг, для 150–200 кг применяются усиленные системы mZ.
