G-U · Низкопороговая PSK-система

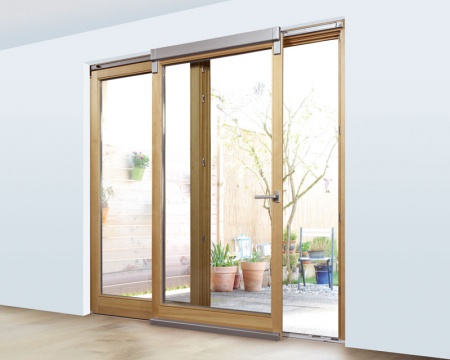

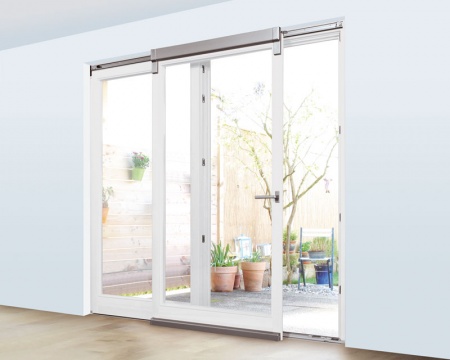

GU-966/100 oZ bb — параллельно-сдвижная фурнитура до 100 кг
GU-966/100 oZ bb рассчитана на створки до 100 кг и ориентирована на проекты, где параллельное сдвижение и откидывание нужно совместить с низким узлом прохода. Комплект подбирают вместе с профилем и пороговым решением.
01
Выбор решения
Когда решение подходит для проекта
Подходит
Рабочий сценарий
- нужна PSK-створка до 100 кг
- проектируется низкий порог без выступающего балконного профиля
- требуется автоматическая фиксация в положении откидывания
Проверить
До включения в спецификацию
- совместимость с пороговым комплектом DKS
- фальцевые размеры и расположение направляющей
- реальную высоту чистового пола и примыкания
02
Конструкция и применение
Ключевые особенности системы
Низкий проход
Система применялась совместно с низкопороговым узлом, поэтому порог нельзя выбирать отдельно от фурнитуры.
Проветривание
Откидное положение фиксируется автоматически в пределах штатной схемы.
Прижим створки
На широких элементах соединительная тяга помогает распределить работу ножниц.
Материал элемента
Карточка относится к деревянным и ПВХ-системам; алюминиевый профиль требует другого комплекта.
03
Подбор и проектирование
Исходные параметры для точного подбора
| Параметр | Почему он важен |
|---|---|
| Профиль и порог | Нужно подтвердить совместимость фурнитуры, порога и уплотнений. |
| Масса створки | Определяет допустимость комплекта до 100 кг. |
| Размеры по фальцу | Проверяются по монтажной таблице системы. |
| Высота чистого пола | Влияет на реальную безбарьерность узла. |
| Направление открывания | Определяет левое или правое исполнение кареток и деталей. |
04
Сравнение
Соседние решения G-U
| Решение | Главное отличие |
|---|---|
| Параллельно-сдвижная откидная фурнитура вес створки до 100 кг | PSK-система до 100 кг с низкопороговым узлом |
| Параллельно-сдвижная откидная фурнитура для створок весом не более 90 кг | лёгкая параллельно-сдвижная система до 90 кг |
| Параллельно-сдвижная откидная фурнитура вес створки до 130 кг | средний класс PSK до 130 кг для разных материалов профиля |
| Порог GU-flatstep | линейка низкопрофильных порогов 164/222 |
05
Технический слой
Технические характеристики и исходные параметры
Преимущества и особенности системы:
- Подходит для 'безбарьерного жилья' в соответствии с DIN 18025
- Никаких громоздких и выступающих балконных порогов
- Автоматическая фиксация в положении откидывания: безопасное проветривание
- Идентичные ножницы и направляющие для дерева и пластика
- Управление прижимом ножницами, соединёнными штангой - от ширины створки по фальцу 1200 мм, - предотвращает продувание воздуха через створку
- Регулировка ключом Torx
- Фурнитура надежно защищена от коррозии защитным покрытием ferGUard*серебро
Технические характеристики
|
Использование |
Ширина створки по фальцу [мм] |
Высота створки по фальцу [мм] |
Максимальная масса створки [кг] |
|
Дерево / ПВХ |
640 – 1600* |
700 – 2350 |
100 |
|
* при ширине створки по фальцу от 1200 мм ножницы соединяются тягой |
|||
Точный артикул, профильная совместимость, монтажные размеры и актуальность конкретного исполнения подтверждаются по документации G-U и чертежам проектируемого элемента.
06
Вопросы по подбору
Частые вопросы
Почему порог нужно подбирать вместе с GU-966/100 oZ bb?
Геометрия направляющей, уплотнений и чистового прохода зависит от совместимого порогового комплекта.
Подходит ли система для алюминиевой створки?
Эта карточка относится к деревянным и ПВХ-элементам; для алюминия подбирается профильное исполнение G-U.
Есть ли режим откидывания?
Да, система относится к параллельно-сдвижной откидной фурнитуре и фиксирует створку в положении проветривания.
Можно ли считать порог полностью безбарьерным автоматически?
Нет. Итоговая высота зависит от профиля, монтажа и чистового пола и должна проверяться в проектном узле.
Какие данные нужны ATGR?
Профильная система, разрез порога, размеры створки, масса, схема открывания и отметки пола.
