G-U · Параллельно-сдвижная система

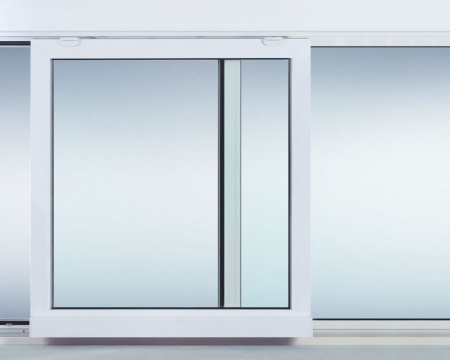

GU-90 oZ — компактная фурнитура для створок до 90 кг
GU-90 oZ предназначена для параллельно-сдвижных створок с функцией откидывания. Система подходит для сравнительно лёгких элементов и позволяет совместить экономию пространства, проветривание и привычное ручное управление.
01
Выбор решения
Когда решение подходит для проекта
Подходит
Рабочий сценарий
- створка относится к лёгкому классу до 90 кг
- нужно сохранить полноценное откидное проветривание
- важна компактная видимая часть фурнитуры
Проверить
До включения в спецификацию
- фальцевые размеры створки по конкретному профилю
- точки крепления и монтажные зазоры
- необходимость дополнительной тяги на широких створках
02
Конструкция и применение
Ключевые особенности системы
Назначение
Решение для параллельного сдвига и откидывания створки без применения тяжёлой портальной механики.
Профильные системы
В текущей документации карточки предусмотрены исполнения для дерева, ПВХ и алюминия.
Прижим
На широких створках ножницы связываются тягой, чтобы равномернее передавать прижим.
Обслуживание
Регулировка выполняется штатными точками фурнитуры; состав комплекта зависит от профиля.
03
Подбор и проектирование
Исходные параметры для точного подбора
| Параметр | Почему он важен |
|---|---|
| Материал профиля | Определяет комплект кареток, направляющих и крепёж. |
| Ширина и высота по фальцу | Нужны для проверки рабочего диапазона системы. |
| Масса створки | Не должна превышать 90 кг в выбранной конфигурации. |
| Схема открывания | Уточняется расположение активной и неподвижной частей. |
| Требования к проветриванию | Определяют необходимость откидного режима и дополнительной фиксации. |
04
Сравнение
Соседние решения G-U
| Решение | Главное отличие |
|---|---|
| Параллельно-сдвижная откидная фурнитура для створок весом не более 90 кг | лёгкая параллельно-сдвижная система до 90 кг |
| Параллельно-сдвижная откидная фурнитура вес створки до 100 кг | PSK-система до 100 кг с низкопороговым узлом |
| Параллельно-сдвижная откидная фурнитура вес створки до 130 кг | средний класс PSK до 130 кг для разных материалов профиля |
| Параллельно-сдвижная откидная фурнитура вес створки до 150 кг | усиленная PSK-фурнитура mZ для створок до 150 кг |
05
Технический слой
Технические характеристики и исходные параметры
Преимущества и особенности системы:
- При ширине створки по фальцу от 1200 мм ножницы соединяются тягой, что предотвращает продувание воздуха через створку
- Применима в профильных системах из ПВХ, дерева и алюминия
- Элегантный внешний вид, благодаря практически незаметным направляющим и дизайну кареток
- Регулировка ключом Torx
- Фурнитура надежно защищена от коррозии защитным покрытием ferGUard серебро
Технические характеристики
|
Использование |
Ширина створки по фальцу [мм] |
Высота створки по фальцу [мм] |
Максимальная масса створки [кг] |
|
Дерево / ПВХ |
700 – 1600* |
700 – 2350 |
90 |
|
Алюминий |
600 – 1600* |
730 – 2400 |
90 |
|
* при ширине створки по фальцу от 1200 мм ножницы соединяются тягой |
|||
Точный артикул, профильная совместимость, монтажные размеры и актуальность конкретного исполнения подтверждаются по документации G-U и чертежам проектируемого элемента.
06
Вопросы по подбору
Частые вопросы
Чем GU-90 oZ отличается от систем на 130–200 кг?
Она рассчитана на более лёгкие створки и применяется там, где нет необходимости в усиленных каретках тяжёлого класса.
Можно ли использовать систему на алюминиевом профиле?
Да, в текущей технической таблице предусмотрено алюминиевое исполнение, но размеры и крепления проверяются по конкретной серии профиля.
Сохраняется ли откидное проветривание?
Да, откидной режим является частью назначения системы, если он предусмотрен выбранной схемой комплекта.
Что происходит на широких створках?
При большой ширине по фальцу может применяться соединительная тяга ножниц для более равномерного прижима.
Что нужно отправить для подбора?
Нужны разрез профиля, размеры по фальцу, масса створки, схема открывания и требуемый цвет накладок.
Подбор для проекта
Подберём решение и подготовим спецификацию
Отправьте профильную систему, чертёж узла, размеры, массу створки, схему открывания и требования к эксплуатации. ATGR проверит совместимость и подготовит состав фурнитуры, порогов и дополнительных компонентов.
01Проверка исходных данныхразмеры и задача
02Подбор исполнениясовместимость и монтаж
03Спецификация и поставкасостав и поставка
