G-U · Усиленная PSK-система

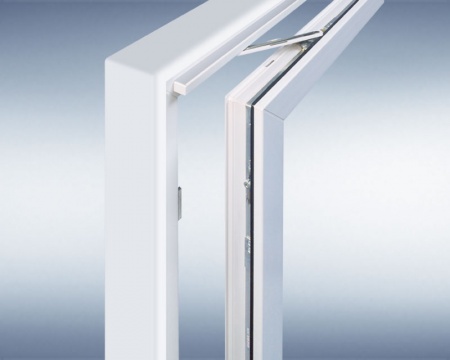

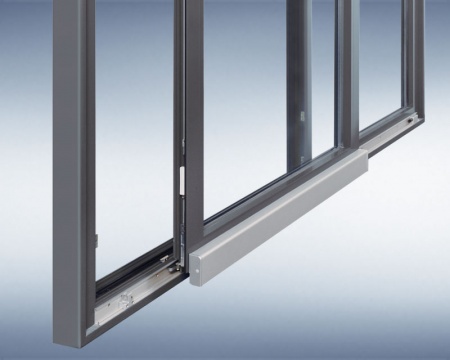

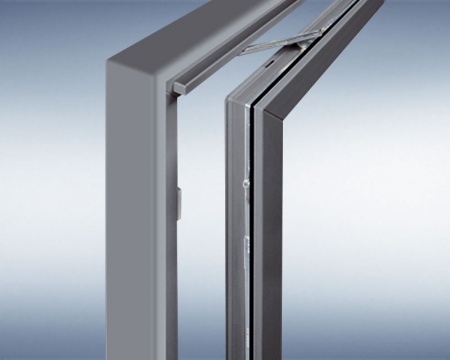

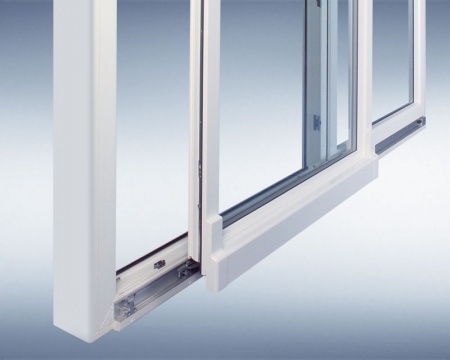

GU-966/150 mZ и GU-968/150 mZ — створки до 150 кг
Фурнитура класса 150 кг применяется для более тяжёлых параллельно-сдвижных створок. Механизм mZ обеспечивает управляемую последовательность движения и требует точной настройки кареток, ножниц и центрального запирания.
01
Выбор решения
Когда решение подходит для проекта
Подходит
Рабочий сценарий
- масса створки находится в диапазоне 130–150 кг
- требуется усиленная механика с управляемым переводом створки
- проект допускает монтажные размеры системы mZ
Проверить
До включения в спецификацию
- соответствие профиля GU-966 или GU-968
- высоту и ширину по фальцу
- требуемый класс безопасности и состав ответных планок
02
Конструкция и применение
Ключевые особенности системы
Механизм mZ
Управление ручкой переводит створку между закрытым, откидным и сдвижным положениями в заданной последовательности.
Весовой класс
Комплект рассчитан на створки до 150 кг при соблюдении монтажной геометрии.
Профильное исполнение
GU-966 применяется на дереве и ПВХ, GU-968 — на металлических профилях.
Безопасность
Требуемый класс сопротивления обеспечивается только полной согласованной комплектацией.
03
Подбор и проектирование
Исходные параметры для точного подбора
| Параметр | Почему он важен |
|---|---|
| Масса створки | Определяет допустимость усиленной системы до 150 кг. |
| Профиль и паз | Влияют на каретки, направляющую и ответные элементы. |
| Фальцевые размеры | Проверяются отдельно для дерева/ПВХ и алюминия. |
| Управление ручкой | Важно подтвердить сторону, высоту и вариант запирания. |
| Требования безопасности | Уточняются класс и допустимые компоненты комплекта. |
04
Сравнение
Соседние решения G-U
| Решение | Главное отличие |
|---|---|
| Параллельно-сдвижная откидная фурнитура вес створки до 150 кг | усиленная PSK-фурнитура mZ для створок до 150 кг |
| Параллельно-сдвижная откидная фурнитура вес створки до 130 кг | средний класс PSK до 130 кг для разных материалов профиля |
| Параллельно-сдвижная откидная фурнитура вес створки до 200 кг | тяжёлый класс PSK до 200 кг и шириной до 2000 мм |
| Параллельно-сдвижная откидная фурнитура для створок весом не более 90 кг | лёгкая параллельно-сдвижная система до 90 кг |
05
Технический слой
Технические характеристики и исходные параметры
Преимущества и особенности системы:
- Превосходная техника обеспечивает максимальную простоту в использовании и гарантирует эффективную и безопасную эксплуатацию
- Автоматическая фиксация в положении откидывания: безопасное проветривание.
- Эргономичная ручка с предохранителем запирания
- Соответствует европейским стандартам безопасности ENV 1627 – WK 2
- Запирание возможно: ручкой двери со встроенным замком, или профильным цилиндром с обеих сторон
- Фурнитура надежно защищена от коррозии защитным покрытием ferGUard* серебро
Технические характеристики:
|
Использование |
Ширина створки по фальцу [мм] |
Высота створки по фальцу [мм] |
Максимальная масса створки |
|
Дерево / ПВХ |
720 – 1600 |
820 – 2350 |
150 |
|
Алюминий |
720 – 1600 |
820 – 2370 |
150 |
Точный артикул, профильная совместимость, монтажные размеры и актуальность конкретного исполнения подтверждаются по документации G-U и чертежам проектируемого элемента.
06
Вопросы по подбору
Частые вопросы
Что означает mZ в обозначении системы?
Это исполнение с управляемой механикой перевода створки между рабочими положениями; точный состав определяется каталогом G-U.
Можно ли заменить систему 130 кг на 150 кг без изменения профиля?
Не всегда. Нужно проверить монтажный паз, каретки, направляющую и фальцевые размеры.
Подходит ли решение для алюминия?
Да, для металлических профилей применяется соответствующее исполнение GU-968/150 mZ.
Как формируется защита от взлома?
Она зависит не только от кареток, но и от центрального запирания, ответных планок, ручки и профиля.
Что требуется для спецификации?
Разрез профиля, размеры по фальцу, масса, схема открывания, сторона ручки и требования безопасности.
