Описание
G-U · Ручная HS-фурнитура

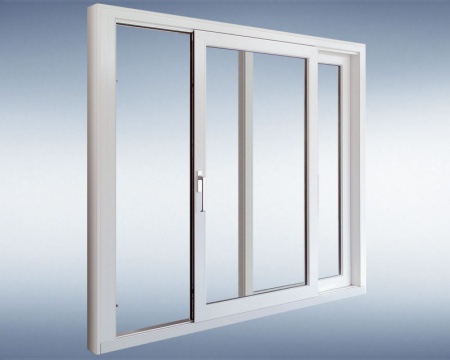

GU-937 — подъёмно-сдвижная створка в конфигурации до 150 кг
Страница относится к ручному исполнению GU-937 для створок до 150 кг. Решение рассчитано на плавный подъём и сдвиг относительно лёгких портальных элементов из дерева, ПВХ или алюминия.
01
Выбор решения
Когда решение подходит для проекта
Подходит
Рабочий сценарий
- нужна ручная подъёмно-сдвижная система для умеренной массы
- важен широкий проход без электропривода
- проект допускает применение GU-937
Проверить
До включения в спецификацию
- актуальную грузоподъёмность конкретного комплекта
- совместимость порога и профиля
- усилие на ручке и необходимость HS LiftUnit
02
Конструкция и применение
Ключевые особенности системы
Ручное управление
Створка поднимается и переводится в сдвиг поворотом ручки.
Параметры исполнения
Приведённые данные относятся к комплекту до 150 кг; современные версии GU-937 могут иметь иной рабочий диапазон.
Пороговые решения
Система комплектуется совместимым порогом с учётом теплоизоляции и высоты прохода.
Комфорт
Усилие зависит от массы, настройки кареток, состояния рельса и длины створки.
03
Подбор и проектирование
Исходные параметры для точного подбора
| Параметр | Почему он важен |
|---|---|
| Масса готовой створки | Определяет допустимость конкретной конфигурации GU-937. |
| Материал профиля | Влияет на монтажный паз, порог и крепление. |
| Размеры портала | Сверяются с текущей программой поставок G-U. |
| Порог | Подбирается по профилю, теплоизоляции и отметкам пола. |
| Усилие управления | При тяжёлой створке рассматривается помощь подъёма или другой комплект. |
04
Сравнение
Соседние решения G-U
| Решение | Главное отличие |
|---|---|
| Подъемно-сдвижная фурнитура с ручным управлением для створок весом до 150 кг | ручная HS-система для относительно лёгкой створки |
| Подъемно-сдвижная фурнитура с ручным управлением для створок весом до 300 кг | ручная HS-фурнитура для тяжёлых створок |
| Подъемно-сдвижная фурнитура с автоматическим управлением HS-Master | видимая моторизация подъёмно-сдвижной системы GU-934 |
| Пороги GU-thermostep | термоизолированная модульная линейка порогов HS |
05
Технический слой
Технические характеристики и исходные параметры
Преимущества и особенности системы:
- Для створок высотой до 3250 мм.
- Тихий ход раздвижных створок.
- Легкая работа даже больших и тяжелых створок благодаря эффективному взаимодействию функциональных компонентов, таких как бегунок каретки, привода и поворотной ручки.
- Поворотные ручки эргономичны и обладают привлекательным дизайном.
- Опции поворотной ручки:
- работа внутри, либо с обеих сторон
- с профильным цилиндром
- съемные ручки
- удлиненные ручки идеально подходят для систем "жизни без барьеров"
- выполнены из нержавеющей стали, алюминия или полированной латуни
- Дополнительная защита от взлома благодаря компонентам GU.
- Фурнитура надежно защищена от коррозии защитным покрытием ferGUard*серебро
Эксклюзив для элементов из ПВХ и дерева :
- Максимальная теплозащита совместно с порогом GU-thermostep
- Альтернативные решения порога требуют минимум материальных затрат и имеют широкий спектр применений
Технические характеристики
|
Использование |
Ширина створки[мм] |
Высота створки |
Масса створки |
|
Дерево / ПВХ |
700 – 2200 |
850 – 2765 |
до 150 |
|
Алюминий |
720 – 2200 |
850 – 2765 |
до 150 |
Точный артикул, профильная совместимость, монтажные размеры и актуальность конкретного исполнения подтверждаются по документации G-U и чертежам проектируемого элемента.
06
Вопросы по подбору
Частые вопросы
Почему указано до 150 кг, если современная GU-937 может иметь другие параметры?
Приведённые данные относятся к конкретному исполнению. Для нового проекта диапазон нужно подтвердить по актуальной программе G-U.
Можно ли автоматизировать GU-937?
Возможность зависит от версии фурнитуры и выбранного привода; HS-Master официально ориентирован прежде всего на GU-934.
Какой порог подходит?
Порог выбирают по профилю, толщине створки, схеме и требованиям к теплоизоляции и высоте прохода.
Подходит ли фурнитура для алюминия?
Для алюминиевых элементов предусмотрено отдельное исполнение, но монтажные размеры нужно подтвердить по профильной системе.
Что нужно для предложения?
Профиль, масса и размеры створки, схема портала, тип порога, сторона ручки и требования к отделке.
