G-U · Скрытые доводчики

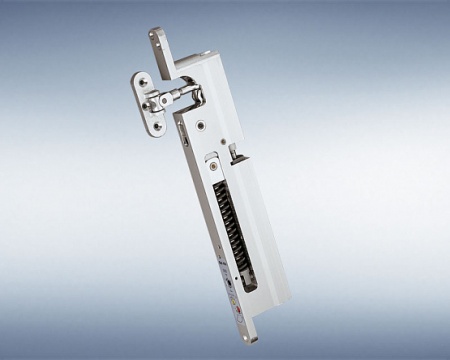

Скрытые доводчики G-U — механизм внутри двери без накладного корпуса
Скрытый доводчик применяют, когда на полотне и коробке не должно быть заметного корпуса. Механизм размещается внутри дверного узла, поэтому требования к толщине полотна, фрезеровке и монтажной геометрии строже, чем у накладных моделей.
01
Выбор по задаче
Когда скрытый доводчик оправдан, а когда лучше накладной
Подходит
Когда решение уместно
- интерьер требует минимально заметной фурнитуры
- полотно и коробка допускают фрезеровку
- дверь проектируется вместе с доводчиком
- важно сохранить чистую линию дверного блока
Проверить
Что уточнить до заказа
- толщину и материал полотна
- размеры монтажной полости
- положение петель и оси вращения
- доступ для регулировки и обслуживания
02
Конструкция и работа
Почему скрытый доводчик нужно выбирать вместе с дверью
Монтажная полость
Корпус должен поместиться без ослабления полотна или коробки.
Толщина двери
Для разных моделей требуется разная минимальная толщина полотна.
Масса створки
Предельная масса зависит от модели и фактической ширины двери.
Фрезеровка
Все выборки выполняют по точному монтажному чертежу.
Регулировка
После монтажа должен сохраняться доступ к регулировочным клапанам.
Совместимость
Петли, замок и уплотнения не должны мешать закрыванию.
03
Данные для расчёта
Какие размеры нужны до фрезеровки скрытого доводчика
| Исходные данные | Почему это важно |
|---|---|
| Полотно | Материал, толщина, ширина, высота и масса. |
| Коробка | Профиль, глубина и доступное место для направляющей или тяги. |
| Петли | Тип и положение оси вращения влияют на кинематику. |
| Угол открытия | Проверяется по двери, стенам и наличию ограничителя. |
| Назначение | Для противопожарной двери допустимость подтверждается отдельно. |
04
Сравнение решений
Скрытый, накладной или напольный доводчик
Направляющая
Накладной G-U с направляющей проще обслуживать и менять.
Открыть карточку →Напольный механизм
Напольный доводчик подходит для тяжёлых и маятниковых полотен.
Открыть карточку →Универсальный рычаг
dormakaba TS 83 — регулируемый накладной доводчик для широкого круга дверей.
Открыть карточку →05
Технические данные
Параметры скрытых доводчиков G-U 20 и 24
Важно: точное исполнение подтверждается по модели доводчика, ширине и массе полотна, монтажной схеме и требованиям к двери.
| Параметр | Значение или правило подбора |
|---|---|
| Модель 20 | ширина до 900 мм; толщина полотна от 30 мм; масса 35–80 кг |
| Модель 24 | ширина до 1000 мм; толщина полотна от 40 мм; масса 50–140 кг |
| Усилие EN | 1–2 для модели 20; 2–3 для модели 24 |
| Регулировки | скорость закрывания и конечная фаза |
| Монтаж | только по точному чертежу и после проверки дверного узла |
Сохранённые данные каталога: ниже приведён существующий технический материал карточки после удаления мягких переносов и исправления явных опечаток. Значения используются только для соответствующей модели и комплектации.
Подробно об интегрированных доводчиках дверей GU:
|
Модель |
20 |
24 |
|
Применение |
||
|
Макс. ширина створки |
900 мм |
1000 мм |
|
Мин. толщина полотна двери |
30 мм |
40 мм |
|
Масса створки двери |
35 – 80 кг |
50 – 140 кг |
|
Функции регулировки |
||
|
Величины сил закрывания |
1 – 2 |
2 – 3 |
|
Скорость закрывания |
|
|
|
Захлопывание двери |
|
|
06
Практические вопросы
Вопросы о скрытых доводчиках G-U
Можно ли установить скрытый доводчик в готовую дверь?
Иногда возможно, но сначала проверяют толщину, конструкцию полотна и наличие места для фрезеровки.
Подходит ли он для стеклянной двери?
Эти модели рассчитаны на дверной узел с монтажной полостью; для цельностеклянной двери обычно выбирают другую систему.
Насколько сложнее обслуживание?
Доступ к механизму ограничен, поэтому качество монтажа и возможность регулировки нужно предусмотреть заранее.
Можно ли ставить на тяжёлое полотно?
Только в пределах массы и ширины конкретной модели; для более тяжёлой двери рассматривают напольный доводчик.
Что передать для подбора?
Чертёж двери и коробки, толщину полотна, массу, тип петель и требуемый угол открытия.
