G-U · Напольные доводчики

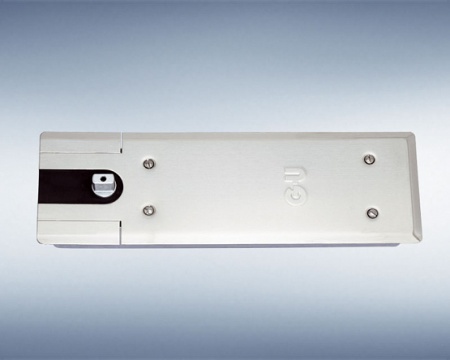

Напольные доводчики G-U — скрытое управление тяжёлой или маятниковой дверью
Напольный доводчик размещается в полу и не перегружает верхнюю часть дверного блока. Его выбирают для стеклянных, маятниковых, широких и тяжёлых дверей, но результат зависит от правильной подготовки пола, оси вращения и защиты монтажной коробки от влаги.
01
Выбор по задаче
Когда напольный доводчик действительно нужен
Подходит
Когда решение уместно
- дверь стеклянная или маятниковая
- полотно тяжёлое и широкое
- верхняя фурнитура должна оставаться незаметной
- проект допускает монтажную коробку в полу
Проверить
Что уточнить до заказа
- глубину и конструкцию пола
- точное положение оси вращения
- защиту от воды и строительной грязи
- массу, ширину и направление движения двери
02
Конструкция и работа
Какие узлы определяют работу напольного доводчика
Монтажная коробка
Должна быть выставлена по уровню и защищена от влаги.
Ось вращения
Положение оси согласуют с нижней и верхней фурнитурой двери.
Шпиндель
Связывает механизм с дверной фурнитурой выбранной системы.
Регулировка закрывания
Скорость, конечная фаза и торможение зависят от модели.
Маятниковый режим
Допустимость движения в обе стороны проверяется по исполнению.
Пожарная дверь
Применение возможно только в составе подтверждённой дверной системы.
03
Данные для расчёта
Что нужно знать о двери и полу до выбора UTS
| Исходные данные | Почему это важно |
|---|---|
| Полотно | Ширина, высота, масса, материал и направление движения. |
| Пол | Конструкция, глубина стяжки, гидроизоляция и возможность обслуживания. |
| Ось | Отступ оси от кромки и тип верхней опоры. |
| Режим | Одностороннее или маятниковое открывание, требуемый угол. |
| Функции | Фиксация, свободный ход, задержка закрывания и пожарная автоматика. |
04
Сравнение решений
Напольный доводчик или другой способ скрыть механизм
Скрытый в полотне
Скрытый доводчик G-U не требует коробки в полу, но ограничен геометрией двери.
Открыть карточку →Верхняя направляющая
Доводчик G-U с направляющей проще смонтировать на готовую дверь.
Открыть карточку →Рычажная модель
dormakaba TS 83 подходит, когда внешний корпус допустим.
Открыть карточку →05
Технические данные
Серии UTS и границы применения
Важно: точное исполнение подтверждается по модели доводчика, ширине и массе полотна, монтажной схеме и требованиям к двери.
| Параметр | Значение или правило подбора |
|---|---|
| UTS 85 | исполнения для тяжёлых дверей до 300 кг |
| UTS 60 | до 170 кг по данным текущего каталога |
| UTS 50 / UTS 42 | до 120 кг по данным текущего каталога |
| UTS 840 | для одностворчатых распашных дверей; официальная линейка указывает ширину до 950 мм |
| Функции | зависят от версии: фиксация, свободный ход, торможение и задержка закрывания |
Сохранённые данные каталога: ниже приведён существующий технический материал карточки после удаления мягких переносов и исправления явных опечаток. Значения используются только для соответствующей модели и комплектации.
Подробно о доводчиках нижнего расположения GU:
| Модель | UTS 85 HF | UTS 85 F | UTS 85 FE | UTS 85 FL | UTS 60 | UTS 50 | UTS 42 | UTS 840 |
| Применение | ||||||||
| 1-створчатые |
|
|
|
|
|
|
|
|
| 2-створчатые |
|
|
|
|
|
|
|
|
| Противодымные и противопожарные двери |
|
|
|
|
|
|
|
|
| Макс. масса двери (кг) | 300 | 300 | 300 | 300 | 170 | 120 | 120 | 120 |
| Качающаяся дверь |
|
|
|
|
|
|
|
|
| Макс. ширина створки двери | ||||||||
| 1-створчатая (мм) | 1400 | 1400 | 1400 | 1400 | 1100 | 950 | 1100 | 1) |
| 2-створчатая (мм) | 2800 | 2800 | 2800 | 2800 | – | – | – | – |
| Функции регулировки | ||||||||
| Размер силы момента закрывания по EN 1154 | 2 – 6 | 3 – 6 | 3 – 6 | 3 – 6 | 4 | 3 | 1 – 4 | 3/4 |
| Скорость закрывания |
|
|
|
|
|
|
|
|
| Захлопывание двери |
|
|
|
|
|
|
|
|
| Задержка закрывания |
|
|
|
|
|
|
|
|
|
механическая Замедление открывания |
|
|
|
|
|
|
|
|
| Свободный ход |
|
|
|
|
|
|
|
|
|
|
||||||||
| 1) Размер 3 = 1000 мм / размер 4 = 1200 мм | ||||||||
06
Практические вопросы
Вопросы о напольных доводчиках G-U
Можно ли установить напольный доводчик после отделки пола?
Технически возможно, но потребуется вскрытие пола и точная подготовка монтажной ниши.
Подходит ли он для цельностеклянной двери?
Да, при использовании совместимой нижней и верхней фурнитуры и точном расчёте массы полотна.
Можно ли сделать маятниковое открывание?
Да, если выбранное исполнение и комплект фурнитуры допускают движение в обе стороны.
Как защитить механизм от воды?
Монтажную коробку устанавливают с учётом гидроизоляции и условий уборки; решение задаётся проектом.
Какие данные нужны для расчёта?
Размеры и масса двери, тип стекла или профиля, схема пола, ось вращения и требуемые функции.
