G-U · Доводчики с направляющей

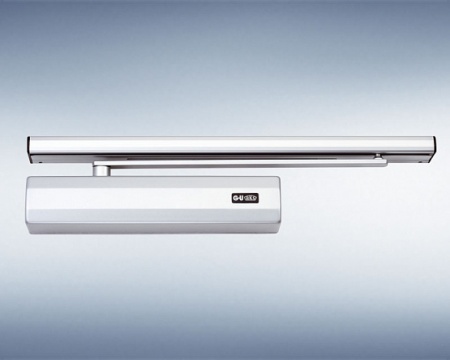

Доводчики G-U с направляющей — аккуратное закрывание без выступающего рычага
Доводчик с направляющей выбирают, когда важны сдержанный внешний вид, контролируемое закрывание и возможность собрать одностворчатую или двустворчатую дверную систему. В линейке G-U есть решения для обычных, противопожарных и дымозащитных дверей; конкретную модель определяют по ширине полотна, усилию и требуемым функциям.
01
Выбор по задаче
Когда направляющая лучше обычного рычажного механизма
Подходит
Когда решение уместно
- нужен визуально аккуратный узел над дверью
- дверь входит в противопожарную или дымозащитную систему
- требуется координация закрывания двух створок
- важна возможность добавить фиксацию или свободный ход в допустимом исполнении
Проверить
Что уточнить до заказа
- ширину, высоту и массу каждой створки
- сторону петель и место установки корпуса
- необходимость регулятора последовательности закрывания
- допустимость фиксации для конкретной противопожарной двери
02
Конструкция и работа
Как выбрать между OTS 73x, OTS 634 и более компактными сериями
Ширина двери
Предельная ширина зависит от серии: старшие модели рассчитаны на более крупные полотна.
Одно или две створки
Для двустворчатой двери нужен согласованный комплект с координацией закрывания.
Усилие закрывания
Настройка по EN 1154 должна соответствовать ширине, массе и сопротивлению уплотнений.
Дополнительные функции
Торможение при открывании, задержка закрывания и фиксация доступны не во всех исполнениях.
Пожарная дверь
Доводчик и направляющая проверяются как часть конкретной сертифицированной двери.
Монтажная сторона
Положение корпуса и направляющей зависит от стороны петель и доступного места.
03
Данные для расчёта
Какие параметры двери нужны для точного подбора доводчика G-U
| Исходные данные | Почему это важно |
|---|---|
| Полотно | Ширина, высота, масса и материал определяют требуемое усилие. |
| Назначение двери | Обычная, противопожарная, дымозащитная или эвакуационная дверь предъявляет разные требования. |
| Количество створок | Для двух створок требуется проверка координатора и последовательности закрывания. |
| Монтаж | Нужны сторона петель, глубина коробки и доступное место над проёмом. |
| Функции | Фиксация, свободный ход, задержка закрывания и датчики задаются до комплектации. |
04
Сравнение решений
Направляющая, рычаг или скрытый доводчик: что выбрать
Рычажная тяга
G-U с рычагом — более традиционная и устойчивая схема для стандартных дверей.
Открыть карточку →Скрытый монтаж
Скрытые доводчики G-U — когда механизм не должен быть заметен.
Открыть карточку →Напольный механизм
Напольные доводчики G-U — для стеклянных, маятниковых и тяжёлых дверей.
Открыть карточку →05
Технические данные
Основные серии доводчиков G-U с направляющей
Важно: точное исполнение подтверждается по модели доводчика, ширине и массе полотна, монтажной схеме и требованиям к двери.
| Параметр | Значение или правило подбора |
|---|---|
| OTS 73x | для одно- и двустворчатых дверей; ширина створки до 1400 мм |
| OTS 634 | для одностворчатых дверей; ширина до 1100 мм |
| OTS 634x | для двустворчатых дверей; общая ширина до 2200 мм |
| OTS 633 N | для одностворчатых дверей; ширина до 950 мм |
| Стандарты | EN 1154, EN 1155 и EN 1158 — в зависимости от функции и комплекта |
Сохранённые данные каталога: ниже приведён существующий технический материал карточки после удаления мягких переносов и исправления явных опечаток. Значения используются только для соответствующей модели и комплектации.
Подробно о доводчиках верхнего расположения с направляющей:
|
Модель |
OTS 730 |
OTS 634 |
OTS 633 |
|
Применение |
|||
|
1-створчатые |
|
|
|
|
2-створчатые |
|
|
|
|
Противопожарные и дымозащитные двери |
|
|
|
|
Макс. ширина створки двери |
|||
|
1-створчатые |
1400 мм |
1100 мм |
950 мм |
|
2-створчатые |
2800 мм |
– |
– |
|
Функции регулировки |
|||
|
Размер силы момента закрывания по EN 1154 |
3 – 6 |
2 – 4 |
3 |
|
Скорость закрывания |
|
|
|
|
Захлопывание двери |
|
|
|
|
Задержка закрывания |
опция |
|
|
|
Замедление открывания |
|
|
|
|
Возможности фиксации |
|||
|
Максимальный угол открывания |
180º |
180º |
180º |
06
Практические вопросы
Что важно знать о доводчиках G-U с направляющей
Можно ли поставить такой доводчик на противопожарную дверь?
Да, если выбранная модель, направляющая и способ монтажа входят в допустимую комплектацию конкретной двери.
Подойдёт ли один комплект для двустворчатой двери?
Нет, для двух створок требуется система с двумя доводчиками и регулятором последовательности закрывания.
Можно ли удерживать дверь открытой?
Только при допустимом исполнении. Для противопожарной двери фиксация должна отключаться по сигналу пожарной автоматики.
Чем направляющая удобнее рычага?
Она меньше выступает, выглядит аккуратнее и позволяет собрать дополнительные функции внутри системного узла.
Какие данные отправить для подбора?
Размеры и массу полотна, тип двери, сторону петель, фотографию верхней части проёма и перечень требуемых функций.
