Описание
G-U · Доводчики с рычагом

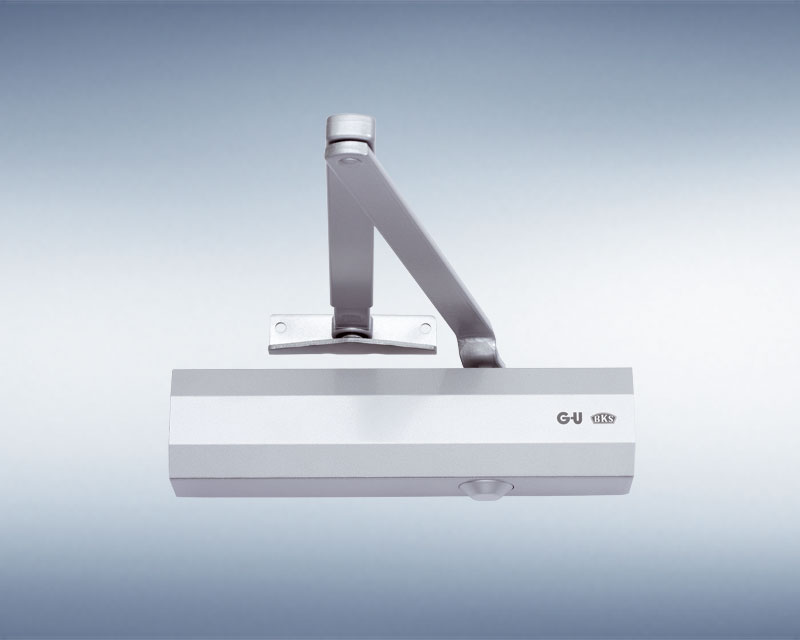

Доводчики G-U с рычагом — надёжная схема для стандартных и тяжёлых дверей
Рычажный доводчик G-U — практичное решение, когда на первом месте надёжное закрывание и широкий диапазон усилий. Серии отличаются допустимой шириной полотна, набором регулировок и возможностью применения на противопожарных дверях, поэтому модель выбирают не только по цене, но и по фактической нагрузке.
01
Выбор по задаче
Для каких дверей рычажный доводчик остаётся лучшим выбором
Подходит
Когда решение уместно
- нужна простая и проверенная конструкция
- дверь тяжёлая или испытывает высокую нагрузку
- внешний вид рычага допустим
- требуется широкий выбор усилий и способов установки
Проверить
Что уточнить до заказа
- массу и ширину полотна
- ветровую нагрузку и перепад давления
- наличие защёлки и сопротивление уплотнений
- требования к пожарной и дымовой защите
02
Конструкция и работа
От чего зависит стабильное закрывание двери с рычажной тягой
Корпус доводчика
Гидравлический механизм задаёт скорость и усилие закрывания.
Рычажная тяга
Передаёт усилие на полотно и допускает разные монтажные положения.
Конечная фаза
Отдельная настройка помогает двери преодолеть защёлку и уплотнение.
Торможение открытия
Снижает удар полотна о стену при резком открывании, если функция предусмотрена.
Температура
Для наружной двери важно подтвердить рабочий диапазон и защиту корпуса.
Пожарная функция
Допустимость определяется сертификатом конкретной двери и доводчика.
03
Данные для расчёта
Что проверить перед заказом рычажного доводчика G-U
| Исходные данные | Почему это важно |
|---|---|
| Ширина и масса | По этим данным выбирают серию и усилие EN. |
| Направление открывания | Определяет положение корпуса и тяги. |
| Место установки | Нужно проверить перемычку, откос и возможные препятствия. |
| Условия эксплуатации | Наружная дверь, высокая проходимость и перепад давления увеличивают нагрузку. |
| Специальные требования | Пожарная дверь, задержка закрывания и фиксация требуют отдельного исполнения. |
04
Сравнение решений
Когда вместо рычажной тяги выбрать другую конструкцию
Направляющая
G-U с направляющей — более компактный вид и системные функции.
Открыть карточку →Скрытый механизм
Скрытые доводчики G-U — для минимально заметной фурнитуры.
Открыть карточку →Базовая модель
dormakaba TS 77 — экономичный вариант для стандартной двери.
Открыть карточку →05
Технические данные
Серии G-U с рычажной тягой и диапазоны применения
Важно: точное исполнение подтверждается по модели доводчика, ширине и массе полотна, монтажной схеме и требованиям к двери.
| Параметр | Значение или правило подбора |
|---|---|
| OTS 536 | двери до 1400 мм; применение на огне- и дымозащитных дверях по исполнению |
| OTS 430 | двери до 1100 мм в актуальной линейке |
| OTS 210 | двери до 1100 мм |
| OTS 140 / OTS 134 | стандартные двери; OTS 134 — исполнение для огне- и дымозащитных дверей |
| Регулировки | скорость, конечная фаза и торможение при открывании — в зависимости от модели |
Сохранённые данные каталога: ниже приведён существующий технический материал карточки после удаления мягких переносов и исправления явных опечаток. Значения используются только для соответствующей модели и комплектации.
Подробно о доводчиках верхнего расположения GU с рычагом:
|
Модель |
OTS 536 |
OTS 430 |
OTS 330 |
OTS 210 |
OTS 200 |
OTS 140 |
|
Применение |
||||||
|
1-створчатые |
|
|
|
|
|
|
|
Противопожарные и дымозащитные двери |
|
|
|
|
|
|
|
Макс. ширина створки двери |
||||||
|
1-створчатые |
1400 мм |
1250 мм |
1100 мм |
1100 мм |
1100 мм |
1100 мм |
|
Функции регулировки |
||||||
|
Размер силы момента закрывания по EN 1154 |
2 – 6 |
2 – 5 |
2/3/4 |
2/3/4 |
3/4 |
2/3/4 |
|
Скорость закрывания |
|
|
|
|
|
|
|
Захлопывание двери |
|
|
|
|
|
|
|
Задержка закрывания |
опция |
|
|
|
|
|
|
Замедление открывания |
|
опция |
|
|
|
|
|
Возможности фиксации |
||||||
|
Максимальный угол открывания |
180º |
180º |
180º |
180º |
|
|
06
Практические вопросы
Вопросы о доводчиках G-U с рычагом
Как выбрать усилие доводчика?
Усилие выбирают по ширине, массе и сопротивлению двери, а не только по формальному размеру полотна.
Можно ли установить доводчик на раму?
Для ряда моделей возможен монтаж на полотно или раму, но схема должна соответствовать инструкции.
Подходит ли рычажный доводчик для улицы?
Подходит при подтверждённом температурном диапазоне, защите от коррозии и достаточном усилии.
Что делать, если дверь не защёлкивается?
Проверяют конечную фазу закрывания, усилие, замок, уплотнения и отсутствие перекоса двери.
Можно ли использовать на пожарной двери?
Да, только если конкретная модель и монтаж разрешены документацией двери.
